交错齿形阵列式电子设备散热结构

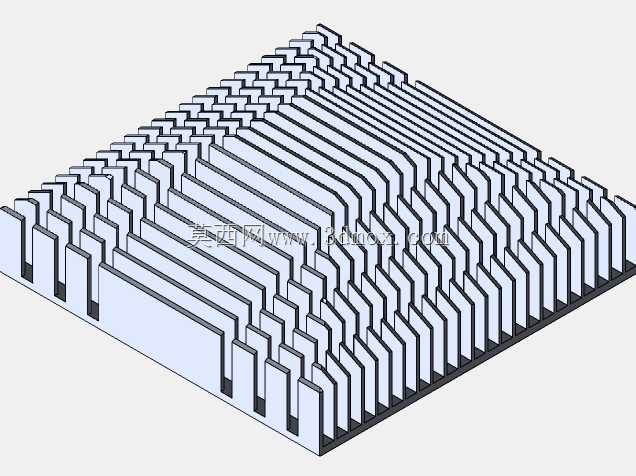

　　这款散热结构主要面向消费类电子、小型通讯终端的被动散热场景设计，区别于常规直齿平行鳍片的布局，采用了交错错位的齿形排布方式，核心目的是在有限的安装空间内，最大化拓展散热接触面积，同时优化气流流经鳍片间隙时的湍流效应，避免常规直鳍片结构中气流沿直通道快速流过、换热不充分的问题。从结构设计逻辑来看，整个散热结构以一体化铣削成型的工艺适配性为基础，底座为平整矩形安装面，可直接贴合功率器件的发热面，安装孔位预留于底座四角区域，适配消费电子主板常见的固定螺柱间距，安装时仅需在接触面涂覆均匀厚度的导热硅脂，通过螺丝锁紧即可保证热阻处于合理区间，无需额外加装扣具或固定支架，适配紧凑空间内的快速装配需求。鳍片部分的高度经过梯度优化，

　　靠近底座中心区域的鳍片高度略高于边缘区域，对应发热源核心的高温区，能够将核心热量更快传导至鳍片顶端，通过空气对流完成热交换，边缘区域鳍片高度逐步降低，既可以避免鳍片过高导致的结构刚性下降，也能减少整机装配时的空间干涉风险。交错排布的齿形结构在设计时特意控制了相邻鳍片的间隙尺寸，间隙过窄会导致气流阻力过大，自然对流场景下空气难以进入鳍片缝隙，反而降低散热效率；间隙过宽则会减少有效散热面积，无法满足功率器件的热耗散需求，最终确定的间隙尺寸兼顾了自然对流的气流通过率与总散热面积，在无风扇的被动散热条件下，能够将持续工作状态下的器件结温控制在允许范围内。从安装边界来看，整个散热结构的底座长宽尺寸适配小型通讯终端、便携电子设备的内部安装空间，

　　整体高度控制在常规消费电子的壳体内部限高范围内，不会出现装配后顶起外壳的问题，鳍片的边缘全部做了微小倒角处理，既可以去除机加工产生的毛刺，避免装配过程中划伤操作人员或周边线路，也能减少应力集中，提升鳍片的抗形变能力，在设备受到轻微冲击或振动时，不会出现鳍片弯折变形、相邻鳍片接触短路的风险。在热传导路径的设计上，底座与鳍片为一体化结构，不存在拼接式散热器的接触热阻问题，热量从发热面传递到底座后，可以直接沿鳍片根部快速传导至整个鳍片表面，相比铆接、粘接的鳍片结构，热传导效率有明显提升，更适合持续高负载运行的电子设备使用。针对实际应用场景中的积灰问题，交错式的鳍片布局并没有设计复杂的弯折死角，日常使用中灰尘可以随对流气流自然带出，

　　不会出现直鳍片结构中灰尘沿直通道堆积在底座根部的问题，长期使用后的散热性能衰减幅度更小，能够在设备全生命周期内维持稳定的散热能力。结构建模过程中，所有鳍片的排布通过参数化阵列完成，调整齿形错位距离、鳍片厚度、间隙尺寸时可以直接通过参数驱动快速更新模型，方便针对不同功耗的器件做快速适配，不需要重新绘制单个鳍片结构，能够大幅缩短同系列散热结构的开发周期，适配不同功率等级的电子设备散热需求。
