车铣床用DCMT插入式切削刀具结构

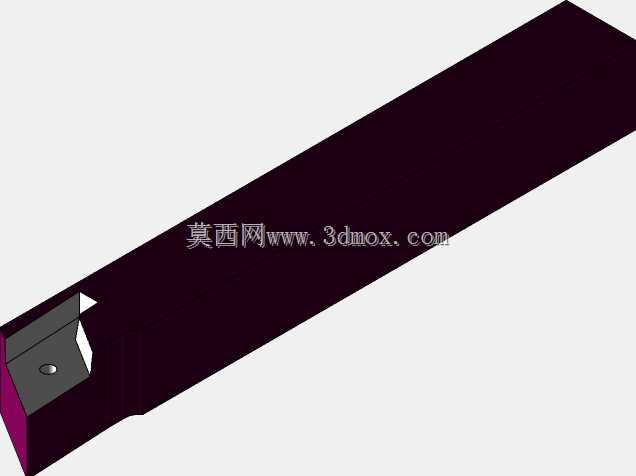

　　在常规金属切削加工场景里，这类插入式刀具的适配场景覆盖了普通卧式车床、数控车床、立式铣床、万能工具铣床的多工序加工需求，不管是小批量维修车间的单件修配，还是批量生产线上的连续切削工位，都能看到这类刀具的应用。从实际使用逻辑来看，刀具本体采用长条形方柄结构，这种结构的设计初衷是匹配机床刀架的标准装夹槽尺寸，方柄的四个平面可以直接贴合刀架的装夹定位面，不需要额外制作过渡套或者异形压块，装夹时只需要拧紧刀架的压紧螺栓，就能保证刀具的装夹刚性，避免切削过程中出现振刀、让刀的问题。

　　刀头部位的安装槽采用了负前角定位设计，适配标准DCMT系列可转位刀片，刀片通过中心的压紧螺钉固定在刀杆的定位槽内，当刀片的一个切削刃磨损之后，只需要松开压紧螺钉，将刀片转动一个角度，就可以使用新的切削刃继续加工，不需要重新拆卸刀杆、重新对刀，能大幅减少换刀的辅助时间，提升加工效率。刀杆的悬伸长度设计经过了刚性校核，在满足常规外圆车削、端面车削、内孔倒角、铣削平面等工序的加工深度要求的前提下，尽可能缩短了刀杆的悬伸量，避免长悬伸带来的刚性不足问题，切削过程中可以承受更大的进给量和切削深度，适合加工45号钢、铝合金、铜合金等常见的金属材料。

　　从安装边界来看，刀杆的截面尺寸匹配标准机床刀架的装夹尺寸，装夹时刀杆伸出刀架的长度不超过刀杆截面高度的1.5倍，就能保证最佳的切削刚性；刀片安装时，定位面需要和刀杆的定位槽完全贴合，不能有切屑或者杂物夹在定位面之间，否则会导致刀片安装倾斜，加工时出现尺寸超差、崩刃的问题。切削液的喷嘴位置需要对准刀片的切削区域，保证切削过程中切削液能够充分冷却切削刃，带走切削产生的热量，延长刀片的使用寿命。

　　在实际加工应用中，这类刀具可以完成外圆的粗车、半精车工序，也能完成端面的车削、45度倒角加工，在铣床上使用时，配合合适的刀套装夹，还可以完成小平面的铣削、工件边缘的倒角去毛刺工作。刀杆的本体材料采用合金结构钢制造，经过调质处理之后具备足够的强度和韧性，即使在断续切削的工况下，也不容易出现刀杆断裂、变形的问题；刀头部位的刀片定位槽经过了精磨加工，定位精度可以控制在0.02mm以内，保证刀片转位之后的重复定位精度，减少转位之后的尺寸调整工作量。

　　设计过程中，刀杆的头部做了斜角让位设计，在加工台阶面、靠近卡盘的位置时，刀杆头部不会和工件、卡盘发生干涉，能够加工到靠近台阶根部的位置，减少后续的清根工作量。刀杆表面做了发黑处理，具备一定的防锈能力，日常存放时不需要特殊的防锈处理，适合车间的复杂存放环境。压紧螺钉采用高强度内六角螺钉，拧紧力矩经过校核，既能保证刀片被压紧不松动，也不会因为力矩过大导致螺钉断裂或者刀片压碎。

　　从加工适配性来看，这类刀具不需要复杂的调整，操作人员只需要按照常规的车刀装夹方法完成装夹，根据加工材料选择合适的刀片材质和切削参数，就可以直接投入加工，对于操作人员的技能要求相对较低，适合规模化生产车间的统一刀具配置，也适合小型加工门店的多工序加工需求，能够覆盖大部分常规金属切削的加工场景，减少车间的刀具储备种类，降低刀具管理的成本。
