带曲柄活塞结构的往复式压缩装置

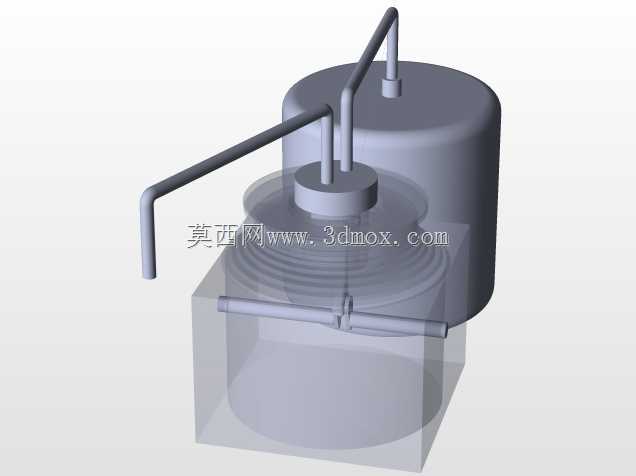

　　在小型气源供给、低压气动系统配套、实验台架气源搭建这类场景里，这类带曲柄活塞传动的压缩装置是很常见的核心动力部件，和大型工业螺杆压缩机不同，这类结构的压缩装置更偏向小流量、特定压力区间的气源供给，常被集成在小型气动设备、教学实验台、便携气源单元里，不需要复杂的油气分离结构，结构直观，维护门槛低，很适合对安装空间有约束、用气量不大的工况。从结构设计逻辑来看，这套装置把曲柄旋转运动转化为活塞的直线往复运动，是典型的曲柄滑块机构在流体压缩领域的落地应用，下部的透明腔体部分是活塞运动的压缩腔，设计时预留了活塞环的安装槽位，能保证往复运动过程中的腔体密封性，避免压缩过程中气体从活塞侧壁泄漏，影响压缩效率。上部的圆柱腔体是稳压储气结构，

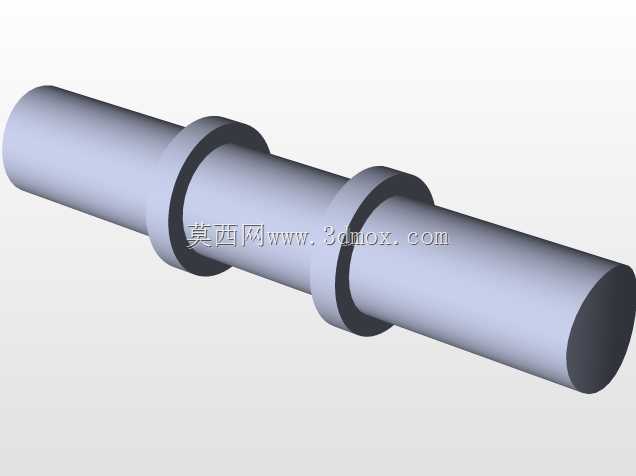

　　和压缩腔之间通过直立管路连通，压缩后的气体先进入这个腔体做缓冲稳压，减少出口气流的压力脉动，让输出的气源压力更平稳，不会因为活塞的往复运动出现明显的压力波动。侧向伸出的长管路是进气或者排气的外接通道，管路的弯折角度做了圆弧过渡，没有直角弯折，能减少气体在管路内流动的沿程阻力，降低气流噪声，同时管路接口的位置做了凸台结构，方便后续对接外部气管、安装快插接头或者阀门组件，不需要额外做转接结构。曲柄部分的横向转轴伸出压缩腔外部，是动力输入的接口，设计时考虑了和驱动电机、手摇结构的对接兼容性，轴端做了平位或者键槽的预留，能保证动力输入时不会出现打滑，传动更可靠。从安装边界来看，整个装置的下部方形腔体是主要的安装基准面，底部是平整的安装面，

　　可以直接通过螺栓固定在设备机架或者安装台面上，不需要额外做复杂的安装支架，上部的储气腔体和管路的外轮廓都没有超出下部安装面的投影范围太多，安装时不需要预留太大的侧向操作空间，整体布局很紧凑。在实际功能实现上，当曲柄做整周旋转时，会带动连杆推动活塞在压缩腔内做上下往复运动，活塞下行时腔体容积变大，进气阀打开吸入外界空气，活塞上行时腔体容积变小，进气阀关闭，腔体内的空气被压缩到设定压力后顶开排气阀，通过连通管路进入上部的稳压腔体，再通过侧部的外接管路输送到用气端。设计时特意把传动结构和压缩腔体做了半透明的可视化处理，不管是教学演示还是结构验证，都能很直观看到内部活塞的运动过程、曲柄连杆的传动轨迹，方便排查运动干涉问题，

　　也能直观观察压缩过程的腔体容积变化。在结构细节处理上，所有管路和腔体的连接位置都做了加厚处理，避免长期受气体压力作用出现应力开裂，曲柄和连杆的连接位置预留了销轴的安装间隙，能保证运动过程中没有卡滞，活塞的行程和曲柄的回转半径做了匹配设计，既保证了足够的压缩比，又不会让活塞运动到上下止点时出现撞缸的问题。这类结构的压缩装置不需要复杂的润滑系统，依靠活塞环的自润滑材质就能满足长期运行的需求，日常维护只需要定期检查活塞环的磨损情况、管路接口的密封性，维护成本很低，很适合小功率、间歇运行的气源使用场景。在建模过程中，所有运动部件的配合间隙都按照实际装配公差做了预留，比如活塞和压缩腔内壁的间隙、曲柄销轴和连杆孔的间隙、转轴和腔体端盖的密封间隙，都参考了常规小功率压缩机的设计取值，不会出现建模时的干涉问题，导出的模型可以直接用来做运动仿真，验证活塞运动的行程、曲柄的受力情况，也能用来做流体仿真，模拟压缩过程中的腔体内压力变化、管路内的气流流速分布，给后续的结构优化、参数调整提供准确的模型基础。
