自行车牙盘曲柄传动组件结构设计

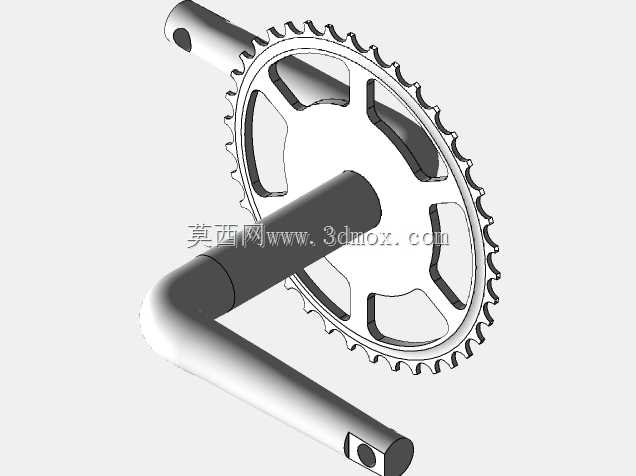

　　这套牙盘曲柄组件是人力两轮代步车核心动力传递部件，日常通勤、山地越野、公路竞速类自行车的动力输入端均依靠该结构完成力矩转换，骑行过程中脚踏施加的径向扭矩通过曲柄传导至牙盘，再通过链条啮合将动力传递至后轮飞轮，最终驱动车辆行进，是整车传动系统中直接承接人力输出的第一级传动结构。从结构设计逻辑来看，曲柄采用弯折式等强度结构设计，整体为中空变径轴体形态，靠近中轴安装位的轴段直径更大，用于匹配中轴轴承的安装公差，向脚踏连接端逐步过渡收窄，在保证抗扭强度的前提下尽可能降低结构自重，避免骑行过程中出现不必要的动力损耗。牙盘部分采用单盘式结构设计，齿形按照标准链条节距做了适配修形，每个齿的啮合面都做了圆弧过渡处理，能够减少链条啮合过程中的卡滞、

　　跳齿问题，盘体上开设的多个异形镂空槽，一方面是为了进一步降低旋转件的整体重量，减少骑行时的腿部发力负担，另一方面也能在泥泞、涉水骑行场景下让附着的泥水快速脱落，避免泥沙卡入链齿间隙造成传动卡顿甚至部件磨损。安装边界层面，曲柄的中轴连接端采用标准方榫配合结构，能够适配绝大多数民用自行车的中轴安装尺寸，两端的脚踏安装孔采用统一标准螺纹规格，无需额外改装即可匹配市售常规脚踏部件，牙盘的安装孔位与曲柄的连接位做了同轴度公差约束，装配后整体旋转跳动量控制在极小范围内，避免高速踩踏时出现链条摆动、掉链的问题。从实际使用场景的适配性来看，这套结构的强度设计覆盖了日常通勤的常规载荷，也能应对轻度越野场景下的瞬时大扭矩输入，

　　曲柄的弯折角度经过人体工学优化，踩踏过程中腿部的运动轨迹更符合自然发力角度，能够减少长时间骑行的膝关节劳损。设计过程中对齿盘的齿形做了反复校验，每个齿的入链角度、出链角度都匹配链条的铰接转动范围，降低链条在啮合过程中的横向弯折幅度，既能提升传动效率，也能延长链条的整体使用寿命。盘体与曲柄的连接位做了加强筋过渡处理，避免大扭矩踩踏时出现连接位开裂、形变的问题，整体旋转组件的动平衡经过调校，高速旋转时不会出现明显的偏心晃动，提升骑行过程中的平顺性。对于结构设计从业者而言，这套组件的建模过程需要重点关注曲柄的变径曲面过渡、齿盘的渐开线齿形生成、以及两个部件装配后的同轴度配合关系，尤其是齿形部分的建模不能只做外观齿形，

　　需要匹配实际链条的啮合间隙，否则装配后会出现干涉问题，无法模拟真实的传动运动。在选型适配层面，这套单盘结构的传动比设定偏向日常通勤使用，足够应对城市道路的平缓坡度，不需要额外搭配前拨链器即可满足多数骑行场景的需求，结构更简单，后期维护成本更低，相比多盘结构减少了变速组件的故障点，更适合民用代步车型的装配使用。
