高精度螺旋齿斜齿轮传动件结构设计

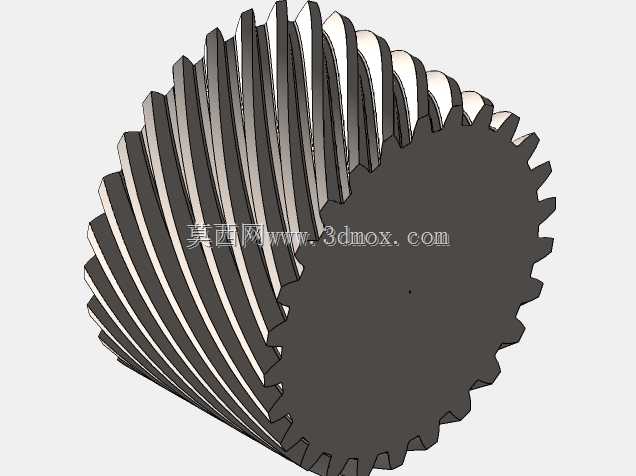

　　在重载传动场景的布局设计里，斜齿轮的应用往往是解决直齿轮传动冲击、噪音问题的核心选型方向，这款斜齿轮的齿向采用螺旋角排布设计，和同参数直齿轮相比，啮合过程是逐步进入、逐步退出的，不会出现整齿突然接触、突然脱离的刚性冲击，在中高速传动的工况下，能大幅降低运行噪音，同时提升单齿的承载能力。从实际安装适配的角度看，这款斜齿轮的端面齿形采用标准渐开线轮廓，齿顶高、齿根高的参数匹配通用模数的传动配对要求，齿向螺旋角的取值兼顾了轴向力控制与啮合重合度的平衡，既不会因为螺旋角过大导致支撑轴承承受过高轴向载荷，也不会因为螺旋角过小失去斜齿轮传动的平稳性优势。在传动系统的布局中，这类斜齿轮常被布置在平行轴传动的中间级或者输出端，

　　比如轻工设备的输送线传动箱、小型机床的进给传动单元、通讯设备的精密调节机构里，都能看到这类结构的应用，它可以把输入端的旋转动力平稳传递到下一级传动组件，同时通过齿面的螺旋接触，抵消一部分传动过程中的振动传递，提升整套设备的运行稳定性。设计这款斜齿轮的三维结构时，首先要确定端面模数、齿数、压力角这些基础齿形参数，再通过螺旋角的参数计算法向齿形，建模过程中要保证齿面的螺旋扫掠路径和齿形轮廓完全贴合，齿根部分做了标准的圆角过渡处理，避免热处理和重载运行时出现应力集中导致的断齿问题。从安装边界来看，这款斜齿轮的中心孔尺寸匹配常规的传动轴径，键槽位置符合通用传动件的安装标准，齿轮的齿顶圆直径、齿宽尺寸都控制在常规平行轴传动的安装空间范围内，

　　不需要对原有传动箱的腔体做额外改造就能完成替换安装。实际运行过程中，斜齿轮的啮合重合度比同参数直齿轮高出30%左右，这意味着同时参与啮合的齿对数更多，单齿承受的载荷被分摊，在同等模数、同等齿宽的条件下，承载能力比直齿轮提升15%到20%，非常适合有冲击载荷、连续运行要求的传动场景。在做三维建模的细节处理时，齿面的粗糙度要求、齿向的公差带都做了对应预留，后续生成工程图时可以直接标注形位公差，指导后续的滚齿、剃齿、热处理等加工工序，不需要再对模型做额外的参数调整。另外，这款斜齿轮的结构没有多余的减重孔或者异形结构，整体加工工艺性好，采用常规的滚齿设备就能完成齿形加工，不需要定制特殊刀具，能有效降低零件的加工成本，

　　适合批量配套在各类通用传动设备中。在设备维护的场景下，这类标准参数的斜齿轮互换性强，当原有传动件出现齿面磨损、点蚀问题时，可以直接替换同参数的备件，不需要重新配对调整传动间隙，能大幅缩短设备的停机维护时间。从传动精度的角度看，这款斜齿轮的齿形累积误差控制在通用传动级的公差范围内，既可以用在对传动精度要求不高的普通动力传输场景，也能通过后续的磨齿工序提升精度等级，适配精密传动的使用需求。
