带键槽标准直齿圆柱传动齿轮结构

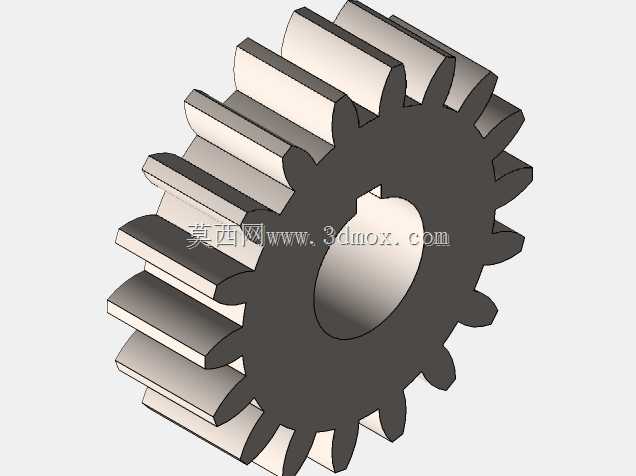

　　这款直齿圆柱齿轮是机械传动系统里应用极广的基础零件，日常在小型输送线的动力传递单元、通讯设备的微调传动机构、轻工机械的进给组件里都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，相比斜齿轮它没有轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，对支撑结构的设计要求更简单，很适合中低速、载荷平稳的传动工况。

　　从结构设计来看，这款齿轮采用了等模数等压力角的标准渐开线齿形，齿顶修缘做了微量处理，能减少轮齿刚啮合瞬间的刚性冲击，降低传动过程中的噪音和齿面磨损。中心的安装孔采用基孔制公差设计，孔壁上开有标准平键键槽，安装时通过平键实现和传动轴的周向固定，传递扭矩时不会出现轴和齿轮的相对转动，键槽的位置和尺寸都符合通用传动件的安装规范，不需要额外定制非标连接件就能和常规直径的传动轴适配。轮体采用实心辐板式结构，齿宽和齿顶圆的比例控制在常规传动的合理区间，既保证轮齿有足够的接触强度承受额定载荷，也不会因为齿宽过大导致齿向载荷分布不均，出现局部齿面过早磨损的问题。

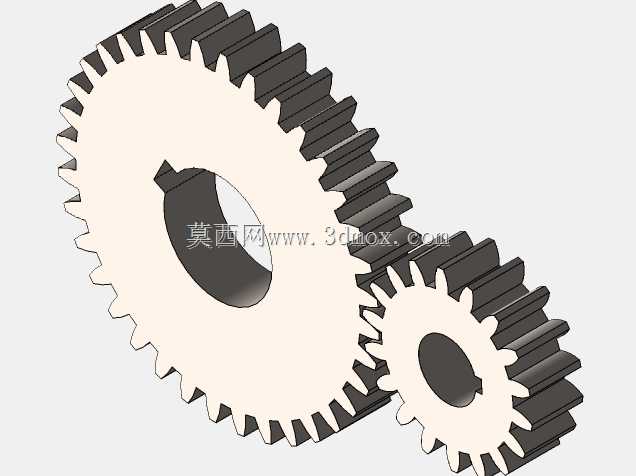

　　实际选型应用时，要注意安装边界的尺寸匹配：齿轮的齿顶圆直径决定了它和配对齿轮的中心距范围，安装前需要确认两轴的中心距和齿轮副的理论中心距偏差在允许公差内，避免出现齿侧间隙过大导致传动回差，或是间隙过小出现卡齿、运转阻力过大的问题。中心孔的尺寸要和配合的传动轴直径匹配，过渡配合的公差选择要兼顾安装便利性和传动同轴度，键槽的宽度深度要和所选平键的规格对应，装配前要清理键槽边缘的毛刺，避免装配时键和键槽出现卡滞，影响装配精度。

　　在传动功能表现上，这款直齿轮的传动比恒定，传动效率能达到95%以上，因为没有轴向力，支撑轴的两端只需要配置普通深沟球轴承就能满足使用要求，后期维护也更简单，只需要定期在齿面涂抹润滑脂，减少齿面的摩擦磨损就能保证长期稳定运行。设计建模的时候，渐开线齿形的生成要严格按照模数、齿数、压力角的参数来绘制，齿根的过渡圆角要做圆滑处理，避免应力集中导致轮齿在受冲击载荷时出现断齿问题，键槽的位置要保证对称度公差，避免安装后齿轮出现偏心，导致传动过程中出现周期性的转速波动，影响整个传动系统的运行平稳性。

　　这类直齿轮除了在常规工业传动设备里使用，在一些小型通讯设备的手动调节机构里也很常用，比如通讯基站的天线角度微调机构，就会用小模数的直齿轮组来实现精细的角度调节，因为直齿轮的传动回差容易控制，调节的时候手感均匀，不会出现卡顿或者空程过大的问题，能保证调节精度满足使用要求。在一些小型自动化设备的送料机构里，这类直齿轮也常用来传递动力，带动送料辊做定速旋转，因为结构简单，加工成本低，替换方便，就算长期使用出现齿面磨损，也能快速找到同参数的备件更换，减少设备停机维护的时间。

　　建模过程中还要注意轮齿的端面倒角处理，齿顶和齿端的倒角不仅能去除加工后的锐边，避免装配时划伤操作人员，也能让齿轮在和配对齿轮啮合时更容易导入，不会出现齿端磕碰导致的轮齿变形。中心孔的两端也做了倒角处理，方便传动轴的穿入装配，也能避免孔口的锐边刮伤传动轴的配合表面，影响装配后的同轴度。整个轮体的结构没有多余的复杂设计，所有尺寸都遵循通用机械传动的设计规范，不管是做3D打印样件验证传动方案，还是做机加工生产成品零件，都能直接参考模型的结构尺寸来做后续的工艺设计，不需要再做大幅度的结构调整。
