带防滑齿结构的自行车脚踏结构设计

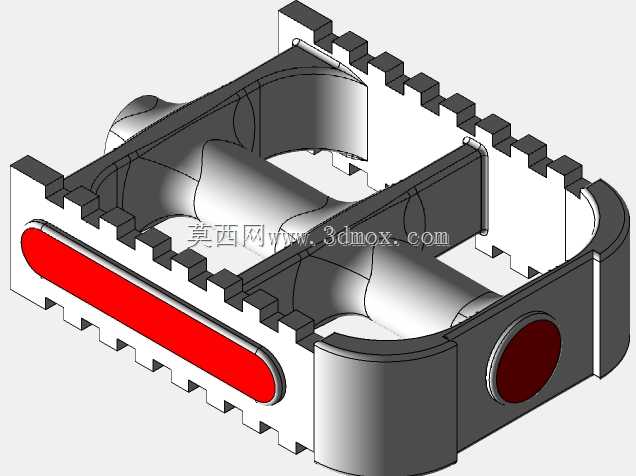

　　日常通勤、山地越野等不同骑行场景下，脚踏作为骑行过程中直接承接人体施力的核心接触部件，其结构合理性直接决定骑行发力效率与骑行安全系数。这款脚踏的结构设计首先围绕防滑性能做了针对性布局，踏面边缘采用连续排布的矩形凸齿结构，齿形高度与齿间距经过适配常规骑行鞋鞋底纹路的匹配设计，不管是日常穿着的平底休闲鞋，还是专业骑行锁鞋，在踩踏过程中都能通过凸齿与鞋底纹路的嵌合形成足够的静摩擦力，避免雨天鞋底沾水、或者颠簸路面发力时出现脚滑脱踏的风险。踏面侧面嵌入的长条状红色防滑嵌件，采用与主体金属材质摩擦系数差异较大的耐磨非金属材质，进一步补充边缘接触位置的防滑能力，同时也能在视觉上形成清晰的踩踏边界提示，帮助骑行者快速找准踩踏发力的核心区域。

　　从结构受力角度来看，这款脚踏采用中空框架式的主体结构，并非实心块体设计，这种布局一方面能够在保证整体结构强度的前提下大幅降低零件自重，减少骑行过程中随曲柄转动的往复惯量，降低长距离骑行的腿部负担；另一方面中空的腔体结构可以为内部的转轴组件预留足够的安装空间，转轴采用贯穿式的轴芯布局，轴芯两端通过轴承结构与脚踏主体连接，转动过程中能够均匀分散踩踏时的径向与轴向载荷，避免局部应力集中导致的轴芯变形或者转动卡滞。主体框架的侧壁做了等厚度的加强筋过渡，在凸齿根部与框架主体衔接的位置做了圆角过渡处理，能够分散踩踏时凸齿根部的应力，避免长期受交变载荷作用出现齿根断裂的问题。

　　安装边界方面，这款脚踏的轴芯端部采用标准的自行车曲柄安装螺纹规格，适配市面上绝大多数民用自行车、山地车、公路车的曲柄安装接口，不需要额外做改装适配就可以直接替换安装。整体外形尺寸控制在常规脚踏的适配范围内，踏面宽度足够支撑全脚掌的核心发力区域，不会因为踏面过窄导致脚掌局部压强过大产生骑行疲劳，同时整体厚度控制合理，在骑行转弯过程中脚踏倾斜到最大角度时也不会轻易与地面发生剐蹭，避免转弯时脚踏触地导致的骑行安全隐患。

　　实际使用场景中，这种结构的脚踏既能够满足城市日常通勤的耐用性需求，框架式的结构不容易积存泥水，雨天骑行之后只需要简单冲洗就可以清理掉缝隙里的泥沙，不会像网格密纹结构的脚踏那样容易卡入杂物难以清理；同时防滑齿的深度设计适中，不会因为齿形过于尖锐刮坏鞋面，也不会因为齿高不足导致防滑性能缺失。转轴位置的密封结构在设计时预留了润滑脂的存储腔，长期使用过程中可以通过端部的密封注油孔补充润滑脂，延长转轴的使用寿命，减少日常维护的频率。主体材质选用常用的铝合金挤压成型工艺适配的结构，后续量产时可以通过一体铣削加工完成主体结构的制作，加工工艺性良好，不需要复杂的多工序拼接，能够有效控制量产的加工成本与装配难度，各个装配面的公差配合预留了合理的间隙，能够适配常规加工精度下的零件装配要求，不会因为公差累积导致装配困难或者转动不畅的问题。
