山地自行车辐条式越野轮组结构设计

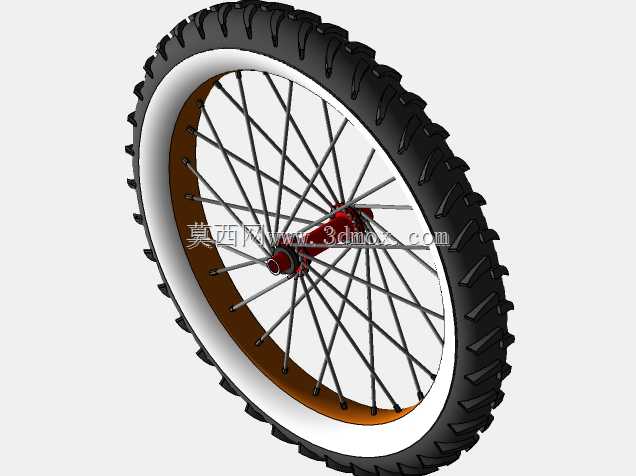

　　这款轮组的设计核心面向非铺装路面骑行场景，适配山地自行车、越野休闲自行车的前轮装配需求，整体采用经典的钢丝辐条张力结构，区别于一体轮的刚性传导逻辑，辐条式结构可通过每根辐条的预紧力调整，抵消路面颠簸带来的局部冲击，在林道、碎石路、土路等复杂路况下，能将轮圈受到的径向冲击力分散到整个花鼓承载结构上，避免轮圈局部应力集中导致的变形开裂。从结构组成来看，最外层是深齿块状的越野橡胶外胎，胎齿高度较高且采用交错排布的块状花纹设计，胎块边缘做了倾斜过渡，在松软泥土路面骑行时，胎齿可以嵌入土层提供足够的抓地力，避免侧滑；在硬质铺装路面骑行时，胎块的接触形变又能提供适度的缓冲，不会像光头胎那样在湿滑路面失去侧向摩擦力。外胎内侧是白色的硬质轮圈边，

　　轮圈采用深槽式截面设计，既可以保证外胎安装时的卡合紧密度，避免低胎压状态下轮胎脱圈，又能为辐条的安装提供均匀的固定点位，轮圈内侧的棕色涂层是轮圈的阳极氧化防护层，可抵御泥水、汗液带来的腐蚀，延长轮组的户外使用寿命。中间的连接结构采用等径钢丝辐条，每根辐条从花鼓的法兰盘位置以交叉编织的方式延伸到轮圈的固定孔位，这种交叉编法相比直拉编法，能提供更好的侧向刚性，在转向、急刹时轮组不会出现明显的侧向摆动，辐条端部的铜质条母可以在装配后调整每根辐条的张力，保证整个轮圈的径向跳动和端面跳动控制在合理范围内，减少骑行时的轮组偏摆。中心的花鼓结构采用双轴承支撑设计，红色的花鼓壳体为铝合金材质，既降低了整体重量，又能保证轴芯安装的同轴度，

　　花鼓两端的轴肩位置预留了标准的快拆杆安装空间，适配主流山地车前叉的开档尺寸，不需要额外改装即可直接装配。在实际设计建模过程中，需要重点考量几个安装边界参数：首先是轮组的整体外径，要匹配对应尺寸车架的前叉 clearance，避免轮胎转动时蹭到前叉叉腿或者挡泥板；其次是花鼓的轴芯直径和开档距离，必须符合通用山地车前叉的安装标准，保证快拆杆可以顺利穿入锁紧；另外轮圈的胎唇卡槽尺寸要和外胎的胎边尺寸匹配，胎压在推荐范围内时，胎边可以紧密卡入轮圈卡槽，不会出现慢漏气或者轮胎脱位的问题。从功能特性来看，这款轮组的辐条结构具备一定的容错性，在户外骑行如果出现单根辐条松动或者断裂的情况，可以临时调整周边辐条的张力维持轮组基本形状，

　　支撑骑行到维修点位，相比一体碳纤维轮组，维修成本更低，更适合长途越野骑行的使用需求。胎面的齿块排布还做了排泥设计，相邻胎块之间的沟槽宽度足够，在泥泞路面骑行时，泥土可以顺着沟槽快速甩出，不会卡在胎齿之间导致轮胎失去抓地力，这也是越野轮胎和城市通勤轮胎最核心的设计差异。建模过程中对辐条的交叉位置做了干涉检查，确保每根辐条在装配后不会相互摩擦，避免长期骑行过程中辐条磨损断裂；轮圈上的辐条孔位置做了沉头处理，条母安装后不会突出轮圈内壁，避免磨破内胎造成漏气。花鼓的轴承安装位设计了合理的过盈配合公差，轴承压入后不会出现松旷转动，同时也方便后期维护时更换轴承。整体结构没有采用复杂的特殊零件，所有配件都采用自行车行业的通用标准规格，用户后期更换外胎、辐条、轴承都可以直接采购市售标准件，不需要定制特殊配件，大幅降低了后期的维护成本。
