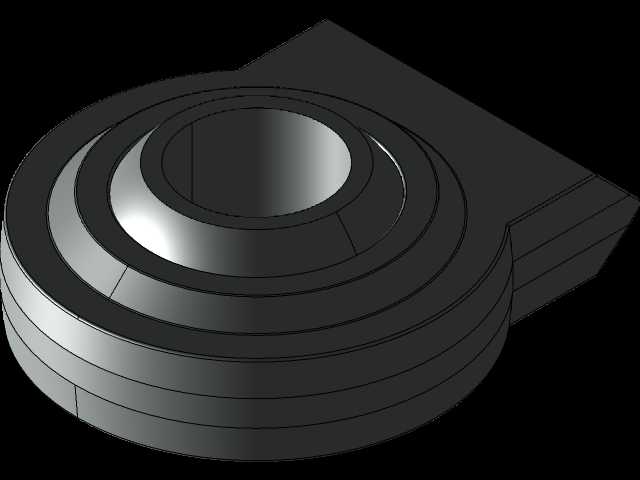

34mm规格拖拉机焊接式牵引连接球座

　　在农用拖拉机的后悬挂牵引作业场景中，牵引连接部件的可靠性直接决定了挂接农具、拖挂农用挂车时的作业安全与传动效率，这款34mm规格的焊接式牵引球座，正是针对中小马力拖拉机后牵引挂接需求设计的核心受力连接件。不同于常见的螺栓装配式牵引座，该部件采用焊接固定的安装形式，能够直接与拖拉机底盘的后牵引梁贴合焊接，省去了螺栓孔位加工、紧固件防松维护的额外工序，在丘陵山地、泥泞地块等颠簸作业环境下，不会出现螺栓松动、连接位旷量的问题，长期重载牵引下的结构稳定性更有保障。从结构设计逻辑来看，该部件的核心功能段为直径34mm的球面工作段，球面轮廓严格匹配农用挂车、牵引式农具的标准牵引钩内凹球面尺寸，

　　挂接后球面配合能够自适应作业过程中拖拉机与挂接设备之间的上下、左右角度偏移，避免硬连接状态下转向、过坡时的应力集中，减少牵引架焊缝开裂、连接部件断裂的故障概率。球面后侧的多层阶梯凸台结构，一方面是作为焊接定位的基准面，安装时可以直接卡入牵引梁预先开好的对应尺寸开孔内，快速找准安装同轴度，降低现场焊接的对位难度；另一方面多层凸台能够分散球面传递过来的牵引拉力，将点受力转化为面受力，避免焊接位置应力集中导致的焊缝撕裂。部件一侧延伸出的方形安装座，并非冗余结构，而是预留了牵引销防脱锁片、挂接安全链的安装位，实际作业时挂接完成后可以在该位置固定防脱挡板，防止牵引钩在剧烈颠簸时从球头处滑脱，满足农机作业的安全规范要求。从安装边界尺寸来看，

　　该牵引球座的主体圆形段外径适配常规40-60mm厚度的拖拉机后牵引梁，焊接时方形座与牵引梁平面完全贴合，圆形段嵌入牵引梁开孔后，球面工作段突出牵引梁平面的高度刚好匹配标准牵引钩的挂接深度，不会出现挂接过浅易脱开、挂接过深卡滞无法自适应转动的问题。设计过程中充分考虑了焊接工艺的可行性，所有转角位置都做了小圆弧过渡处理，避免焊接时尖角位置出现应力集中，同时焊接接触面预留了足够的堆焊空间，现场焊接时能够形成连续饱满的角焊缝，不需要额外加工焊接坡口，降低了农机维修站、改装厂的安装加工门槛。实际应用中，该部件除了用于拖拉机后牵引位的改装、维修替换，也可用于小型农用工程机械、果园作业机械的牵引挂接位，只要牵引梁厚度、挂接载荷匹配，

　　都能通过焊接方式快速完成安装，相比铸造式整体牵引座，该焊接式结构的重量更轻，焊接固定后的连接强度更高，在长期承受交变牵引载荷的工况下，不会出现铸造件常见的砂眼、缩孔导致的断裂问题。球面部分的尺寸精度控制在合理公差范围内，既保证挂接后转动灵活无卡滞，又不会因为间隙过大导致挂接旷量，减少作业过程中牵引位的冲击异响，降低驾驶员的操作疲劳感。
