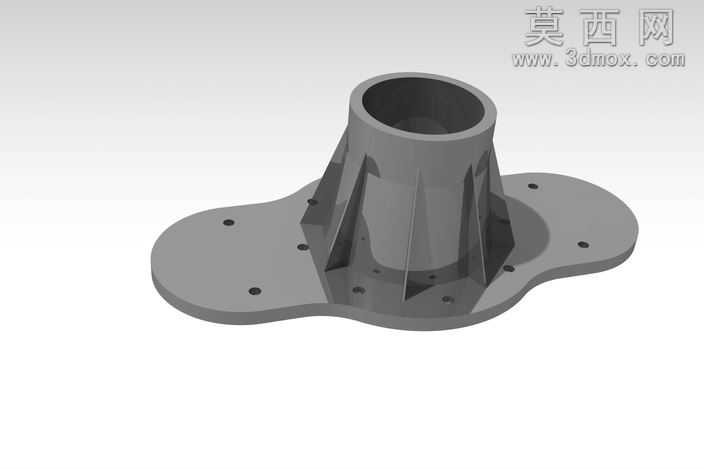

带加强筋异形三耳参数化法兰结构

本参数化法兰采用三维参数化建模思路搭建，整体结构分为中部筒状连接段、底部异形三耳安装盘、以及周向均匀分布的三角加强筋三个核心部分，建模过程中以参数驱动核心尺寸，可通过修改筒体内径、筒体高度、安装盘轮廓尺寸、安装孔位坐标、加强筋厚度等关键参数快速生成不同规格的适配法兰，无需重复从零搭建模型，大幅提升同系列法兰的设计迭代效率。建模阶段首先绘制底部异形三耳安装盘的草绘轮廓，采用三段圆弧平滑过渡形成三耳外轮廓，在每个耳片位置精准定位安装通孔的中心坐标，通过拉伸命令生成安装盘基体，同时在安装盘与筒体衔接位置预留倒角过渡结构，避免应力集中。随后搭建中部筒体结构，以安装盘中心为基准绘制筒体截面圆，拉伸至设计高度后对筒体内壁做拔模处理，适配管件插接装配的公差需求，筒体与安装盘的衔接位置做圆角过渡，减少直角结构带来的应力集中风险。之后设计周向三角加强筋，以筒体中心为阵列基准，按照三耳的分布角度均匀阵列筋板特征，筋板一侧完全贴合筒体外壁，底部完全贴合安装盘上表面，筋板边缘做倒角处理，既提升结构整体的抗扭、抗弯载荷能力，也避免锐边带来的装配安全隐患。渲染阶段采用哑光金属材质模拟铸钢法兰的真实质感，对安装孔内壁、筋板边缘等位置做细微的粗糙度区分，搭配柔和的环境光突出结构的层次关系，清晰展现各部分的衔接细节。整体设计充分考虑法兰的实际装配需求，异形三耳结构可适配非圆形的安装基面，相比常规圆形法兰节省安装空间，周向加强筋的设计在不额外增加过多整体重量的前提下，大幅提升筒体与安装盘的连接强度，参数化的建模逻辑可快速适配不同管径、不同安装孔距的使用场景，适用于各类管路系统的端部连接、设备基座的转接固定等场景，模型结构完整，特征清晰，可直接用于后续的工程图导出、装配干涉检查、有限元受力分析等后续设计环节。
