贴片式轻触微动开关三维结构设计

　　在消费电子、通讯终端、小型工控板卡的板级电路设计中，这类SMD封装的微动开关是人机交互触发回路里最常用的通断执行元件，不同于插件式开关需要预留过孔焊接位，表贴封装的结构完全适配回流焊工艺，能和板上其他阻容、芯片元件同步完成焊接工序，大幅缩减整板组装的工序流程，在蓝牙耳机、便携通讯设备、小型检测仪器的按键触发场景里，这类开关的选型占比能达到板级触发元件的六成以上。从实际使用场景来看，这类开关主要承担瞬时通断的信号触发功能，用户按压操作部时，内部弹性触点快速闭合完成信号导通，松开后依靠内置弹性结构自动复位断开回路，不需要额外设置锁止结构，触发行程短、按压力度一致性好，适合需要频繁点按触发的操作场景，比如设备的功能切换按键、复位触发按键、

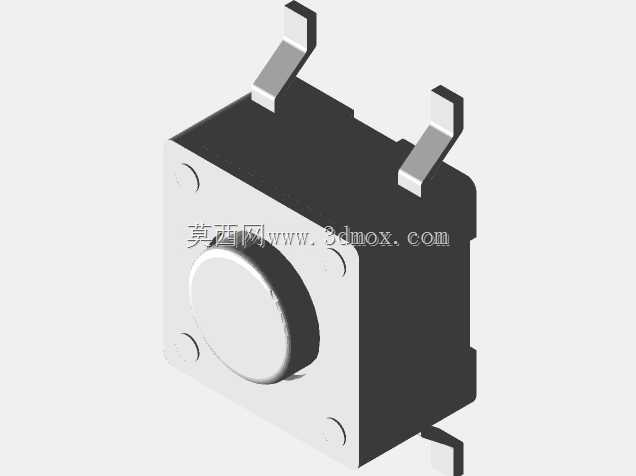

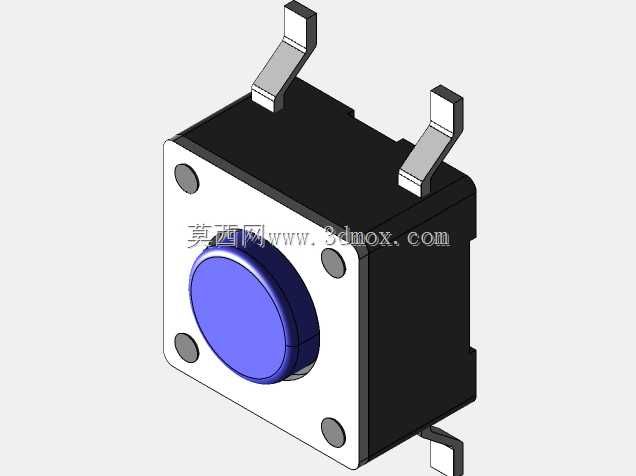

　　状态确认按键，都能看到这类结构的应用。做这款开关的三维结构设计时，首先要兼顾表贴焊接的可靠性和按压操作的结构强度，外壳采用耐高温的工程塑料材质，能承受回流焊阶段的高温环境不会出现形变，四个边角的定位柱一方面在SMT贴装时能配合钢网定位提升贴装精度，另一方面也能在焊接完成后和PCB板形成辅助支撑，分散按压操作时的侧向受力，避免焊盘因反复受力出现脱焊问题。两个对称布置的表贴引脚做了弯折成型处理，焊接面和PCB焊盘完全贴合，引脚的弯折弧度经过反复校核，既能保证焊接时焊锡的浸润爬升效果，也能在开关受按压产生微小形变时提供一定的应力释放空间，避免引脚根部因应力集中出现断裂。操作端的圆形按键做了弧面过渡处理，按压时的受力分布更均匀，

　　不会因为用户按压角度偏斜出现卡滞问题，按键和外壳之间的配合间隙控制在合理范围，既能保证按键上下活动的顺畅度，也能阻挡日常使用中的细小灰尘进入开关内部，避免触点接触不良的问题。从安装边界来看，这款开关的整体外形方正，占用PCB板的面积很小，贴装时不需要在板上预留额外的操作避让空间，开关本体的高度控制在薄型化设计区间，适配便携设备的薄型壳体装配需求，不会因为开关高度过高导致壳体装配出现缝隙。设计过程中对内部的弹性触片行程做了匹配校核，保证按压行程在用户感知舒适的区间，触发压力保持在统一范围内，不会出现按压力度过大触发费力、或者压力过小容易误触的问题，同时触片的材质选用弹性稳定的金属材料，能保证长期反复按压后弹性不会出现明显衰减，

　　满足整设备生命周期内的使用频次要求。在结构装配的细节上，外壳和底座的配合采用卡扣式封装，不需要额外使用粘接剂，装配工序简单，卡扣的配合紧密度经过校核，不会因为日常按压出现外壳松脱的问题，同时底座的平面度控制在贴装要求的公差范围内，保证SMT贴装时吸嘴能稳定拾取，不会出现贴装偏移的问题。对于板级结构设计的工程师来说，选用这类开关做设计时，只需要按照模型提供的安装边界在PCB上预留对应焊盘和丝印标识即可，不需要额外设计固定结构，开关本身的焊接强度就能满足日常使用的受力要求，同时模型的结构细节完整，能直接导入整机装配环境做干涉检查，提前排查壳体和按键、周边元件和开关本体之间的装配干涉问题，减少打样阶段的结构修改次数。
