DIY电子组装用SMD零件拼合式放置支架

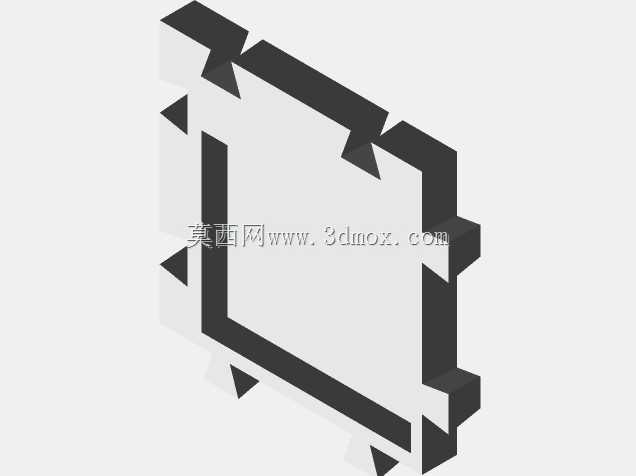

　　在小批量PCB贴片试制、电子爱好者DIY组装的作业场景中，零散的SMD元件分拣、临时定位一直是影响装配效率的细节痛点，常规的元件盒多为独立格槽设计，拿取不同规格阻容、小型贴片器件时需要反复翻找，作业过程中元件容易滚落遗失，尤其是0603、0402这类尺寸极小的贴片元件，一旦掉落很难快速找回，拖慢整板焊接的进度。这款拼合式的零件放置支架，正是针对这类小批量电子装配场景的实际需求设计，采用类似拼图的互锁拼接结构，可根据单次作业需要用到的元件种类、数量灵活组合支架的排布规模，不需要额外的紧固件就能完成单元之间的拼接固定，适配不同大小的作业台面空间。从结构设计逻辑来看，支架采用等厚的框型单元结构，

　　每个单元的侧边都设计有对称的梯形凸台与对应凹槽，拼接时凸台嵌入相邻单元的凹槽内即可完成锁合，拼接后整体框架不会出现横向松脱，作业过程中挪动整体支架时不会出现单元散架的情况。每个框型单元的内部空腔可用来临时分类放置不同规格的SMD元件，空腔的边缘做了小角度的倒角处理，拿取元件时镊子不会被框体边缘磕碰，能顺畅探入空腔夹取元件，避免镊子尖端刮蹭导致元件弹飞。支架的底部做了整圈的贴合边，放置在工作台面时能保持平稳，不会因为镊子夹取的作用力出现滑移，不需要额外粘贴防滑胶垫就能满足日常装配的稳定性要求。从安装边界与尺寸适配来看，单个支架单元的外轮廓尺寸适配常规电子组装作业的操作范围，拼接后的整体尺寸可根据作业需求自由调整，

　　既可以单单元使用放置单种元件，也可以多单元拼接组成多格分类架，同时放置十数种不同规格的贴片元件，覆盖单块PCB样板焊接的全部元件临时存放需求。支架的框体壁厚经过优化，在保证结构强度的前提下尽可能压缩相邻单元之间的间隔，让作业者的视线可以覆盖所有放置的元件，不需要大幅移动视线就能快速找到需要的元件型号，减少装配过程中的无效动作。不同于市面上常见的固定式多格元件盘，这款拼合支架的单元可以单独拆分使用，当只需要焊接少量元件时，只取单个单元放置在烙铁旁即可，不会占用过多的台面空间，多单元拼接时也可以按照元件的焊接顺序排布单元位置，把最先焊接的元件单元放在最靠近操作位的地方，进一步优化装配的动作路径。在实际使用场景中，

　　这类支架除了用于SMD元件的临时放置，也可以用来临时存放拆下来的贴片元件、小型结构件，或者在PCB返修作业时分类放置拆下来的螺丝、屏蔽罩等小零件，避免小零件混杂丢失。支架的结构没有复杂的曲面与倒扣特征，不管是采用3D打印制作还是简易模具注塑都能快速成型，制作成本低，替换单个损坏单元时只需要重新制作对应单元即可，不需要整体更换整套支架，维护成本极低。设计过程中特意规避了容易积灰的窄缝结构，拼接后的单元缝隙控制在极小范围内，日常使用后用毛刷就能快速清理空腔内残留的焊锡渣、元件碎屑，不会在缝隙内积存杂物影响后续使用。框体的上边缘做了微小的圆角处理，长时间作业时手臂靠在支架边缘也不会出现硌手的情况，符合手工装配作业的人机工程要求。对于电子实验室、创客空间这类经常开展小批量PCB焊接作业的场景，这类可灵活拼接的零件支架可以适配不同项目的装配需求，不需要准备多种规格的固定元件盘，大幅减少工装的存储占用空间，同时提升手工贴片装配的作业效率，减少元件遗失带来的物料损耗与工期延误。
