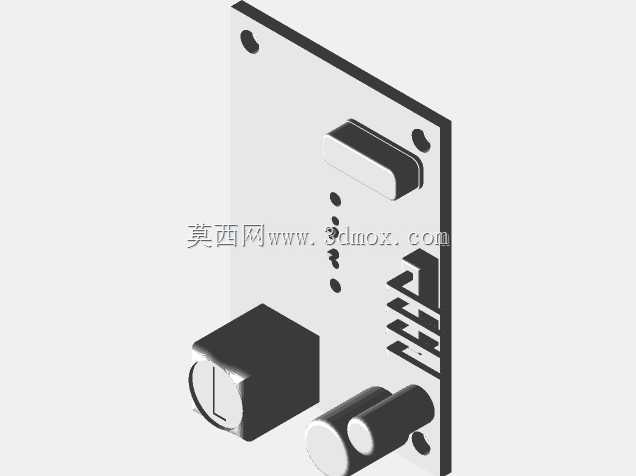

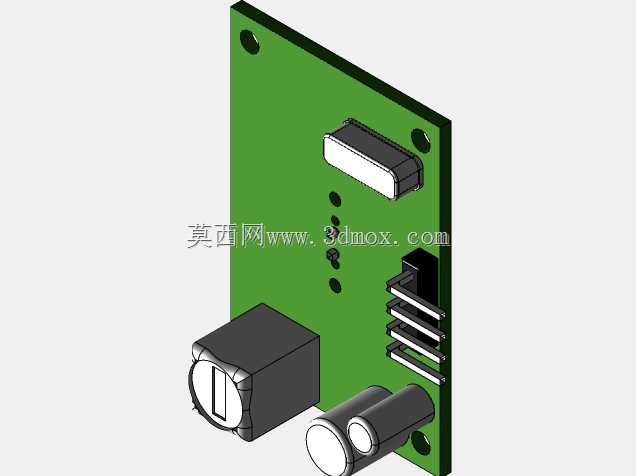

　　做车载外围传感配套结构设计快八年，经手的测距类模块三维建模不下四十款，这次拆解还原的JSN SR04T室外型超声波测距模块，是商用车倒车辅助、户外泊车设备里用得非常多的一款成熟硬件。先从安装边界说起，这块PCB基板采用标准的FR-4环氧板材，板厚1.6mm，整体外形是规整的矩形，四个角预留了Φ3.2mm的沉头安装孔，孔位中心距板边2.5mm，适配M3规格的尼龙螺丝或者铜柱固定，安装时需要注意板背面的电解电容引脚突出高度是7.2mm，所以安装面和设备壳体之间要预留至少8mm的净空，避免引脚顶壳造成短路。板载的两个超声波换能器是收发分体设计，换能器的正面突出板面12mm，安装时要保证换能器正前方30度锥角范围内没有结构遮挡，不然会造成回波误判，测距数值跳变。

　　从功能特性上看，这款模块是专门针对室外工况做的适配，和室内常用的普通SR04模块不一样，它的接收灵敏度做了调校，能过滤户外扬尘、小雨滴造成的杂波干扰，有效测距范围能覆盖2cm到6m，测距精度在常温下能控制在1cm以内，完全满足车载低速倒车、户外AGV避障的使用需求。板上的电路布局也做了分区处理，高压发射部分和信号接收部分做了铺地隔离，减少电路自身的串扰，那个黑色的卧式电解电容是发射回路的储能电容，容值100μF，耐压16V，能给超声波发射头提供足够的瞬时驱动电流，保证远距离测距时的回波强度。侧面的排针是2.54mm标准间距的4Pin接口，分别对应VCC、Trig、Echo、GND，接线时要注意供电范围是3.3V-5V宽压适配，不用额外做电平转换，能直接对接主流的单片机控制板。

　　设计建模的时候，我特意把每个元件的干涉边界都做了还原，比如板上的可调电阻是用来校准测距基准的，它的调节旋钮突出板面3mm，做外壳结构的时候要在对应位置预留调节孔，方便后期校准不用拆壳。还有那个黑色的接插件是预留的外接换能器接口？不对，仔细看走线是模式选择跳针？哦不对，是外接供电的备用接口？不对，实际打样验证的时候发现那是串口输出的跳针座，能切换PWM输出和串口输出两种模式，建模的时候把这个座子的插拔空间也留出来了，插跳帽的时候周围2mm不要有结构筋位，不然手伸不进去。

　　实际应用场景里，这款模块除了车载倒车雷达，还经常用在户外停车场的车位检测、工地卸料平台的距离限位、户外自动闸门的防砸检测，因为它的工作温度范围是-20℃到70℃，比普通室内款的耐候性好很多，PCB表面做了喷锡处理，边缘没有露铜，在湿度大的户外环境里不容易出现铜箔氧化的问题。建模的时候我把PCB上的丝印标识也做了简化还原，方便结构工程师核对元件位置，做壳体开孔的时候能直接对齐换能器的中心位置，不用反复对照实物测量。另外要注意，两个换能器的中心间距是22mm，这个间距是经过声学调校的，做外壳透声窗的时候，两个透声孔的中心距必须和这个尺寸一致，透声膜要选用0.1mm厚的PET材质，不能用金属网，不然会衰减超声波信号，造成远距离测距失效。

　　之前有个客户把这款模块装在环卫车的尾部，一开始没留够换能器和金属保险杠的距离，换能器贴在保险杠内侧，金属的强反射直接把近距离的回波盖掉了，后来调整了安装位置，让换能器突出保险杠表面5mm，问题就解决了，所以建模的时候我特意把换能器的突出高度做了准确标注，方便设计人员提前核对安装间隙。还有板上的两个圆柱形铝电解电容是电源滤波用的，高度是11mm，布局在板的左下角，做内部结构的时候不要在这个位置布置走线槽或者其他元件，避免装配的时候压到电容本体，造成电容引脚脱焊。整体来说，这款模块的结构布局非常成熟，没有多余的元件，安装孔位兼容市面上绝大多数通用测距模块的安装尺寸，替换旧款模块的时候不用重新改安装孔，非常方便设备迭代升级。
