非接触式热电堆红外测温传感组件结构

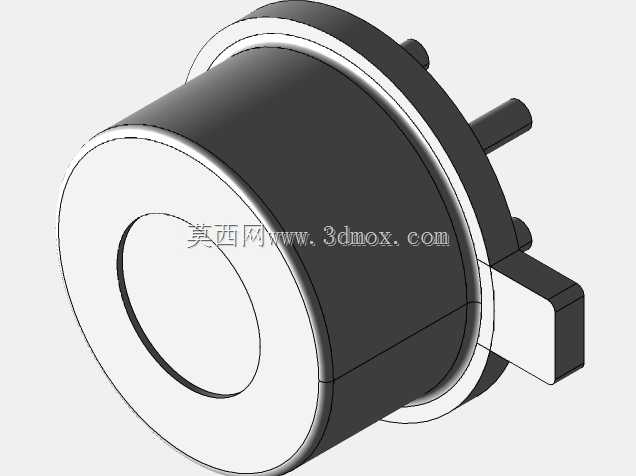

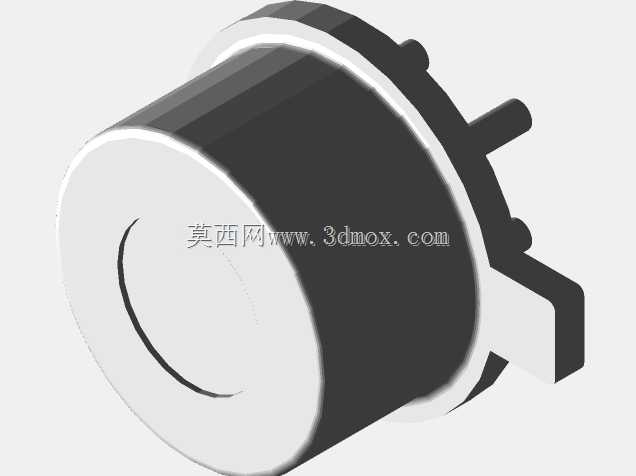

　　忽略了尾部引脚的伸出长度和折弯半径，这款组件的引脚从主体尾部伸出的长度做了优化，既不会因为太短导致焊接时烙铁头烫到壳体封装材料，也不会因为太长在设备内部走线时和其他元器件产生干涉，引脚的排布间距符合常规2.54mm排针的标准间距，小批量试产的时候甚至可以直接用插针座对接，不用手工逐根焊接，能省不少产线装配的工时。再讲实际用途对应的功能设计，非接触式测温的核心需求，是在不接触被测物体的前提下快速获取表面温度，这就对传感头的视场角有严格要求，这款组件的感光窗口做了内凹式设计，窗口边缘的遮光结构刚好把视场角控制在行业通用的合理范围，不会因为周边杂散光进入感光区导致测温数值飘移，很多廉价的测温探头为了省成本，把窗口做的和外壳端面齐平，做测温类设备结构开发快八年，接触过不下二十款红外测温探头的结构适配，这类热电堆传感组件的结构设计，核心从来不是把感光元件封进壳子里就完事，得先把实际工况里的各种干扰边界摸透。先讲大家最容易忽略的安装边界问题，这款传感组件采用圆柱主体加侧置定位耳的结构，主体圆柱的外径公差控制在±0.05mm，刚好适配市面多数手持测温仪、额温枪、工业在线测温点位的标准安装开孔，不需要额外做衬套调整，侧置的定位耳上预留了两个对称的安装孔位，孔距做了通用化设计，不管是用M2自攻螺丝锁在塑胶壳体上，还是用铜柱垫高固定在PCB板端，都能直接对位，不会出现孔位偏斜需要二次扩孔的问题。很多新手做结构适配的时候，只会看传感器的感光面直径，

　　装配的时候一旦前面的滤光片贴装稍微有点偏，视场角就会歪，实际测的时候经常把旁边的物体温度算进来，数值偏差能到两三度，根本过不了计量校准。从设计思路上看，这款组件的外壳采用了高低差的台阶结构，靠近感光面的一端直径略小，刚好可以卡入前端的滤光片安装槽，滤光片用耐高温的环氧胶封装固定，不会因为设备长期在户外高温环境下工作出现胶层开裂脱落的问题，外壳主体的黑色部分采用了低反光的哑光材质，避免外壳自身的反光进入感光区干扰测量，很多工程师做选型的时候只看参数表上的测温精度，根本没注意外壳材质的反光率，实际装到设备里才发现，只要旁边有个发热的元器件，探头外壳反射的热量就能让基准值飘个0.5度以上，后期再做软件补偿都很难拉回来。

　　再聊行业应用场景里的适配性，这款传感组件除了常规的手持测温设备，还能适配很多工业场景的测温点位，比如配电柜里的母排温度监测、3D打印机的喷头温度实时检测、小家电里的物体靠近测温触发，它的结构尺寸足够紧凑，不需要占用太大的安装空间，侧置的定位耳在空间狭小的设备内部，可以直接贴装在设备内壁上，不需要额外设计固定支架。很多人做结构设计的时候，会给测温探头单独设计一个金属屏蔽罩，其实这款组件的外壳本身就做了内层金属镀层，能屏蔽大部分设备内部的电磁干扰，比如旁边有开关电源、继电器这类强电磁干扰的元器件，也不会出现测温数值跳变的问题，省掉了额外加屏蔽罩的空间和成本。还有个很细节的设计点，这款组件的感光窗口和外壳端面之间做了一圈微小的凸边，

　　装配的时候如果前端需要加装保护镜片，这个凸边刚好可以作为镜片的定位台阶，镜片贴装的时候不会滑到感光区上面挡住视场，之前有款类似的探头没有做这个凸边，产线装配的时候经常出现保护镜片贴歪，挡住一半感光面的问题，整批设备装完之后测温距离直接缩了一半，返工花了快一周时间。从安装的容错性来看，这款组件的定位耳和主体圆柱之间做了加强筋连接，哪怕装配的时候螺丝锁的力度稍微大一点，也不会出现定位耳断裂的问题，之前用过某款同参数的探头，定位耳做的特别薄，锁螺丝的时候稍微用点力就裂，产线的不良率一度冲到8%，最后只能给每个探头加个橡胶垫圈缓冲，平白多了一道工序。另外这款组件的引脚做了镀锡处理，可焊性很好，不管是手工焊接还是过波峰焊，都不会出现虚焊的问题，引脚的硬度也做了调整，不会因为装配的时候稍微碰一下就弯，导致对位不准。做这类传感组件的结构选型，不能只看纸面的测温范围、精度这些电参数，结构上的安装适配性、抗干扰设计、装配容错率，其实对最终成品的良率影响更大，很多项目做砸了，不是因为传感器的电参数不够，而是结构细节没考虑到，后期改模、调软件花的成本，比选一款结构设计成熟的探头要高得多。
