11mm规格TE FSM11J按钮微动开关结构

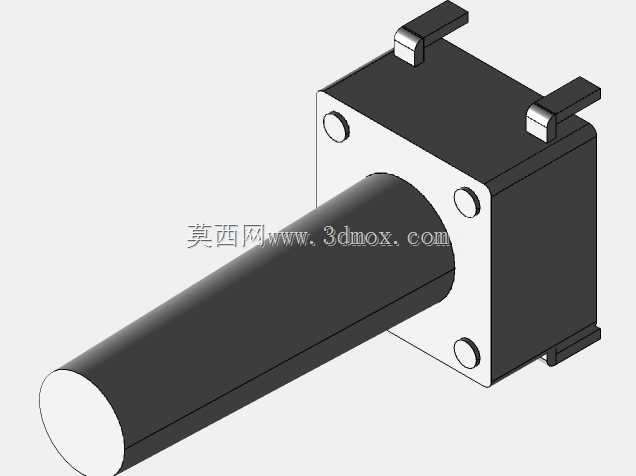

　　在手持通讯终端、小型便携检测设备、工业手持扫码枪这类对内部堆叠空间要求严苛的产品结构设计中，选配合适的侧按式微动开关，往往是决定整机装配容错率、按键操作手感一致性的关键环节。这款11mm高度的按钮微动开关，适配TE连接体系的FSM11J规格，在结构设计上充分考虑了板端自动化焊接与人工返修的双重需求，主体采用方形基座搭配圆柱形按压柱的布局，基座侧边设置的两个对称金属固定卡扣，在SMT回流焊过程中可以牢牢卡在PCB对应的定位孔位上，避免过炉时元件偏移导致的虚焊问题，同时卡扣的伸出长度经过精确计算，不会超出PCB背面的元件安全高度，不会和后壳的加强筋产生干涉。

　　从实际应用场景来看，这类微动开关常被用在通讯设备的侧键功能触发、小型测试仪器的复位按键、便携工控终端的自定义功能键位置，相比常规的贴片轻触开关，它的按压行程更长，触发反馈更清晰，操作人员佩戴薄型劳保手套时也能准确触发，不会出现误触或者无响应的情况。开关的按压柱端面做了圆弧过渡处理，在和外部硅胶按键、塑料键帽配合的时候，不需要额外增加缓冲垫就能抵消键帽装配的微小偏心，长期按压不会出现柱体边缘磨损卡滞的问题。

　　设计这款开关的三维模型时，首先要明确安装边界的约束条件：主体基座的安装面要和PCB焊盘完全贴合，三个定位柱（两个卡扣加一个圆形定位凸点）的位置公差要控制在±0.05mm以内，才能适配行业通用的标准封装库，不需要工程师额外修改PCB封装。按压柱的伸出长度是整个模型的关键尺寸，11mm的总高度是从PCB安装面到按压柱顶端的垂直距离，这个尺寸要和外壳的按键孔深度、键帽的浮动行程做匹配，预留0.2-0.3mm的按压间隙，既不会出现按键卡死按不动的情况，也不会因为间隙过大导致按键晃动产生异响。

　　从功能特性上看，这款开关的电气触发点设置在按压行程的中间位置，按下时的触发压力稳定在1.5N左右，松开时的复位弹力均匀，不会出现段落感模糊的问题。基座侧面的金属引脚采用弯脚设计，焊接后和PCB的结合强度更高，在设备跌落测试中，能承受1.2米高度自由跌落的冲击力，不会出现引脚脱焊、开关移位的情况。模型在建模过程中，对开关的所有配合面都做了拔模处理，还原了注塑件的真实生产工艺，基座上的圆形凹点是模具顶针的位置标记，在做整机结构干涉检查的时候，这些细节特征能帮助结构工程师提前预判装配风险，避免后期开模后出现零件干涉的问题。

　　在做整机堆叠设计的时候，这款开关的周边3mm范围内不要布置过高的元器件，一方面是给焊接时的治具留出操作空间，另一方面也避免周边元件和开关的活动部件产生摩擦，影响按键的正常按压。开关的金属外壳部分做了接地处理的结构设计，对应的PCB焊盘可以连接到整机的地线上，能有效提升设备的ESD抗干扰能力，在通讯类产品的静电测试中，按键位置是静电容易打入的薄弱点，这种带金属接地外壳的微动开关，能直接将静电导到地线上，不会损坏内部的主控电路，这也是很多通讯设备选型时优先考虑这款开关的重要原因。

　　实际建模过程中，要注意区分开关上不同材质的外观特征，黑色的基座和按压柱是耐高温的LCP注塑材质，表面是细磨砂质感，金属卡扣和引脚是镀锡铜材质，表面有金属光泽，这些外观细节在做整机渲染的时候，能更真实地模拟产品的实际装配效果，帮助结构工程师在设计阶段就直观判断整机的外观搭配是否合理。同时模型上所有的棱角都做了微小的圆角处理，还原了真实零件的生产状态，不会出现直角锐边的建模错误，在做装配仿真的时候，这些圆角特征能让干涉检查的结果更准确，不会因为建模时的锐边误报干涉问题。
