PCB安装直角无屏蔽RJ45网口连接器

　　在工业控制板卡、消费类电子主板、小型通讯终端设备的PCB布局阶段，接口选型往往直接决定整板的布线走向与壳体开孔位置，这款直角安装的无屏蔽RJ45连接器，就是针对板内空间局促、接口需从壳体侧方出线的场景设计的接插部件。不同于常规直插式RJ45接口需要在PCB边缘预留垂直于板面的安装空间，这款直角结构的连接器将插针方向设置为与接口插拔方向呈90度夹角，焊接引脚平行于PCB板面排布，能够直接贴装在PCB靠近侧边的位置，大幅压缩接口区域在板厚方向的空间占用，尤其适合厚度尺寸受限的薄型设备、壁挂式控制终端这类对安装纵深要求严苛的应用场景。从实际功能来看，这款连接器承担以太网物理层的连接导通作用，内部集成标准8P8C接触弹片结构，

　　匹配常规RJ45水晶头的插拔尺寸，插拔寿命满足常规商用级设备的使用要求，无屏蔽的结构设计省去了金属外壳的接地引脚，既简化了PCB布线阶段的接地处理流程，也降低了接插件本身的物料成本，适合应用在无强电磁干扰的室内办公设备、民用消费电子、普通工业控制单元这类对EMC防护等级要求不高的场景。设计层面，这款连接器的主体采用耐高温绝缘工程塑料注塑成型，外壳的定位柱与卡扣结构直接和PCB上的定位孔、固定焊盘匹配，焊接时能够通过定位柱先完成连接器在板上的预固定，避免过回流焊过程中出现偏移浮高的问题；引脚采用标准间距排布，和常规RJ45直插接口的引脚定义完全兼容，工程师在原有直插接口方案的基础上切换这款直角型号时，

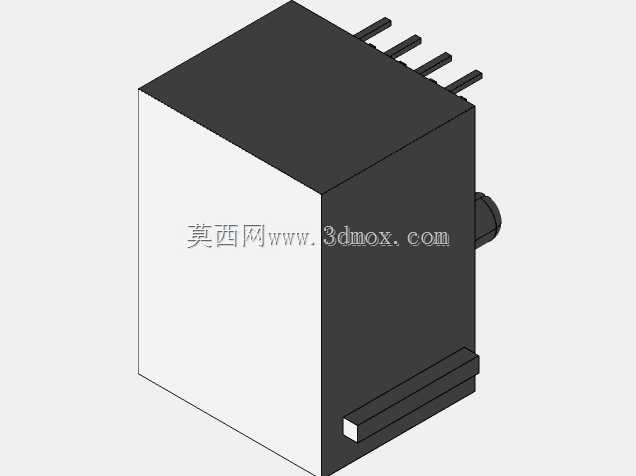

　　不需要重新调整以太网PHY芯片到接口的走线定义，仅需调整接口区域的封装尺寸与布线走向即可完成方案替换，能够大幅缩短产品改型的设计周期。从安装边界来看，这款连接器的主体外形为规整立方体结构，除侧方伸出的插拔接口端与底部伸出的焊接引脚外，无额外外凸结构，PCB封装绘制时仅需按照主体轮廓预留对应的禁布区域即可，侧方的插拔端伸出长度匹配常规设备壳体的壁厚设计，不需要额外增加接口延长件就能够让接口端面与壳体外表面齐平，避免出现接口内陷导致水晶头插拔不到位的问题；底部引脚的伸出长度适配常规1.6mm板厚的波峰焊与回流焊工艺要求，焊接后引脚露出板面的长度符合常规板卡的剪脚工艺标准，不会出现引脚过长导致的高压放电风险或是与其他板上部件干涉的问题。

　　在实际选型应用中，这类无屏蔽直角RJ45连接器常被用在嵌入式开发板、小型交换机、桌面式网络终端、壁挂式门禁控制器这类设备上，这类设备往往内部PCB采用水平安装方式，网络接口需要从设备侧方或前方伸出，采用直角结构的连接器能够让网线插拔方向与PCB板面平行，避免网线垂直于板面伸出时额外占用设备后方的布线空间，也能减少网线被外力拉扯时对PCB焊点产生的垂直方向拉力，提升接口连接的长期可靠性。建模过程中，这款连接器的细节特征还原度直接影响PCB结构干涉检查的准确性，比如接口内部的弹片让位空间、外壳上的导向卡扣、引脚的弯折角度与长度，都需要按照实际物料的尺寸公差进行建模，否则在进行整机组装虚拟验证时，容易出现水晶头插装不到位、连接器与壳体加强筋干涉、引脚与板上走线层距离不足等问题；尤其是连接器主体与PCB贴合的安装面，需要保证平面度的建模精度，避免出现安装间隙导致焊接后连接器倾斜的问题。
