蒸汽轮机核心叶轮结构三维设计作品

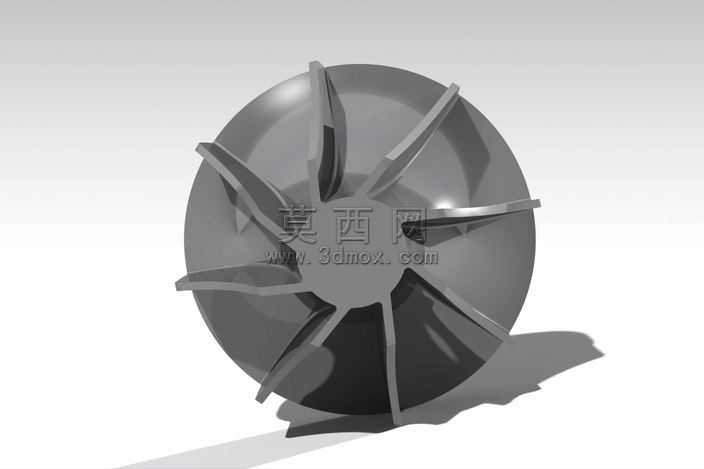

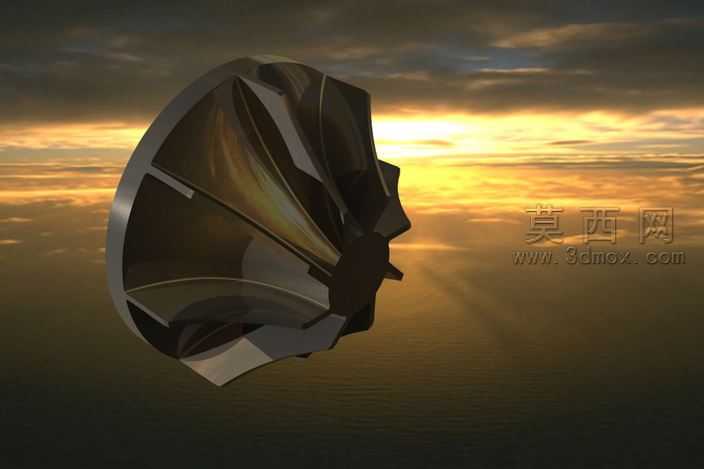

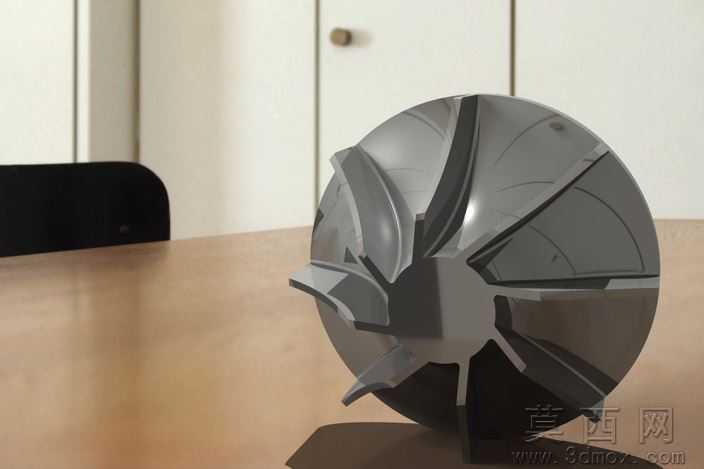

本作品为蒸汽轮机核心叶轮部件的三维建模成果，建模阶段以汽轮机叶轮的实际工作逻辑为核心依据，首先梳理叶轮的整体结构组成：包含轮盘主体、周向均匀排布的扭曲叶片、叶片与轮盘的连接定位结构、轮盘中心的轴孔装配位几大核心模块。建模过程中先通过草绘绘制轮盘的截面轮廓，利用旋转特征生成轮盘的基础基体，保证轮盘的锥度、壁厚过渡完全符合汽轮机叶轮的力学设计要求，避免应力集中问题。针对周向的扭曲叶片，采用曲面建模方式构建叶片的型面：先绘制不同截面高度的叶片翼型轮廓线，通过放样曲面生成单个叶片的完整曲面，再对曲面进行加厚处理生成实体叶片，过程中反复调整叶片的安装角、扭曲弧度，保证叶片的型线符合蒸汽导流的气动要求，让蒸汽流经叶片时能够高效完成动能到机械能的转换。完成单个叶片建模后，通过圆周阵列命令按照设计的叶片数量完成整圈叶片的排布，严格保证每个叶片的间距一致、安装角度统一，避免出现动平衡偏差。材质与渲染阶段，为轮盘和叶片赋予高温合金钢材质，调整材质的金属粗糙度、反射参数，还原金属部件经过精加工后的哑光金属质感，同时添加细微的表面纹理模拟实际加工留下的痕迹；场景搭建时选用黄昏逆光的环境光，通过光线穿透叶片间隙的光影效果，突出叶片的扭曲曲面结构和轮盘的厚重质感，渲染过程中调整景深参数，让视觉焦点集中在叶轮的核心结构上，清晰展现叶片与轮盘的连接细节。设计过程中重点考量了叶轮的结构合理性：叶片与轮盘的连接位置做了圆角过渡处理，降低工作状态下的应力集中风险；轮盘中心轴孔位置设计了定位台阶，保证后续与传动轴装配时的同轴度；整圈叶片的排布经过动平衡模拟校验，确保高速旋转时的运行稳定性。整个模型完整还原了蒸汽轮机核心做功部件的结构特征，可用于汽轮机结构教学、动力设备原理演示等场景，模型的结构参数参考了小型工业汽轮机的叶轮设计比例，各部件的尺寸比例协调，装配关系清晰，能够直观展现蒸汽轮机通过加压蒸汽提取热能、驱动叶轮旋转完成机械功输出的核心工作原理。
