木质支架万向动态陀螺仪结构设计

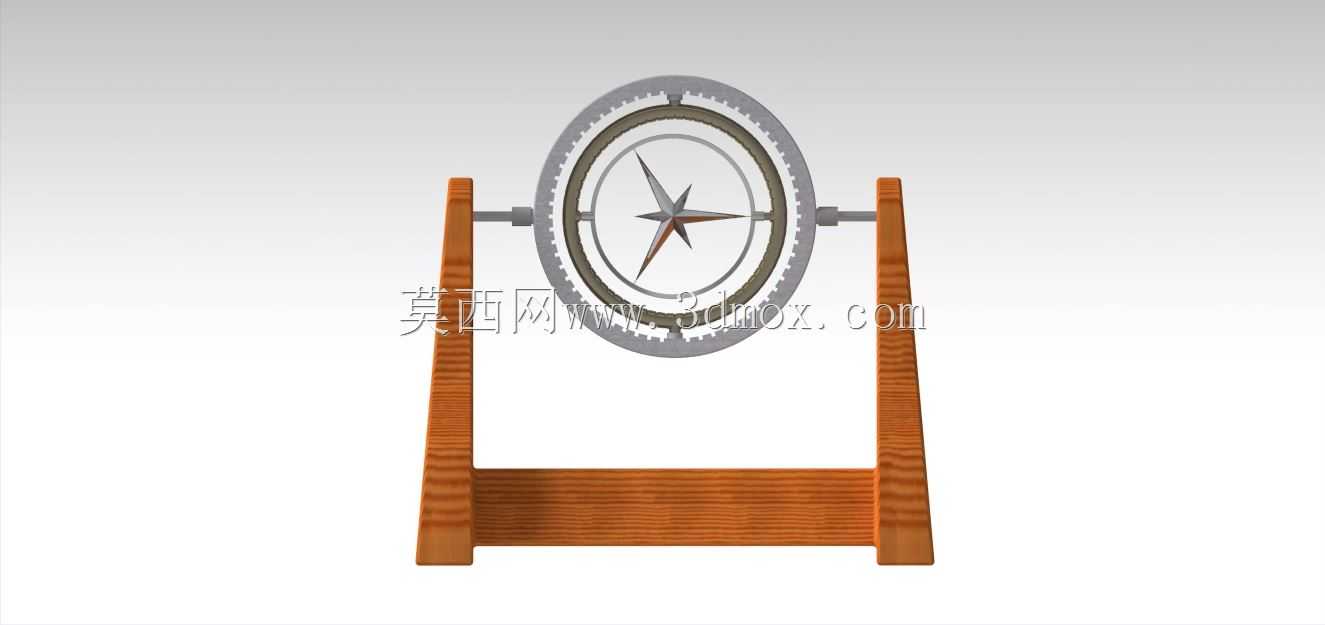

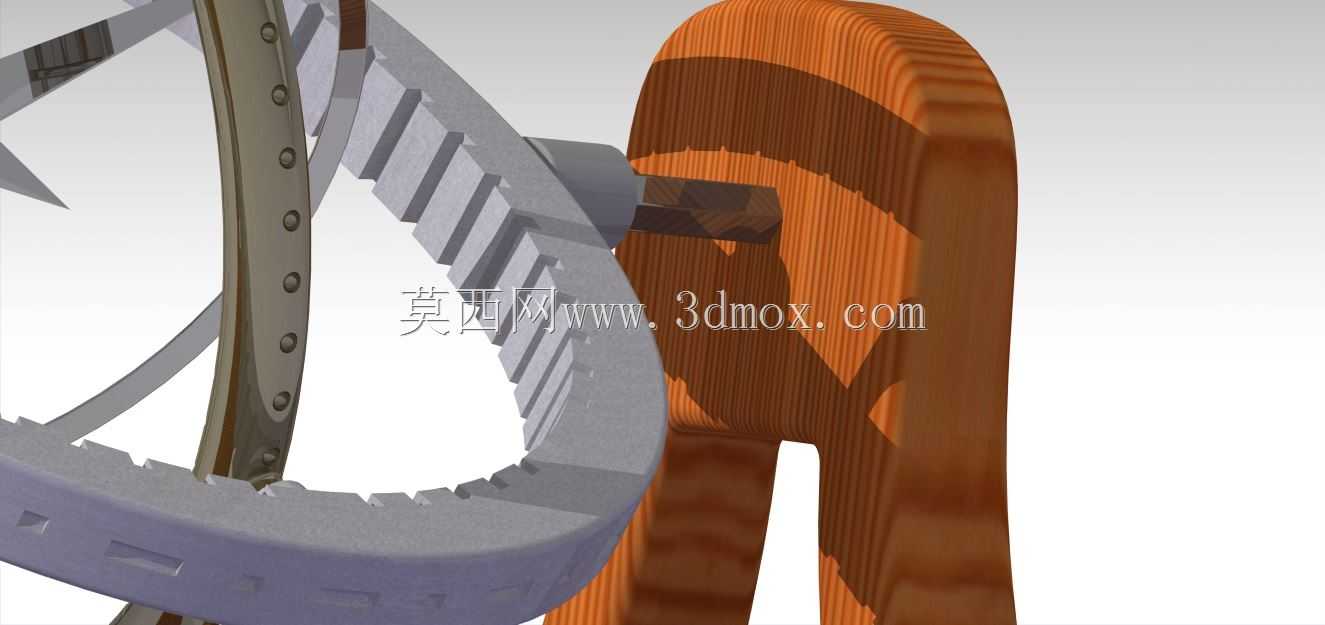

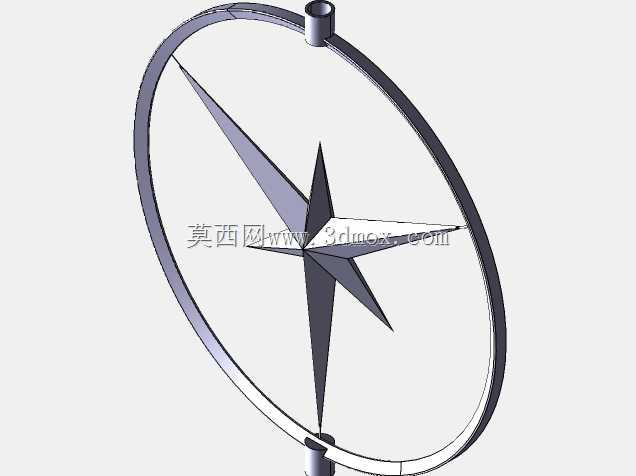

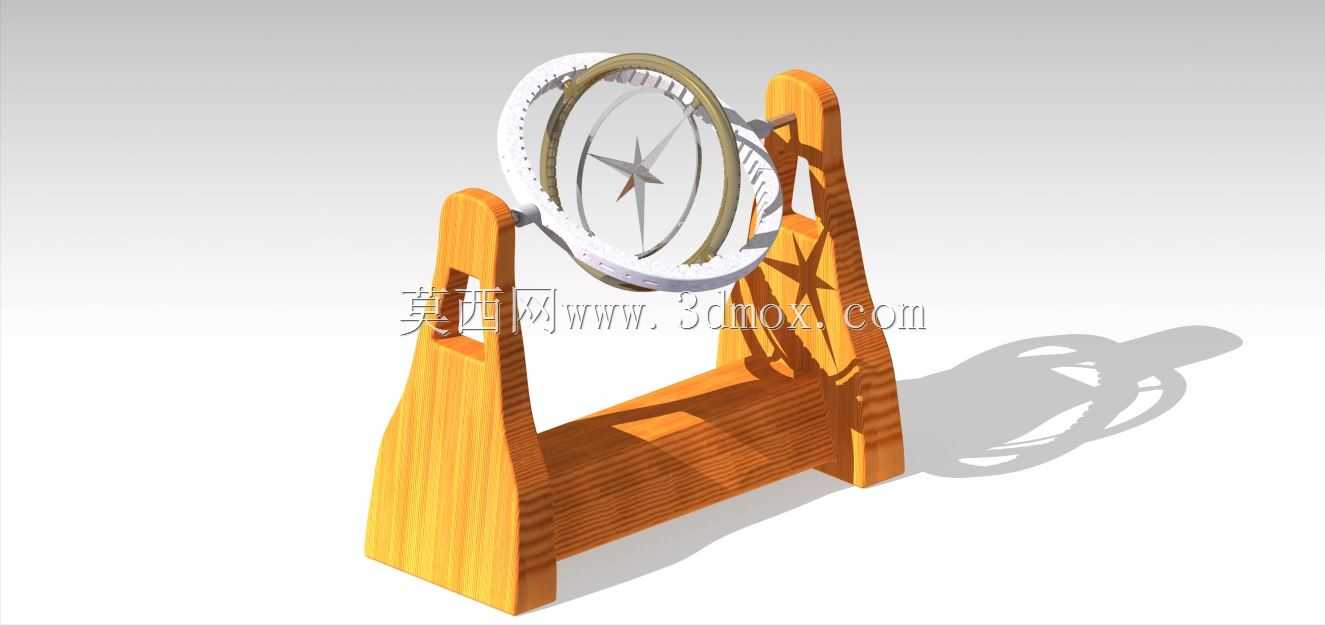

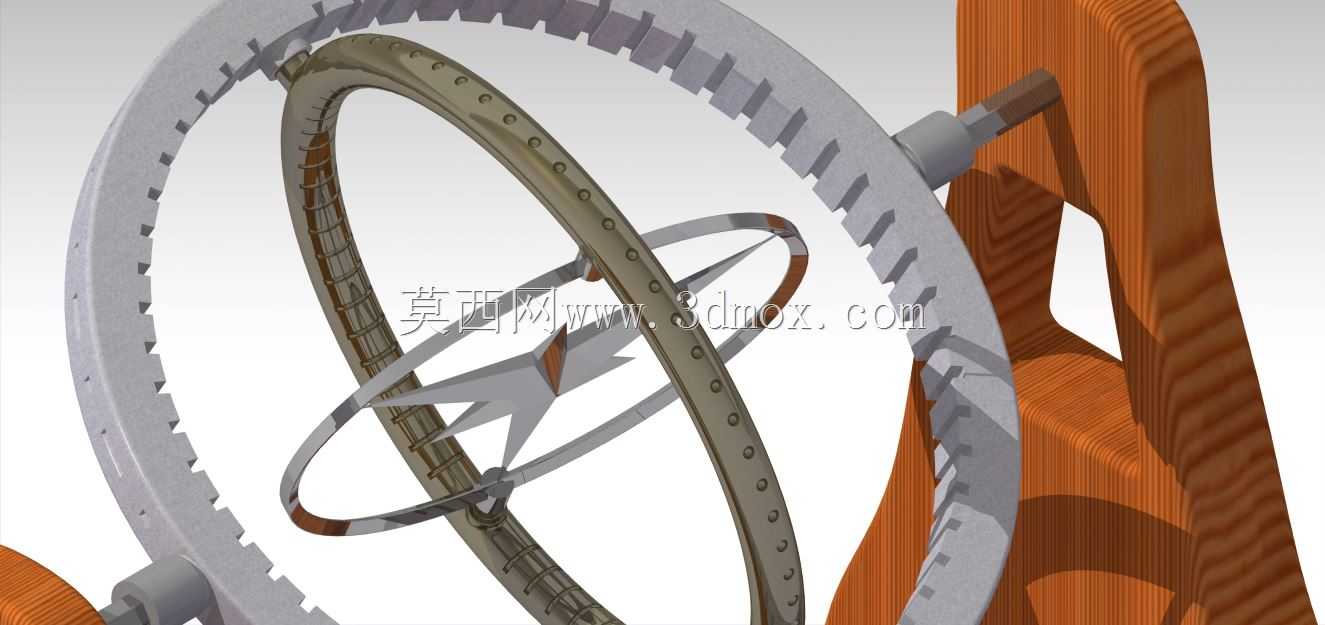

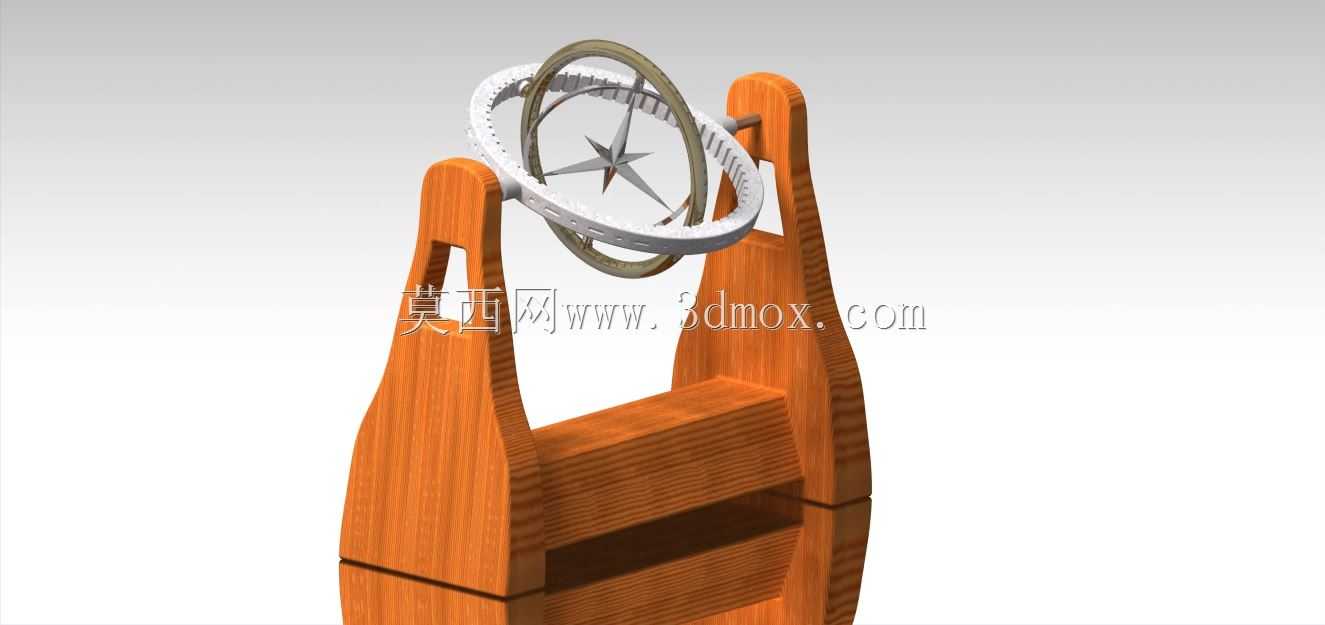

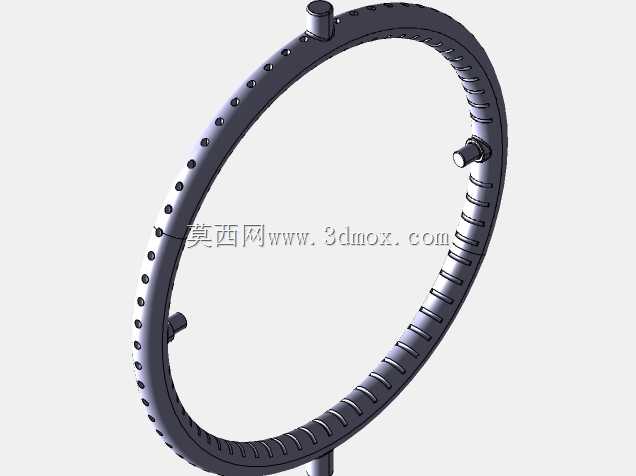

这套万向支架式动态陀螺仪，核心依托角动量守恒的刚体力学原理实现功能，在船舶导航、移动载体姿态稳定、教学演示等场景有着长期的应用落地。从结构组成来看，整套装置分为支撑底座、万向环架、惯性转子三个核心部分，外层采用仿木质纹理的A形支撑结构，两个对称的立式支架顶端预留同轴转动副安装位，为内环架提供稳定的旋转支撑边界，支架底部采用一体化拼接结构，无需额外紧固件即可保证放置状态的稳定性，整体底座的支撑跨度可适配常规桌面级安装场景，不会出现重心偏移倾覆的问题。中间的万向环架采用两层正交布置的环形结构，外层环与支架转动副连接，可绕水平横轴实现360度旋转，内层环通过垂直于外层环转轴的转动副与外环连接，可绕纵向轴独立旋转，两层环架的转动副均采用间隙配合设计，转动阻尼控制在极低范围，避免额外摩擦力矩干扰转子的定轴特性。中心的惯性转子采用星形辐条式结构，在保证转动惯量满足要求的前提下尽可能降低自身重量，转子的转轴与内层环架的安装位同轴，当转子获得初始角速度高速旋转时，基于角动量守恒特性，无论外层支架、外环架如何转动调整方向，内层转子的转轴指向会始终保持初始设定方向，不会随载体的转动发生偏移，这一特性正是船舶导航、移动设备姿态校准的核心原理——当船舶在海面发生转向、横摇、纵摇时，陀螺仪的转子指向始终保持固定方位，即可为导航系统提供稳定的方位基准，避免载体姿态变化带来的导航偏差。在日常民用场景中，这套定轴特性也是自行车行驶时保持动态平衡的核心原理，车轮高速旋转时产生的角动量会抵抗车身倾斜的力矩，帮助骑行者维持平衡。设计这套结构时，需要重点把控各转动副的同轴度公差，尤其是两层正交环架的转轴垂直度，若两轴存在角度偏差，会导致转子转动时产生额外的进动力矩，直接影响定轴精度；同时各转动副的配合间隙需要控制在合理范围，间隙过大会导致环架晃动产生指向误差，间隙过小则会增大转动阻尼，加快转子转速衰减。整套结构的外形尺寸适配桌面级演示场景，支架高度、环架直径的比例经过配重校核，整体重心落在底座支撑面的几何中心范围内，即使环架转动到极限角度，整体重心也不会超出支撑边界，保证放置使用时的稳定性。
