一体式轴承安装固定座结构三维设计

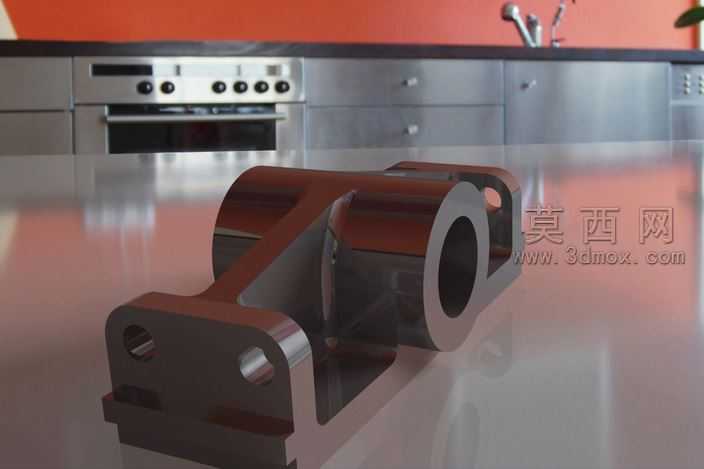

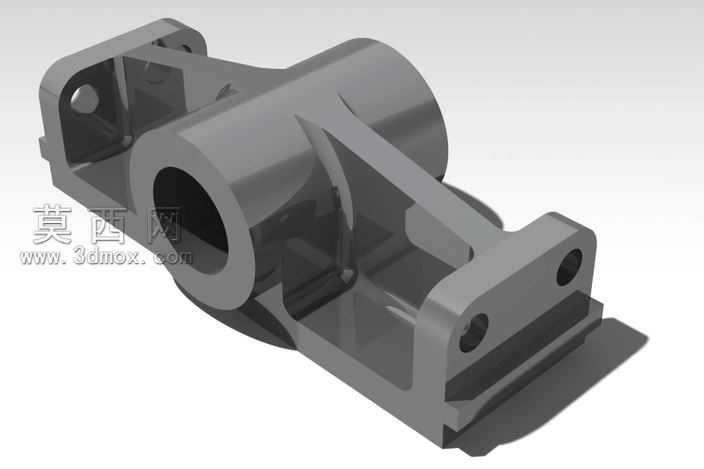

本作品为轴承配套安装固定座的三维建模成果，建模过程围绕轴承安装定位的核心功能展开，首先完成整体结构的草绘轮廓搭建，以中心轴承孔的轴线为核心基准，依次向外延伸出两侧的安装支撑臂与底部定位基座结构。建模阶段严格遵循机械加工的工艺合理性要求，对轴承孔的内壁公差预留、安装面的平面度要求、连接孔的位置度约束都做了对应参数化设置，方便后续根据不同规格轴承做参数调整适配。渲染阶段采用哑光金属材质模拟铸铁加工后的零件质感，对轴承孔内壁做了轻微的粗糙度区分，体现精加工面与毛坯面的质感差异，同时添加柔和的环境光与定向补光，清晰展现结构的加强筋过渡、边角倒角、安装孔位等细节，避免阴影遮挡关键结构特征。结构设计上，中心轴承孔采用贯通式设计，可适配对应规格的深沟球轴承安装，两侧支撑臂设置有带沉台的安装通孔，用于将整个座体固定在设备机架上，底部基座设置有定位卡槽，可实现安装时的快速对位，减少装配调整工作量；轴承孔与两侧支撑臂之间设计有三角形加强筋结构，在不额外增加整体壁厚的前提下大幅提升结构的抗扭、抗弯承载能力，避免轴承运行过程中座体出现形变影响传动精度。整体设计思路围绕实用性展开，兼顾结构强度、装配便捷性与加工工艺性，所有边角都做了R2-R5的圆角过渡，既避免加工过程中出现应力集中问题，也能去除锐边提升装配操作的安全性，模型的所有特征都保留了可编辑的参数化历史记录，可根据实际使用场景的载荷、安装尺寸需求快速调整对应参数，生成适配不同工况的变体结构。
