太阳能光伏板单轴deger跟踪支架结构设计

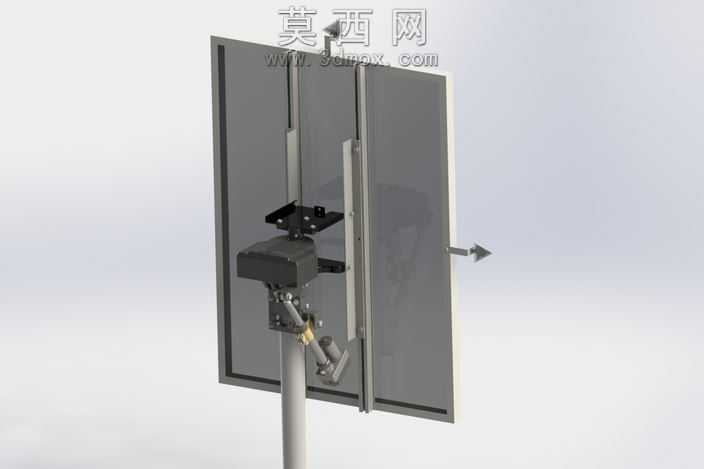

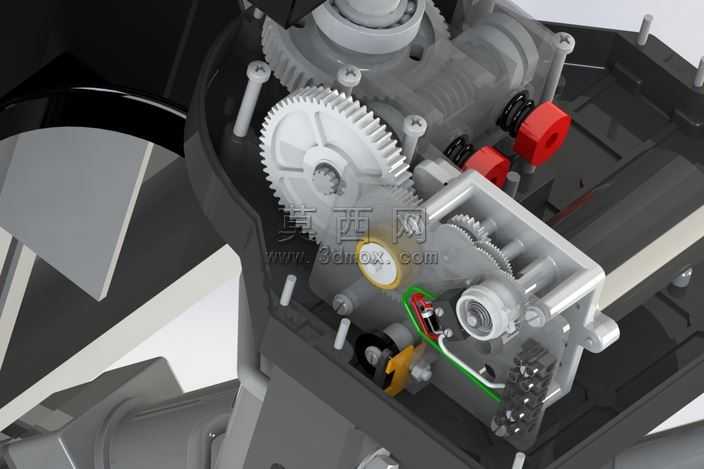

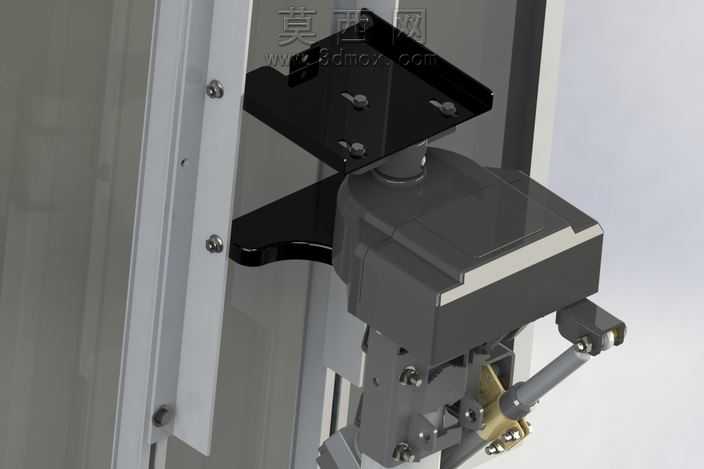

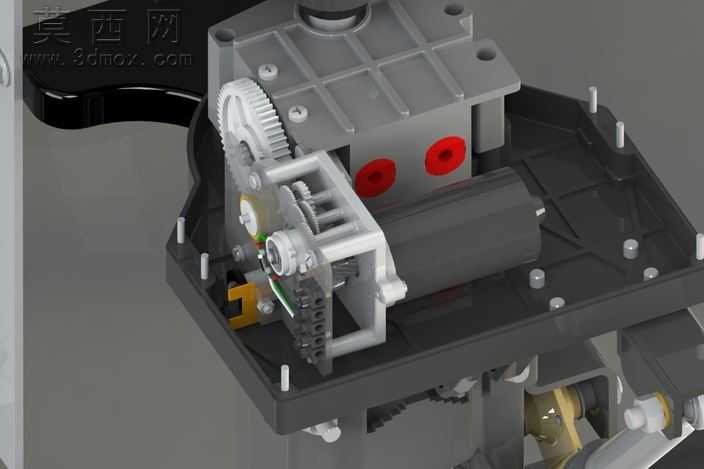

本作品为太阳能光伏板配套的deger跟踪装置三维建模成果，建模过程中首先梳理单轴光伏跟踪系统的运动逻辑，以立柱支撑结构为核心基准，依次完成底部回转驱动模块、俯仰调节连杆机构、光伏板安装框架的参数化建模，确保各部件装配间隙符合机械设计公差要求。建模阶段对驱动舵机的安装位、连杆铰接点的转动自由度做了精准约束，还原真实场景下跟踪装置随太阳方位角调整光伏板角度的运动特性，所有铰接位置均预留了标准紧固件的安装孔位，支撑立柱采用变径结构设计，兼顾底部安装强度与上部承载轻量化需求。材质渲染环节，光伏板主体采用哑光深灰的光伏层压玻璃材质，模拟真实光伏组件的漫反射质感，支撑金属结构件采用镀锌钢材材质，表面添加细微的金属颗粒纹理与防锈涂层质感，驱动模块外壳采用哑光黑色工程塑料材质，连杆铰接处的金属销轴做了高光金属质感处理，区分不同部件的材质属性提升模型真实感。结构设计上采用单轴斜单轴跟踪逻辑，通过线性推杆配合铰接连杆实现光伏板的俯仰角度调节，底部回转支撑可实现水平方向的角度调整，整套机构可驱动光伏板在全天范围内追踪太阳位置，相比固定支架可大幅提升光伏组件的发电效率。建模过程中对光伏板安装框架的卡槽结构做了细节还原，框架边缘设置有光伏板嵌入的限位槽与压块安装位，可适配标准尺寸的光伏组件安装，驱动模块与立柱的连接法兰做了螺栓孔阵列设计，满足现场安装的紧固需求，整体结构无冗余部件，传动路径简洁高效，可直接用于光伏跟踪系统的结构验证、运动仿真演示以及相关教学场景使用，模型装配层级清晰，各部件可单独拆分编辑，方便后续针对不同安装场景做参数调整与结构优化。
