金属滚花防滑棘轮工具手柄结构设计

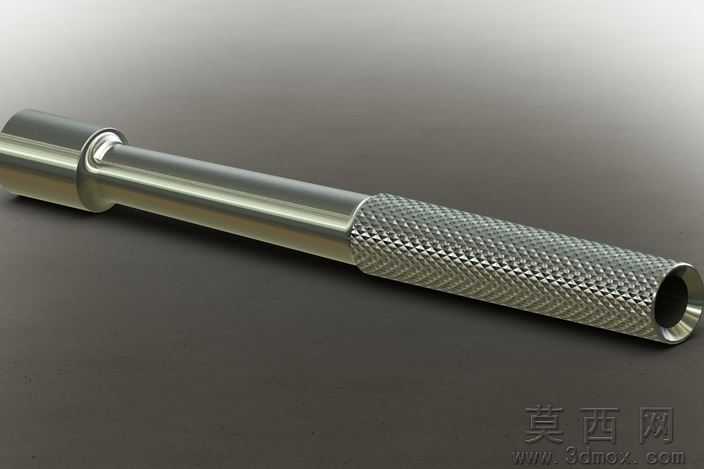

本作品为棘轮工具配套的金属操作手柄三维建模设计，整体采用一体化金属杆身结构设计，建模阶段优先保证结构尺寸的工程实用性，从手柄的功能分区出发拆分建模模块：前端为棘轮机构对接套筒段，采用等径圆柱结构，端部做内凹限位台阶设计，建模时严格控制套筒内径与对接段的同轴度公差，保证与棘轮驱动头的装配适配性，避免出现装配卡顿或间隙过大的问题；中间段为光滑过渡杆身，做了细微的直径收窄过渡处理，既平衡整体重量分布，也优化视觉上的修长质感；握持段采用网纹滚花结构设计，建模时通过阵列菱形凸起纹理实现滚花效果，纹理深度控制在0.3mm-0.5mm区间，既保证握持时的摩擦力，避免施力过程中打滑，也不会因纹理过深造成硌手、易积存污渍的问题；手柄尾端做了内凹中空设计，在保证结构强度的前提下降低整体重量，尾端边缘做圆角钝化处理，避免使用过程中划伤手掌。渲染阶段采用金属镀铬材质，调整材质的反射粗糙度参数，光滑杆身部分设置较低的粗糙度值，呈现光亮的金属镜面反射效果，还原五金工具的金属质感；滚花握持段适当提高粗糙度值，弱化反射强度，突出滚花纹理的凹凸立体感，背景采用低饱和度的哑光深灰色背景，搭配柔和的侧方打光，让光线沿杆身轴向形成自然的明暗过渡，清晰展现杆身的圆柱轮廓与滚花区域的纹理细节。设计思路上围绕手动工具的使用场景展开，整体长度适配成年人手掌的握持发力范围，滚花区域的长度覆盖手掌主要接触位置，杆身的直径经过多轮调整，既保证足够的抗扭强度，满足棘轮工具大扭矩施力的使用需求，也不会因直径过粗造成握持费力，各段之间的过渡位置全部做圆角处理，避免应力集中的同时提升握持舒适度，整体结构无多余装饰部件，完全服务于工具手柄的实用功能，符合手动工具配件的工业设计逻辑。
