跨音速风洞试验段结构设计方案

项目分类:机械设备 发布时间:2022-09-08 ID:694584
  • 跨音速风洞试验段结构设计方案
  • 跨音速风洞试验段结构设计方案
  • 跨音速风洞试验段结构设计方案
  • 跨音速风洞试验段结构设计方案
  • 跨音速风洞试验段结构设计方案
  • 跨音速风洞试验段结构设计方案
  • 跨音速风洞试验段结构设计方案
  • 跨音速风洞试验段结构设计方案
  • 跨音速风洞试验段结构设计方案
  • 跨音速风洞试验段结构设计方案
  • 跨音速风洞试验段结构设计方案
  • 跨音速风洞试验段结构设计方案
  • 跨音速风洞试验段结构设计方案
  • 跨音速风洞试验段结构设计方案
  • 跨音速风洞试验段结构设计方案
  • 跨音速风洞试验段结构设计方案
  • 跨音速风洞试验段结构设计方案

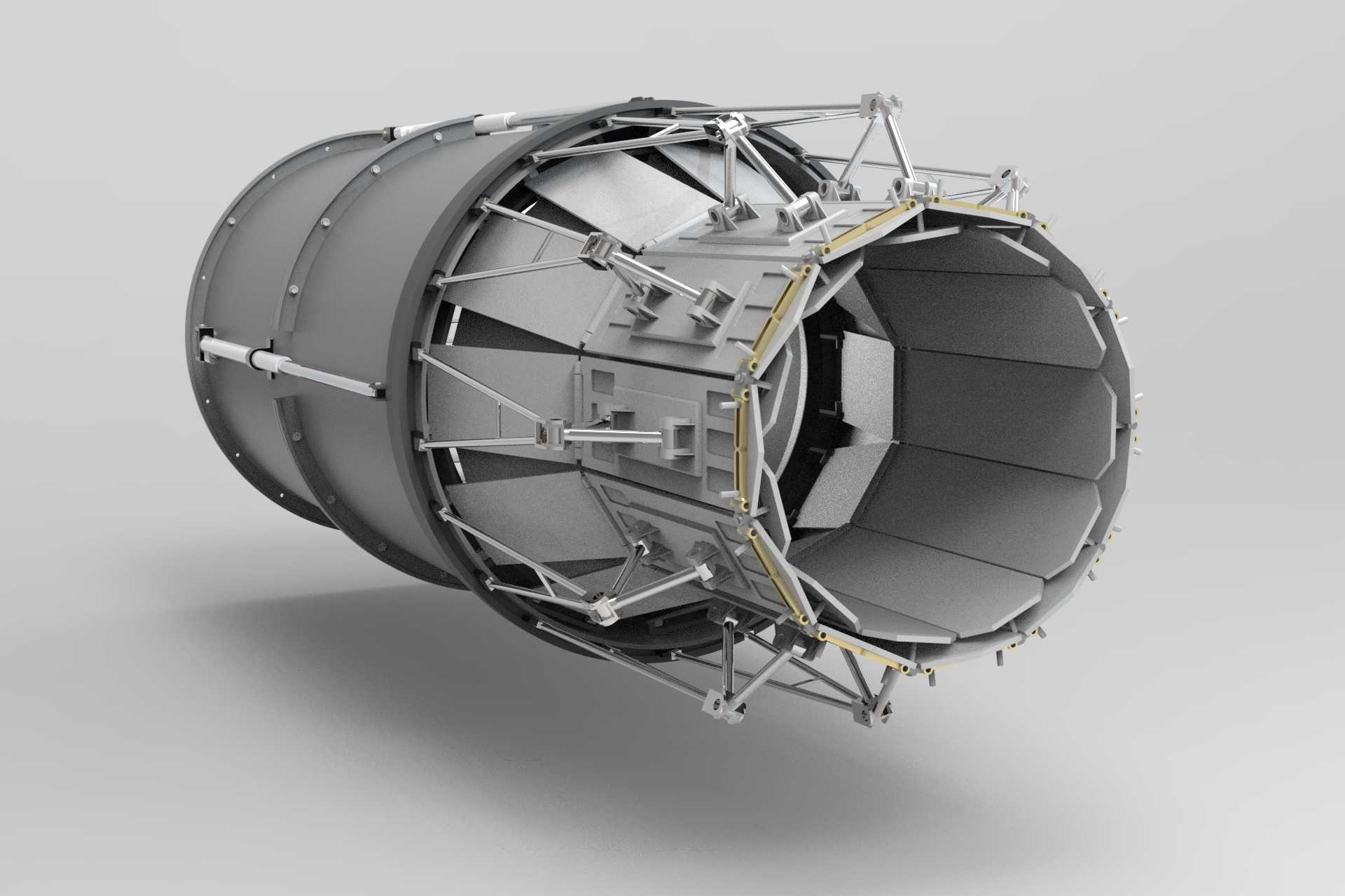

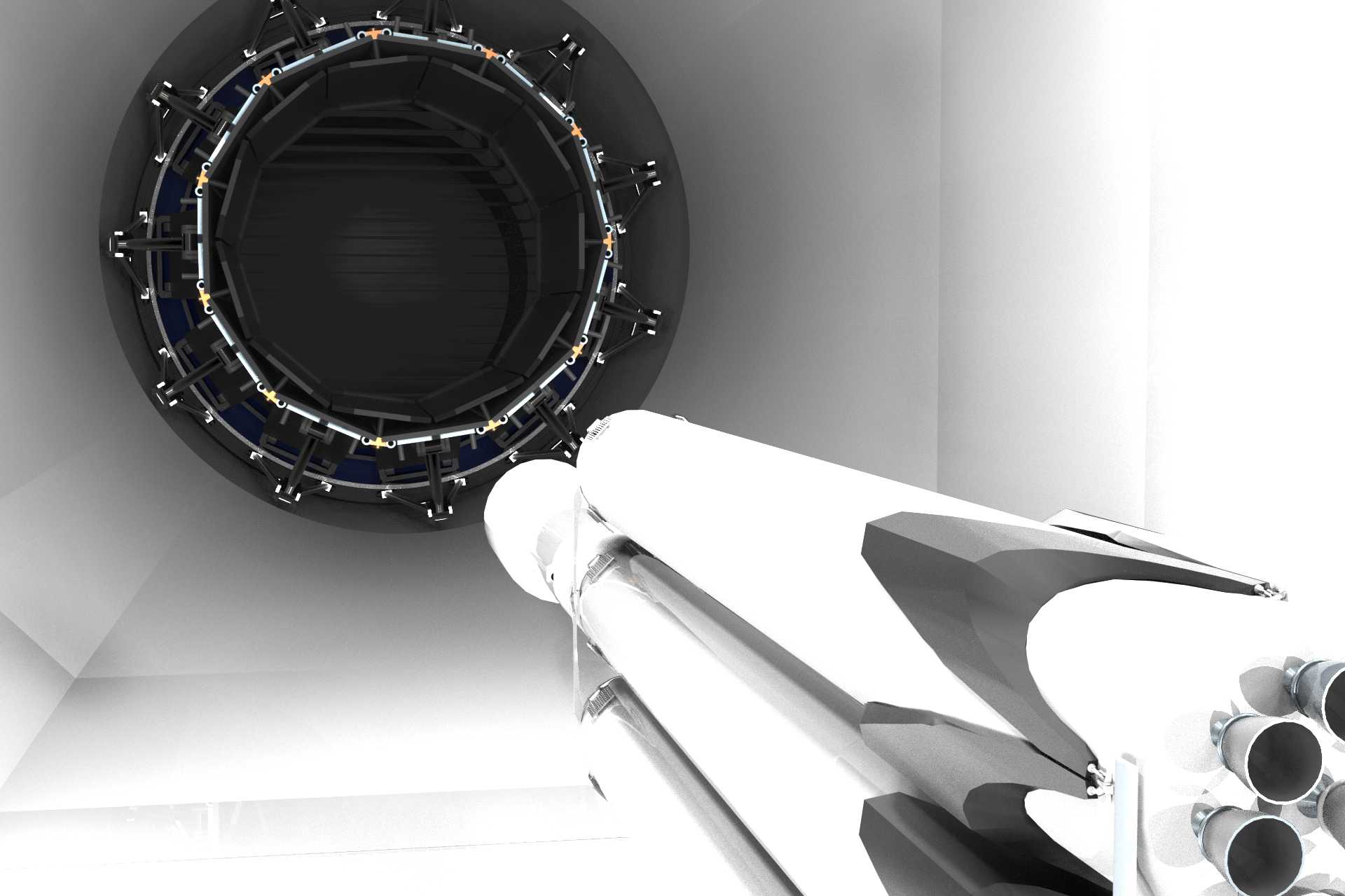

  在航空航天、高速轨道交通、高性能赛车等领域的气动性能研发环节,风洞试验是获取真实流场数据、验证气动设计合理性不可替代的核心手段,而跨音速风洞试验段作为整个风洞系统中直接安放测试件、完成流场观测与数据采集的核心舱段,其结构设计合理性直接决定试验数据的可信度与试验效率。这套试验段结构适配马赫数0.8到1.2区间的跨音速测试需求,覆盖了多数民用航空器巡航、高速列车明线交会、赛车极速工况下的流场模拟场景,能够为测试件提供均匀度偏差小于0.5%的稳定流场,避免因流场畸变导致的测试数据失真。从功能布局来看,整个试验段分为三个核心功能区:前端的喷管调节段、中部的测试舱段、后端的流场稳定段,其中喷管段采用可调喉道设计,

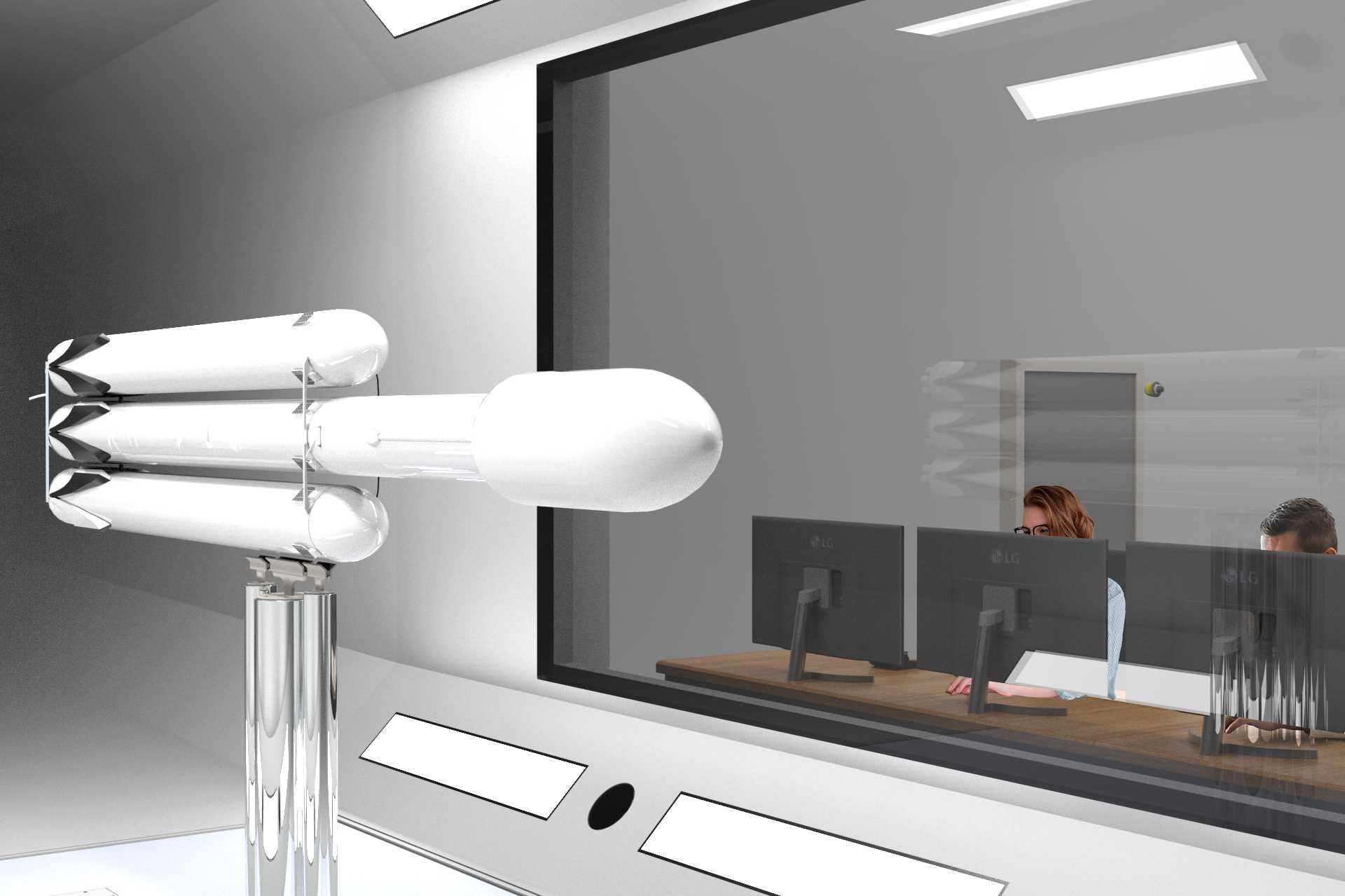

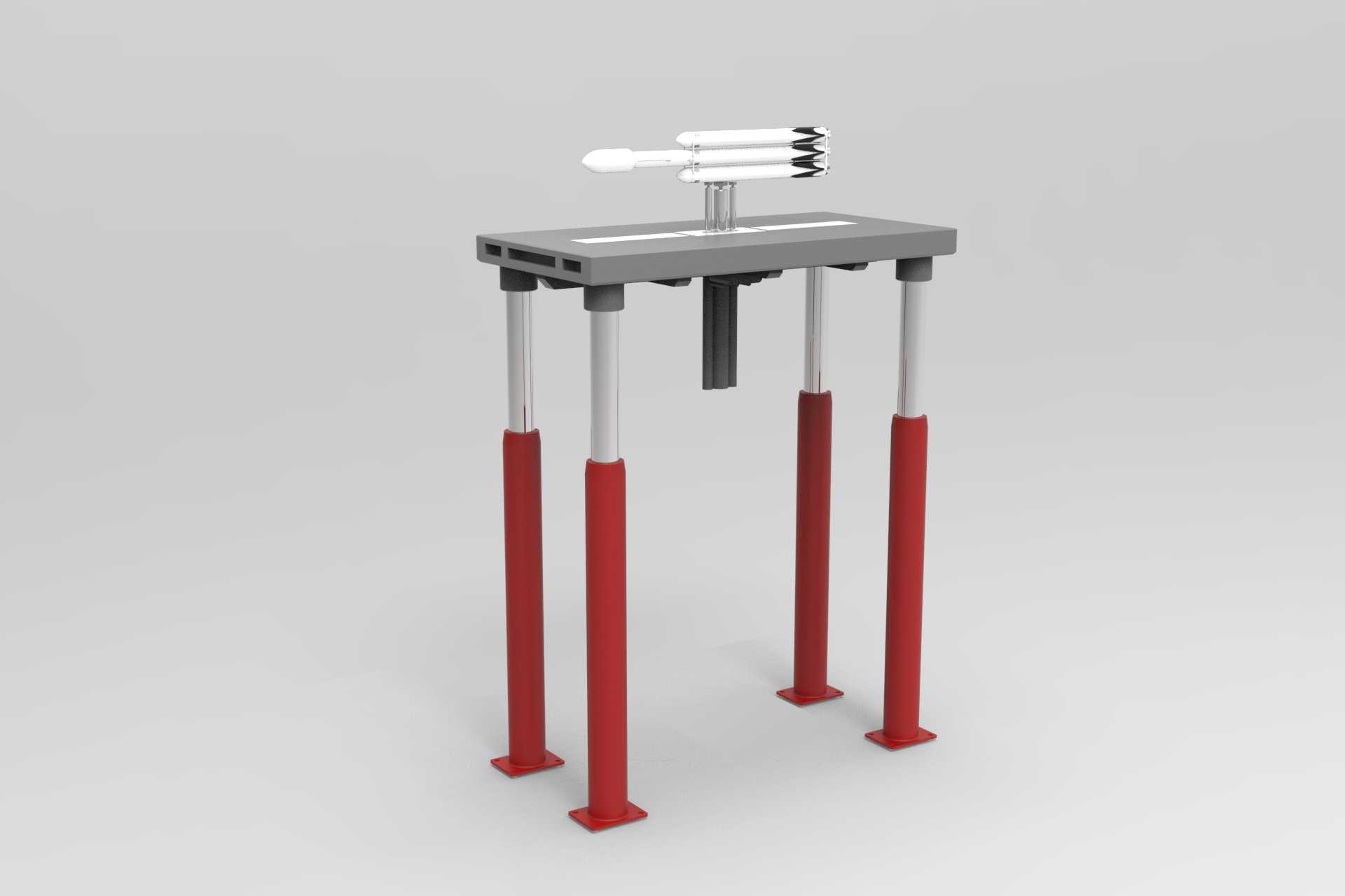

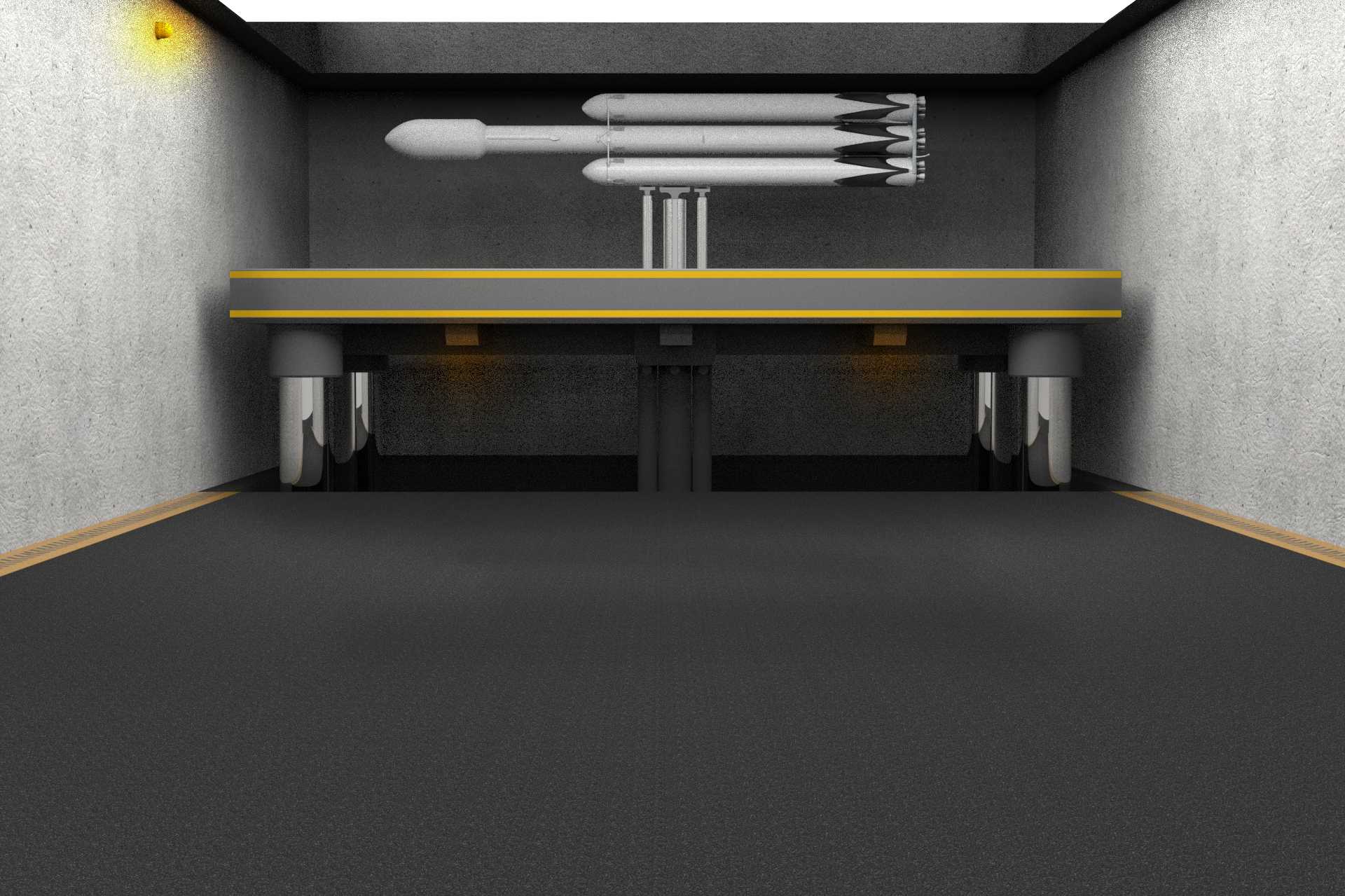

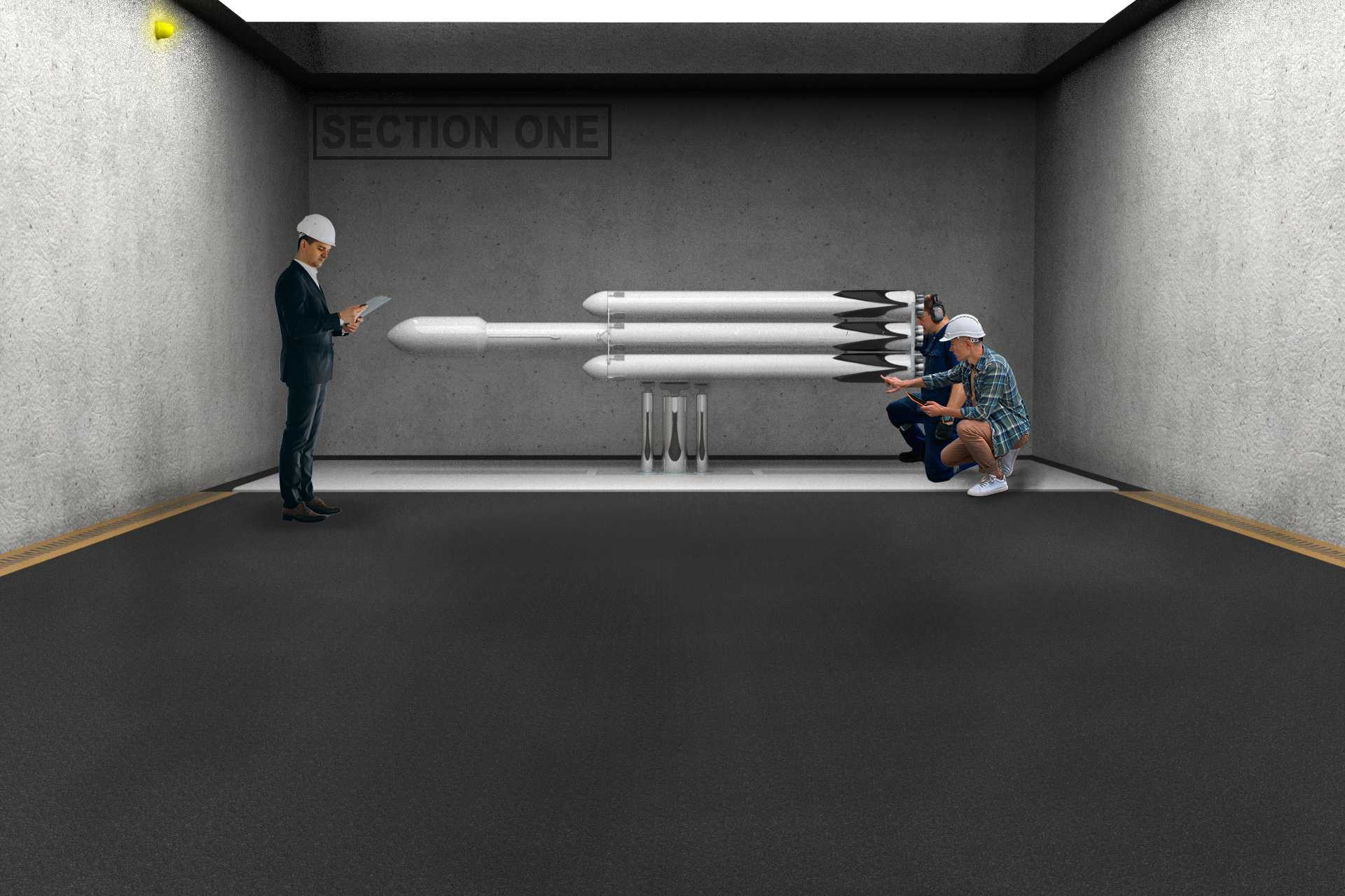

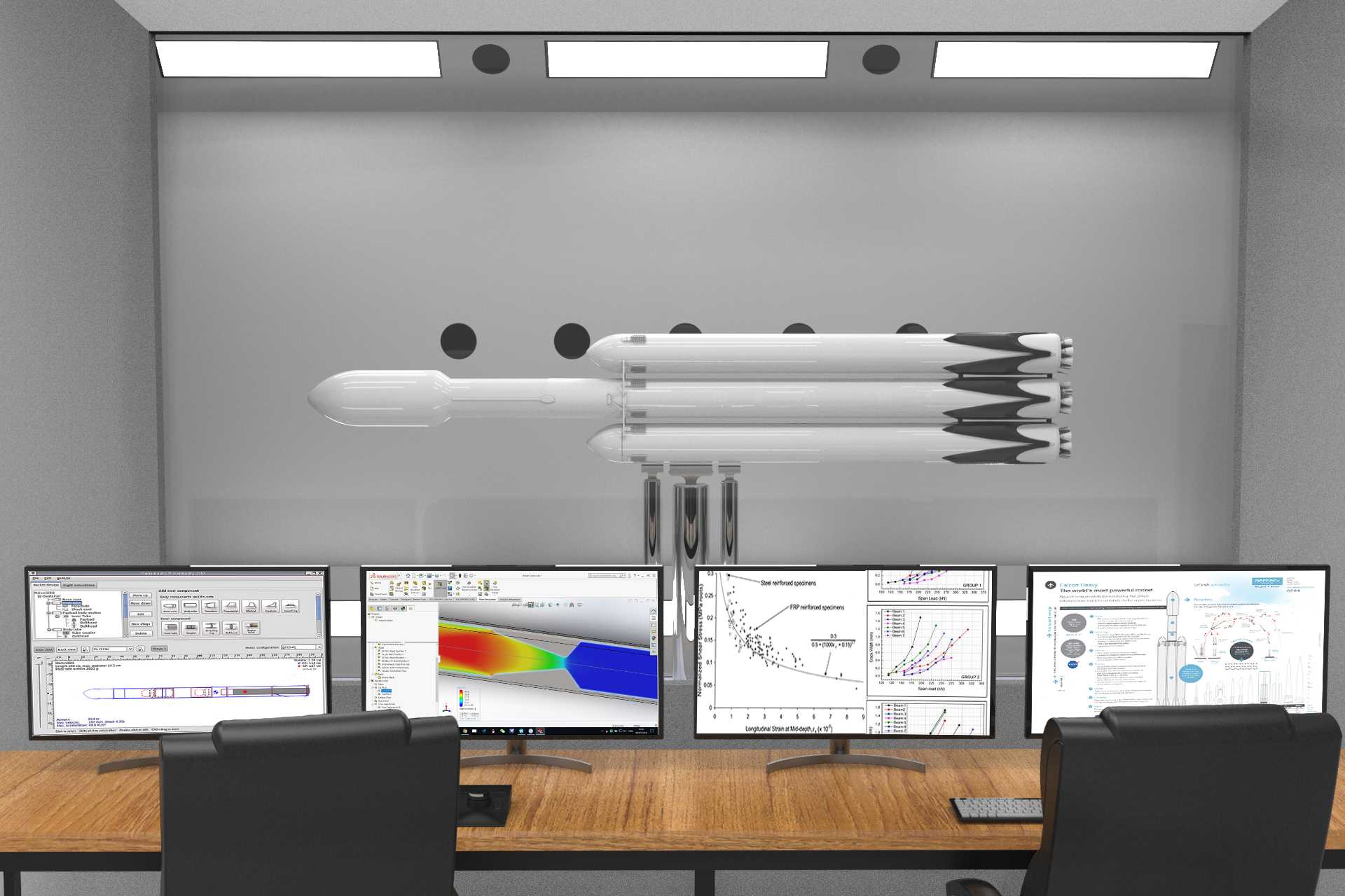

  通过型面的连续变化实现气流加速到目标跨音速区间,型面加工的形位公差控制在0.02mm/m以内,避免壁面台阶引发的激波反射干扰测试区流场。测试舱段预留了多维度的传感器安装接口,包括壁面静压孔、总压耙安装位、光学观测窗口,能够同时支持接触式压力数据采集与非接触式的PIV粒子图像测速、纹影观测需求,观测窗口采用高平整度的光学钢化玻璃,安装后与舱段内壁的阶差控制在0.1mm以内,防止窗口凸起或凹陷引发局部流场分离。为了适配不同尺寸测试件的安装固定需求,舱段内部集成了三套独立驱动的液压活塞式装载坡道机构,每套活塞都配备独立的位移反馈与锁紧结构,能够根据测试件的外形尺寸、支撑位置调整支撑高度与固定点位,单活塞的承载能力不低于5t,

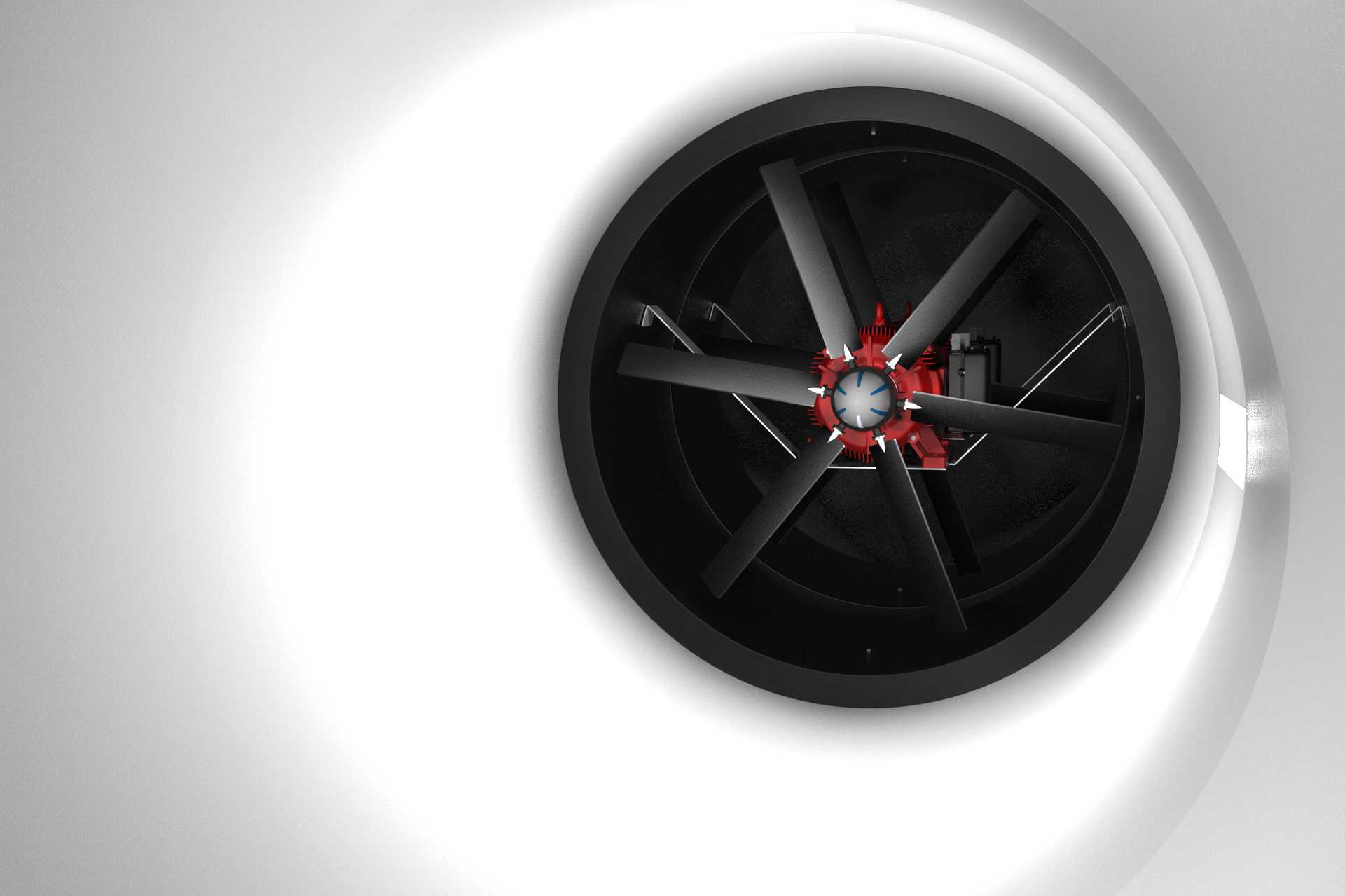

  调整行程覆盖0到800mm区间,既可以支撑缩比飞行器模型,也可以满足高速列车头型、赛车整车模型的安装固定需求,活塞伸出到位后采用液压锁与机械锁双重锁紧,避免高速气流冲击下支撑结构出现微幅振动影响测试精度。在流场驱动端,试验段配套的双风扇增压结构能够提供稳定的总压输入,配合喷管段的型面调节,可以在测试舱内实现连续的马赫数调节,无需更换喷管块就能完成不同跨音速工况的测试切换,大幅缩短单次试验的准备周期。考虑到跨音速工况下容易出现激波反射、壁面干扰等问题,试验段的壁板采用了开孔率连续可调的透气壁设计,能够根据当前测试马赫数调整壁板开孔率,有效削弱洞壁干扰对测试区流场的影响,让测试区的有效流场范围占比提升15%以上,

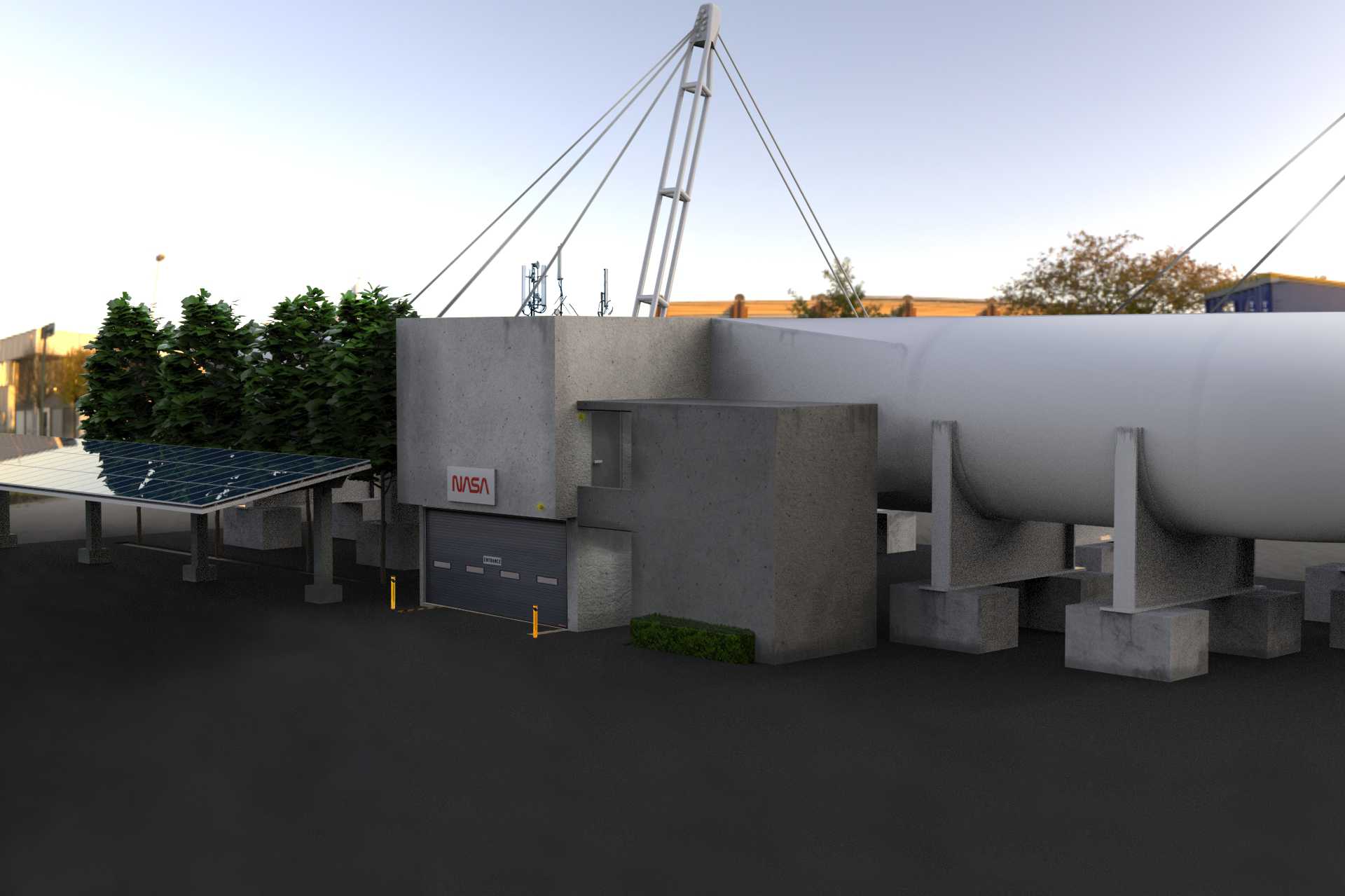

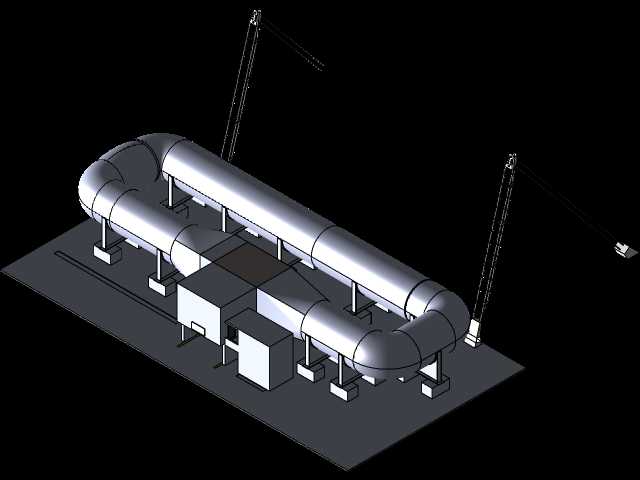

  能够容纳更大尺寸的缩比模型,降低模型缩比带来的雷诺数模拟误差。从安装边界来看,整个试验段采用混凝土支墩架空安装,支墩的位置避开了舱段的法兰连接面与观测窗口位置,每个支墩上方都设置了减震垫,隔绝地面振动对舱段内测试设备的影响,舱段整体的水平度安装要求控制在0.1mm/m以内,避免因安装倾斜导致的流场重力分层问题。舱段的进出口法兰采用标准化的高压密封结构,能够承受最高0.4MPa的舱内压差,密封件采用耐老化的氟橡胶材质,长时间运行下不会出现泄漏导致的流场压力波动。在日常试验流程中,测试件通过外部转运平台送入试验段后,可通过液压活塞坡道调整到测试中心位置,完成支撑固定与传感器接线后,关闭舱门即可开始流场调试,整个准备流程相比传统固定支撑结构的试验段缩短40%左右,同时活塞支撑结构的固有频率经过优化设计,避开了跨音速工况下的气流脉动频率区间,不会在试验过程中出现共振问题。另外,试验段的外部预留了走线管廊与设备安装平台,能够方便测试人员布置传感器线缆、安装观测设备,平台的护栏与爬梯结构符合高空作业的安全规范,日常维护时可以直接到达舱段的各个观测窗口与操作位,无需额外搭建脚手架。
