日本MUTOH DE-04-C伸缩导线式线性编码器

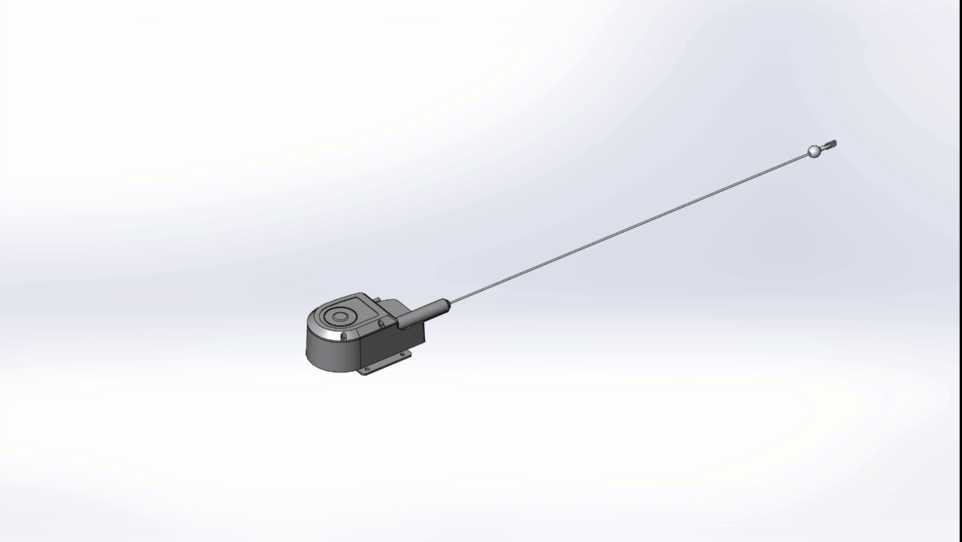

　　在工业自动化位移检测场景中，拉绳式线性编码器一直是长行程、有限安装空间工况下的常用检测元件，这款DE-04-C型线性编码器采用可伸缩导线的结构形式，适配多数需要直线位移反馈的设备安装需求。从结构设计来看，主体采用压铸铝合金壳体，底部带两个对称的安装固定孔位，安装时可直接通过螺栓固定在设备的静止基座上，出线端的测头通过螺纹连接结构固定在设备的运动部件上，运动部件移动时带动内部的不锈钢拉绳同步伸缩，内部的卷簧机构始终保持拉绳处于张紧状态，不会因为设备运动的加速度出现松绳、跳数的问题。

　　实际应用中，这类线性编码器常被用在木工机械的推台行程检测、液压油缸的活塞伸出量反馈、仓储物流设备的升降位置定位、工程车辆的支腿伸缩量检测等场景，相比光栅尺这类需要严格平行安装的检测元件，它对安装面的平行度、同轴度公差要求更低，不需要额外加工高精度的安装基准面，在现场改造、老旧设备升级的项目中适配性更强，哪怕设备运动过程中存在小幅的偏摆、角度偏移，只要拉绳的出线角度在允许的偏摆范围内，都能保证检测精度不会出现超差。

　　从功能特性上看，这款编码器的拉绳出口处做了耐磨导向套设计，长期往复伸缩过程中不会因为拉绳和壳体的摩擦出现拉绳磨损、断丝的问题，壳体的接缝处做了密封胶条设计，能适配车间内多粉尘、少量切削液飞溅的工作环境，不需要额外加装防护外壳。内部的传感单元采用非接触式的磁感应原理，没有接触式磨损的部件，长期运行的寿命更长，不会像接触式电位器原理的拉绳传感器那样，长期使用后出现磨损导致的信号漂移、精度下降问题。

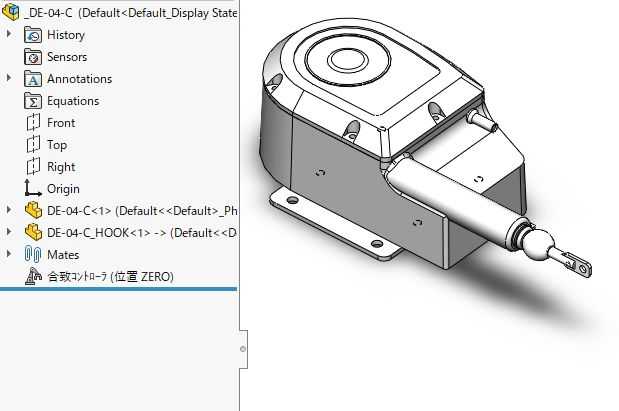

　　设计建模过程中，重点还原了拉绳完全收回的零位状态，也就是产品标注的位置ZERO状态，这个状态是设备安装调试时的基准位置，现场安装时需要将设备运动部件移动到零位对应位置，再固定编码器的测头，才能保证后续的行程检测数值和实际位移量匹配。建模时还原了壳体上的所有安装凸台、固定孔位、出线接口的尺寸，结构设计人员在做设备整体布局时，可以直接调用这个模型核对安装边界，不需要反复测绘实物尺寸，能避免出现安装干涉、固定孔位不匹配的问题。

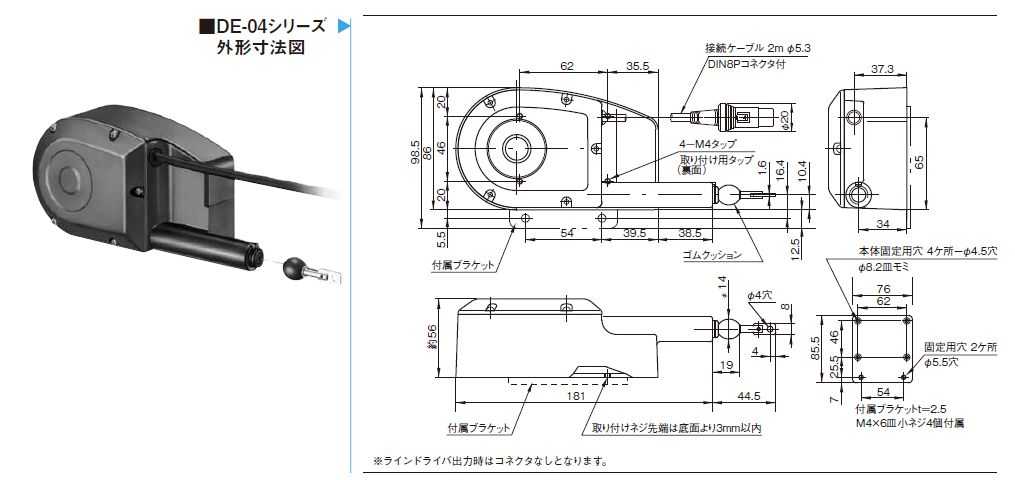

　　安装边界方面，主体壳体的安装孔中心距、壳体的整体长宽高尺寸都按照实物1:1还原，拉绳完全伸出时的最大行程对应拉绳的最大拉出长度，设计选型时需要提前核对设备的最大行程是否在编码器的测量范围内，同时要预留至少5%的行程余量，避免设备运动到极限位置时拉绳被硬拉超出量程，造成内部卷簧、拉绳的损坏。出线侧的导向头伸出长度也做了准确还原，在做设备的侧板、安装支架设计时，要预留出导向头的操作空间，方便后续安装时调整测头的固定位置，也能避免设备运动过程中运动部件和编码器导向头发生碰撞。

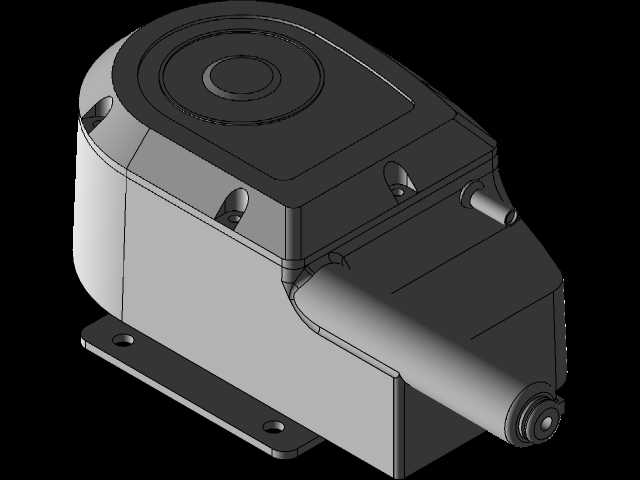

　　从结构细节来看，壳体顶部的圆形端盖是内部传感单元的调试维护窗口，后期如果需要调整信号参数、更换内部密封件，不需要将整个编码器从设备上拆下，直接打开顶部端盖就能操作，降低了后期维护的拆装工作量。测头位置采用了万向连接的结构设计，能抵消运动过程中拉绳和运动方向存在的小幅角度偏差，避免拉绳因为侧向力出现偏磨，延长拉绳的使用寿命。这类伸缩导线式的线性编码器，相比拉杆式的位移传感器，测量行程更长，整体安装尺寸更小，在长行程检测的工况下，不需要像光栅尺那样拼接尺身，也不会出现拼接带来的精度误差，整体的安装调试难度更低，对现场安装人员的技术要求也更友好。
