1英寸NPT螺纹3000PSI高压球阀结构设计

　　这款高压螺纹球阀的结构设计，完全围绕中高压流体管路的截断控制需求展开，适配公称压力3000PSI的工况场景，常见于液压动力站、高压气体输送管线、小型化工计量管路、油田井口辅助管线这类需要频繁通断操作、对密封可靠性要求较高的应用场景。从实际使用角度出发，这类小通径高压球阀不需要配套法兰焊接安装，直接通过两端1英寸NPT锥螺纹与管路旋接即可完成固定，安装边界紧凑，不需要预留法兰螺栓的操作空间，适合在管路排布密集、安装操作空间受限的设备内部集成使用。

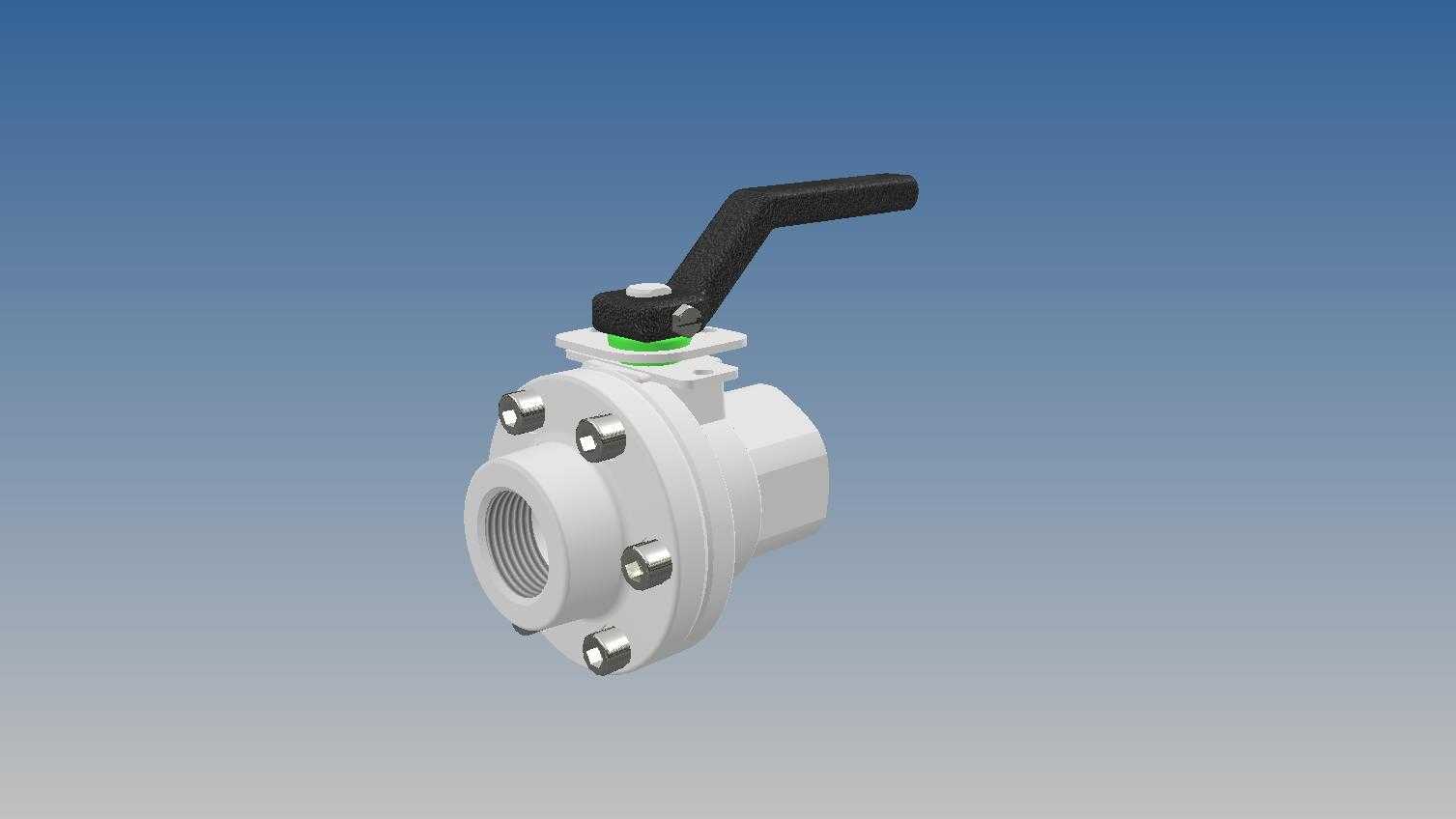

　　整体结构采用侧装式两片式阀体设计，阀体与侧盖通过六颗内六角圆柱头螺钉完成锁紧，相比一片式阀体结构，两片式结构的加工难度更低，内部流道的成型精度更容易控制，同时后期维护拆解时，只需要拆开侧盖即可更换内部密封件与阀芯，不需要将整个阀体从管路上完全拆下，大幅降低现场维护的工作量。阀芯采用浮动式球芯结构，在3000PSI的高压工况下，介质压力会将球芯推向出口侧的阀座，压力越高密封贴合越紧密，不需要额外设置预紧弹簧来提供密封比压，结构更简单，故障点更少。阀杆采用下装式防飞出结构，阀杆从阀体内部向上穿出，即使在阀杆填料压盖出现松动、或者管路出现异常水击压力的情况下，阀杆也不会被内部压力顶出阀体，避免高压介质泄漏的安全风险，这也是高压阀门设计中必须满足的安全结构要求。

　　操作手柄采用扁钢弯折成型，表面做防滑纹理处理，手柄与阀杆通过扁方结构配合传递扭矩，手柄转动90度即可完成全开到全关的操作，手柄上设置有限位结构，到达全开或全关位置时会被阀体上的限位块挡住，避免操作过位导致密封面磨损。阀杆与阀体之间的密封采用多层填料组合结构，靠近介质侧设置PTFE密封垫，外侧设置弹性填料，既可以耐受高压介质的冲刷，也可以补偿阀杆反复转动带来的磨损，长期使用不需要频繁调整填料压盖的压紧力。两端的NPT锥螺纹在设计时预留了足够的螺纹啮合长度，按照NPT螺纹的标准牙型加工，安装时配合密封带或螺纹密封胶使用，可以在3000PSI的压力下实现可靠的螺纹密封，不会出现螺纹连接处渗漏的问题。

　　流道设计采用全通径结构，球芯的通流直径与管路通径保持一致，介质流过阀门时的压力损失极小，不会出现节流导致的压降问题，也不容易在阀腔内积存介质杂质，适合输送带有少量固体颗粒的高压流体，比如液压油、高压水、天然气、惰性气体等介质。阀体外部的结构做了加厚处理，特别是螺纹连接部位与螺钉锁紧部位，壁厚按照3000PSI的额定压力做了强度校核，安全系数取常规工业阀门的1.5倍，即使出现短时的压力超调，也不会出现阀体开裂的问题。在建模过程中，所有配合面的公差都按照机械设计手册的推荐值选取，球芯与阀座的配合面粗糙度要求达到Ra0.8，保证密封面的贴合度，螺钉孔的位置度公差控制在0.1mm以内，保证侧盖装配时不会出现偏斜导致阀座受力不均的问题。

　　从安装尺寸来看，阀门两端螺纹的中心距、手柄转动的最大外廓尺寸都做了优化，手柄在全开位置时不会与相邻的管路或其他阀件发生干涉，整体安装占用的空间比同压力等级的法兰球阀小60%左右，非常适合集成在小型液压设备、高压加注设备、实验室高压管路系统中使用。在实际选型时，只需要确认管路通径为1英寸、连接螺纹为NPT锥螺纹、工作压力不超过3000PSI、介质与密封件材质兼容，就可以直接选用这款阀门，不需要额外做结构修改。设计过程中也充分考虑了加工工艺性，阀体采用模锻毛坯加工，相比铸造毛坯，材质致密度更高，承压能力更强，加工余量更小，适合批量生产，所有的加工面都可以在普通数控车床上完成，不需要特殊的专用加工设备，制造成本可控。
