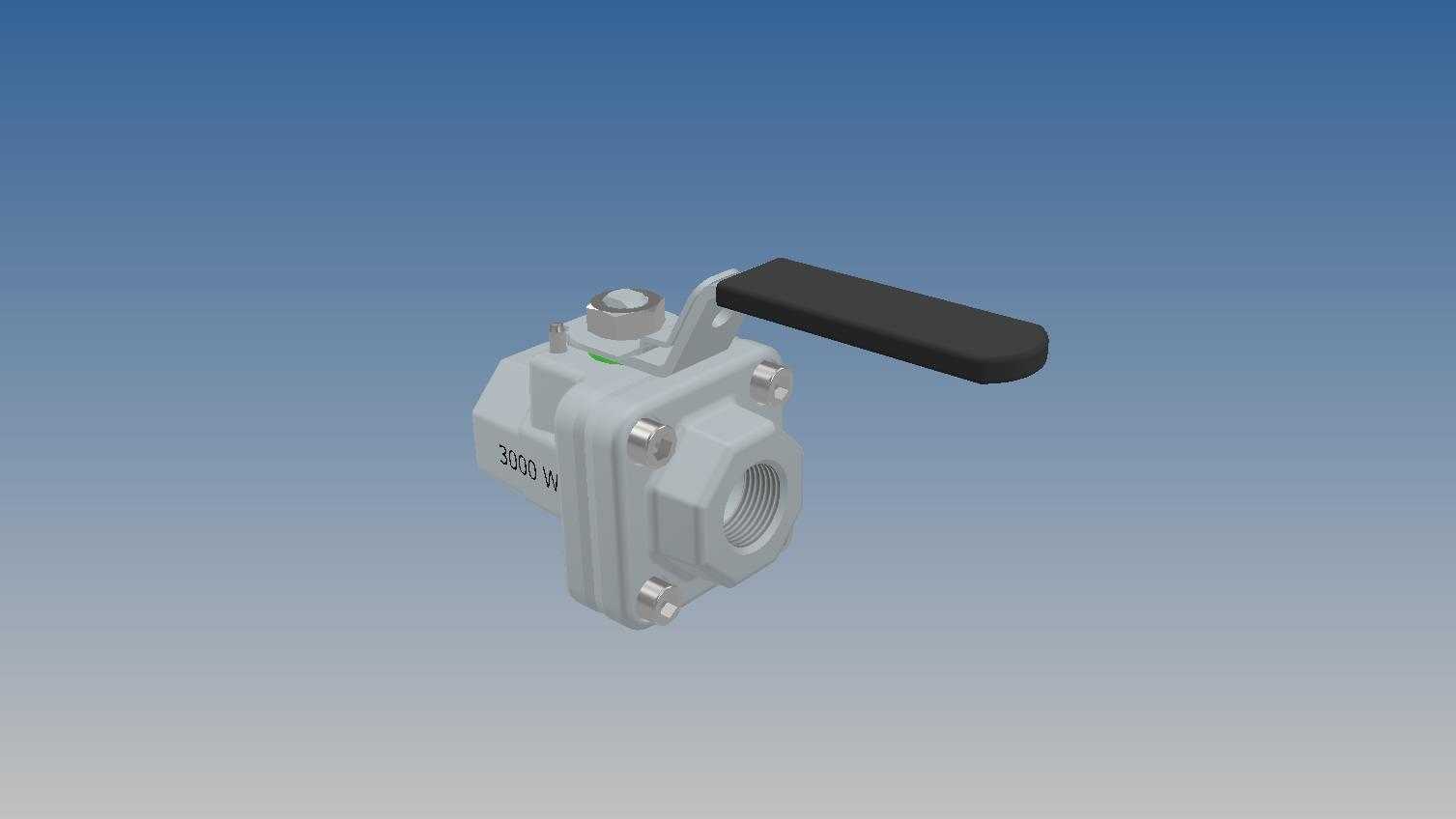

3/4英寸NPT螺纹3000PSI高压手动球阀

　　在石化场站的高压工艺支管、小型液压动力单元的压力油路、压缩空气系统的高压储气罐出口这类工况里，经常能见到这类小通径高压螺纹球阀的身影，它不需要复杂的执行机构，依靠手柄的90度旋转就能完成流道的通断切换，操作响应直接，没有多余的传动间隙，现场巡检人员扳动手柄就能直观判断阀门的启闭状态，避免出现误判阀位引发的生产事故。这款球阀的公称通径对应3/4英寸，连接端采用NPT锥管螺纹，这种螺纹依靠自身的锥度变形实现密封，不需要额外加装平垫，安装时只要在螺纹段缠绕适量密封带就能达到可靠的密封效果，适配国内多数工业现场的英制管路安装标准，不用额外加工转换接头，能直接替换同参数的老旧故障阀门，减少现场安装的准备工作量。

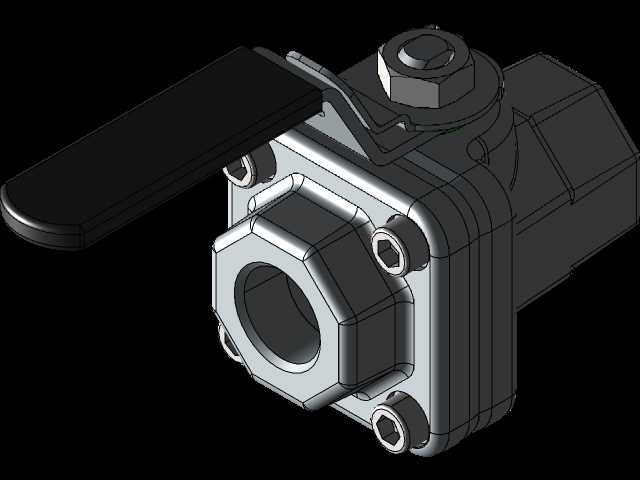

　　3000PSI的压力等级对应约20.7MPa的额定工作压力，这个参数决定了它可以用在中高压流体输送的支路场景，不管是输送液压油、清水，还是中性的气态介质，阀体的结构强度都能满足长期承压的要求，不会因为长期带压出现阀体开裂或者连接部位渗漏的问题。从结构设计来看，这款球阀采用两片式阀体结构，阀体结合面通过内六角螺栓锁紧，相比一体式阀体，这种结构的加工难度更低，后期如果需要更换阀座密封件，只要拆开阀体连接螺栓就能取出阀芯进行维护，不用把整个阀门从管路上切割下来，能大幅降低后期运维的成本。阀芯采用通孔式球体结构，流道和管路通径基本保持一致，介质通过时的流阻很小，不会出现明显的压力损失，对于需要稳定流量的支路系统来说，

　　这种全通径结构能避免介质在阀腔内部形成涡流，减少介质对阀体内壁的冲刷，延长阀门的实际使用寿命。手柄采用扁平式加长设计，力臂长度经过核算，即使在额定压力下，操作人员不需要借助加力杆，只用手就能扳动手柄完成启闭，手柄表面做了防滑的哑光处理，沾了少量油污也不会出现打滑的情况，手柄和阀杆的连接部位采用扁方定位，不会因为长期操作出现配合间隙导致阀位指示不准。阀杆部位采用防吹出结构设计，即使阀腔内部出现异常升压，阀杆也不会被内部压力顶出造成介质泄漏，符合高压阀门的安全设计要求，阀杆和阀体之间的密封采用多重填料结构，在多次开关循环之后依然能保持可靠的密封性能，不需要频繁压紧填料压盖。安装边界上，这款阀门的整体结构非常紧凑，

　　两个连接端的中心距尺寸控制得很小，在管路排布密集的阀岛或者小型设备内部，不需要预留太大的安装空间，手柄旋转90度的范围内没有多余的突出结构，不会和周边的管路、支架发生运动干涉，安装时只要保证两个连接螺纹的同轴度，避免强行对口造成螺纹损伤，就能顺利完成装配。在实际选型过程中，这类小通径高压球阀经常被用作设备的根部切断阀，比如压力表的前端隔离阀、小型支路的检修切断阀，它的密封性能比普通的低压闸阀更好，启闭速度更快，遇到紧急情况的时候可以快速切断介质通路，把故障影响范围控制在最小。设计建模的时候，要重点关注球体和阀座的配合公差，过松会导致内漏，过紧则会造成操作力矩过大，扳动手柄的时候过于沉重，同时要保证两个连接螺纹的同轴度，否则安装到管路上之后会出现额外的装配应力，长期使用容易造成阀体变形。阀体外部的标识直接铸在阀体表面，清晰标注了压力等级和通径参数，现场运维人员不用查阅图纸就能快速识别阀门参数，避免错用阀门参数引发安全隐患。整体结构没有多余的复杂零件，零件总数少，加工工艺性好，适合批量生产，备件的通用性强，后期更换易损件的时候很容易找到匹配的配件，不会因为某个小零件损坏就导致整个阀门报废。
