塑料袋背心袋生产加工设备钣金结构

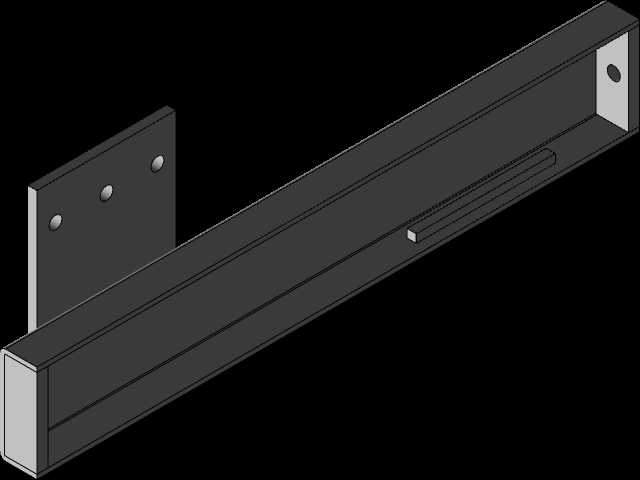

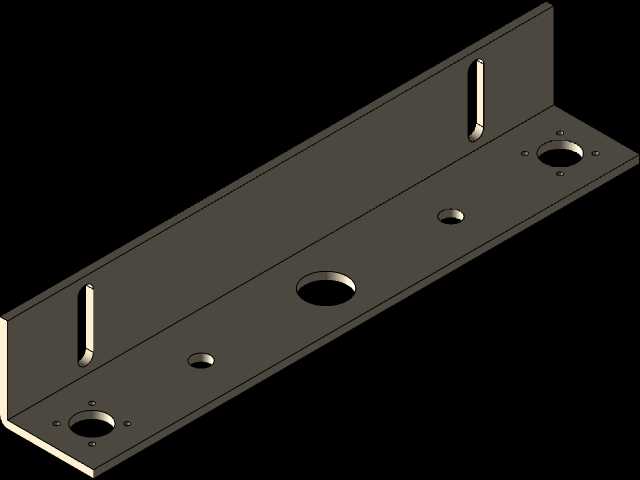

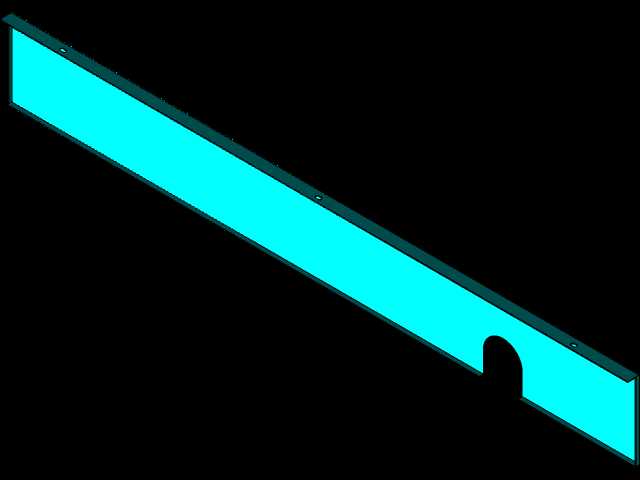

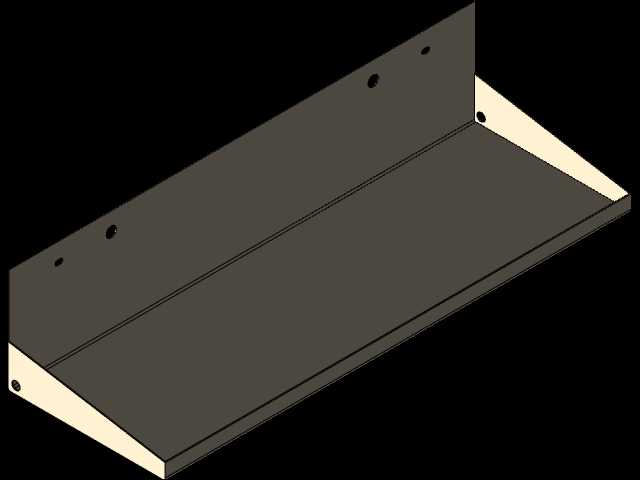

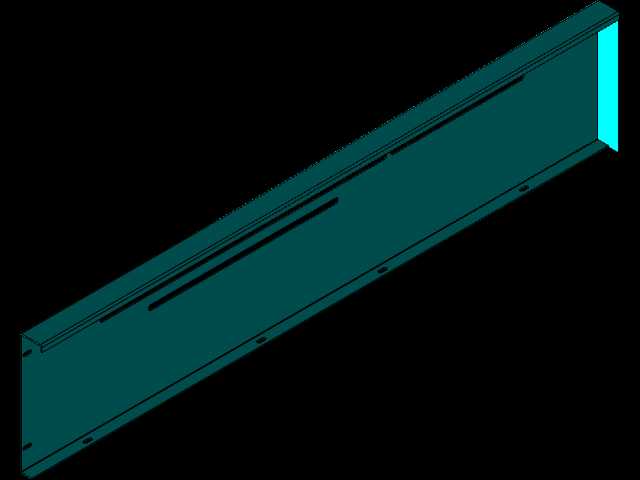

　　这套结构件主要服务于软塑包装生产场景，适配背心式塑料袋的制袋工序配套安装需求，是制袋设备主体承载框架的核心组成部分。从结构形态来看，该构件采用L型折弯钣金主体设计，垂直立板与水平底板通过一体折弯工艺成型，避免了拼接焊接带来的形变误差，整体平面度控制在常规钣金加工的合理公差范围内，能够为后续安装的送料辊、热封组件、裁切机构提供稳定的安装基准。垂直立板上预留的多个安装孔位采用等距排布设计，孔位公差按照IT7级精度预留，可适配不同规格的导向辊轴座安装，无需二次扩孔或补焊调整，能缩短现场装配的调校周期。水平底板上沿长度方向设置的加强压筋，是在钣金下料后通过冲压工艺一次成型，压筋深度根据板材厚度做匹配设计，在不额外增加板材厚度的前提下，

　　将底板的整体抗弯刚度提升40%以上，避免长跨度底板在承托上部组件、堆放生产原料时出现中部下挠的问题，保障设备运行过程中各运动组件的同轴度不发生偏移。在实际生产场景中，该结构件作为设备的侧部安装基准，需要同时承担导向组件的侧向支撑、电气走线的侧边防护、设备外护板的安装定位多重功能，立板外侧预留的小孔位用于固定设备外装饰护板，内侧的孔位全部用于功能组件安装，内外侧功能分区明确，能避免后期维护时拆装护板干扰内部运行组件的定位精度。设计阶段针对安装边界做了充分考量，整体构件的外轮廓尺寸匹配常规小型制袋设备的侧部安装空间，垂直方向的高度预留了上部送料机构的安装余量，水平方向的长度适配600型宽幅塑料袋的生产跨度，不会出现与相邻工位送料、

　　收卷组件的运动干涉。构件的折弯圆角半径按照板材厚度的1.5倍设置，既避免折弯处出现应力开裂的问题，也不会因为圆角过大导致组件安装时出现贴合间隙，所有孔位的边缘都做了去毛刺处理，防止安装过程中划伤操作人员、破坏线缆绝缘层。在设备运行过程中，该结构件需要承受热封组件工作时传递的小幅振动，一体折弯的结构相比拼接焊接结构拥有更好的阻尼特性，能够吸收部分运行振动，减少振动向设备其他工位传递，避免热封位置因为振动出现封边错位、封合强度不均的问题。底板边缘预留的固定孔位用于将整个框架与设备底部机架锁紧，孔位采用长圆孔设计，允许安装时做±3mm的位置微调，抵消机架焊接时带来的位置误差，降低整体框架的装配精度要求。从工艺适配性来看，

　　该结构件采用常规冷轧钢板加工即可满足使用需求，表面经过喷塑处理后能够适应生产车间的少量潮湿、粉尘环境，不会因为长期使用出现锈蚀掉屑的问题，避免碎屑掉落至塑料膜料表面影响成品袋的外观质量。立板与底板的折弯处内侧没有多余的焊缝凸起，能够保证安装在折角位置的导向件完全贴合基准面，不会因为安装面不平导致导向辊出现倾斜，进而造成膜料走偏、袋型裁切错位的生产故障。
