工业流体输送用凸轮式波瓣泵结构

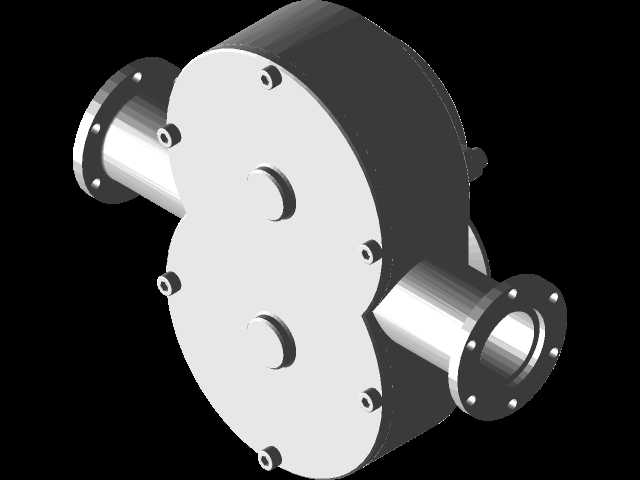

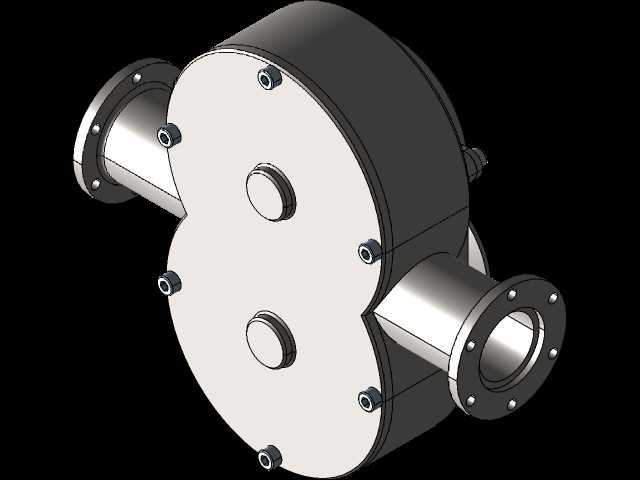

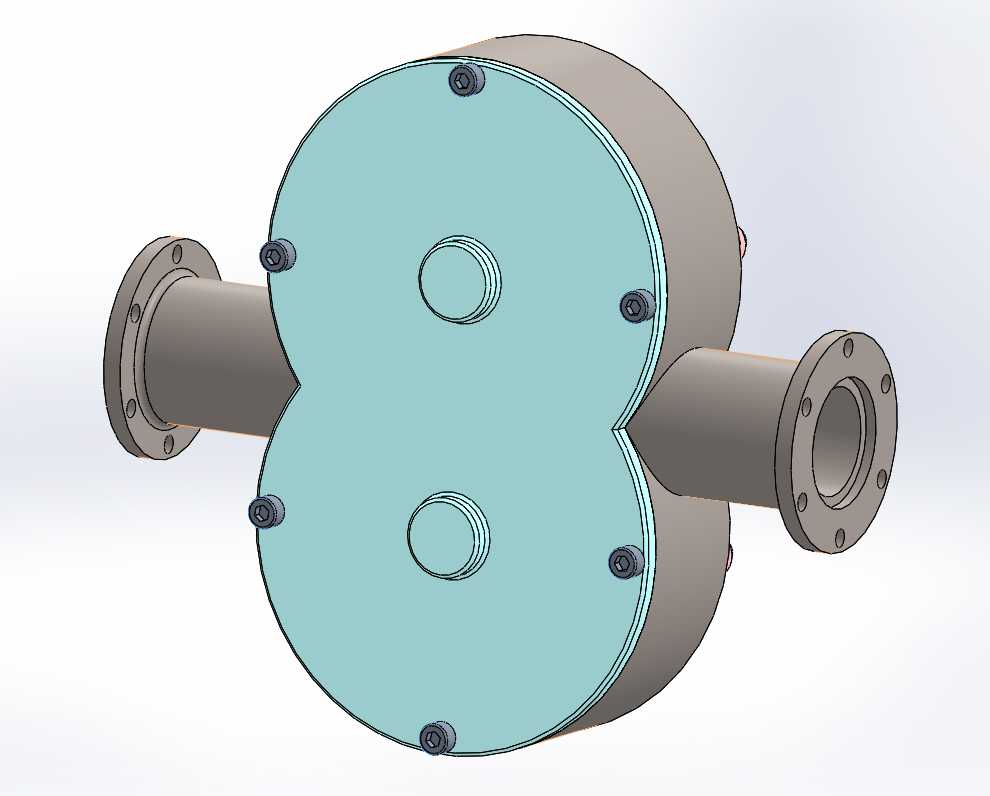

　　在市政污泥处置、矿山尾矿输送、食品浓浆加工这类高粘度、含固体颗粒介质的输送场景里，常规离心泵的叶轮间隙易被硬质颗粒卡滞，螺杆泵的定子橡胶件又容易在含磨蚀性介质的工况下快速磨损，凸轮式波瓣泵的结构设计恰好能填补这类工况的设备选型空白。从结构布局来看，这款波瓣泵采用对称式双法兰进出水口设计，进出水口轴线处于同一水平高度，现场安装时可直接对接同管径的工艺管线，不需要额外加装变径弯头调整管线走向，能有效减少管线内的流体阻力损失。泵体主壳体采用灰铸铁材质的分体式结构，端盖与主壳体通过六颗内六角螺栓周向均布紧固，结合面处预留有密封胶圈的安装槽位，装配时可通过螺栓预紧力压缩胶圈实现静密封，避免输送高压力介质时出现沿壳体结合面的渗漏问题。

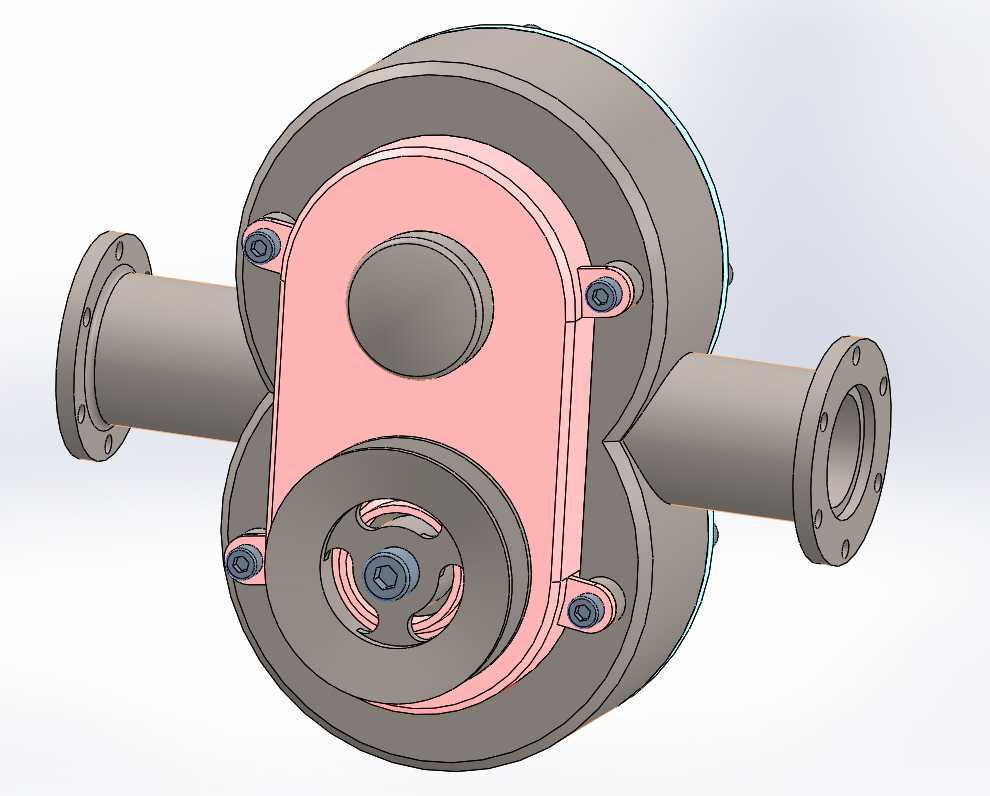

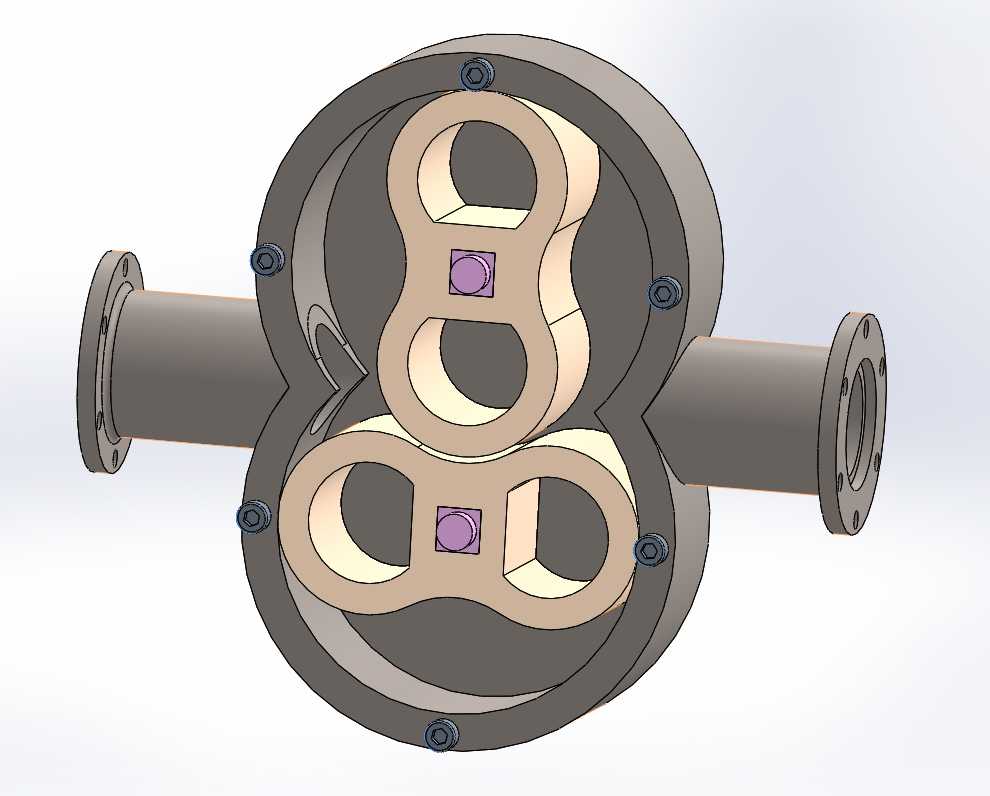

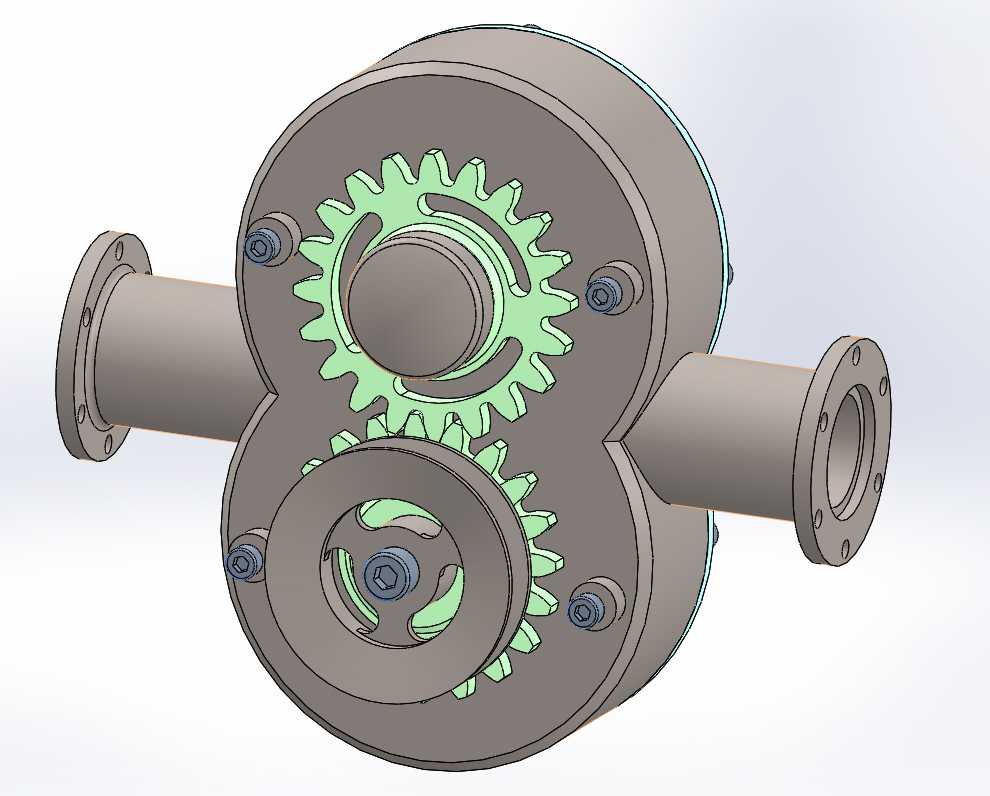

　　泵腔内部的核心输送部件为一对共轭轮廓的凸轮波瓣转子，转子与泵腔内壁之间预留0.15-0.2mm的运转间隙，运转过程中转子之间、转子与壳体内壁之间无刚性接触，不需要额外加注润滑油润滑泵腔，既能避免输送介质被润滑油污染，也能减少易损件的更换频次，适配食品级介质、含固率较高的矿浆这类对洁净度或磨蚀性有要求的输送场景。转子的动力输入端设置有独立的轴承腔，轴承腔与泵腔之间采用双道机械密封结构，第一道密封直接接触输送介质，采用硬质合金密封面抵御介质内固体颗粒的磨损，第二道密封为骨架油封，阻挡轴承腔内的润滑脂渗入泵腔，同时避免输送介质进入轴承腔损坏轴承。从安装边界来看，泵体底部预留有四个地脚螺栓安装孔，孔位间距按照通用工业泵的安装底座标准设计，

　　可直接适配现有同参数规格转子泵的安装底座，不需要重新浇筑设备基础，老旧泵型替换时的改造成本更低。进出水口的法兰采用PN16压力等级的标准法兰，法兰密封面为突面结构，可直接搭配石棉橡胶垫或金属缠绕垫实现管线密封，适配多数工业流体输送管线的压力等级要求。设计过程中，转子的型线采用摆线共轭轮廓修正，相比普通渐开线转子，这种修正型线的转子在运转过程中容积效率更高，输送高粘度介质时不会出现回流导致的流量损失，同时转子运转时的脉动更小，出口端的压力波动幅度可控制在5%以内，不需要在出口端额外加装稳压罐就能满足对压力稳定性要求较高的工艺场景，比如食品行业的酱料定量灌装、化工行业的粘稠树脂连续输送。泵体的侧方预留有检修口盖板，

　　日常维护时不需要拆卸进出水管线和泵体主连接螺栓，只需拆开检修口盖板就能检查转子的磨损情况、清理泵腔内残留的凝固介质，大幅缩短设备停机维护的时间。针对含大颗粒固体的介质输送场景，泵腔的过流截面做了圆弧过渡处理，没有直角结构的滞留区，介质内直径不超过10mm的固体颗粒可顺利通过泵腔，不会出现颗粒卡滞转子导致的电机过载问题。端盖外侧设置有定位止口，装配时可通过止口快速定位端盖与主壳体的同轴度，保证转子与泵腔的间隙均匀，避免装配误差导致的转子偏磨问题。轴承选用深沟球轴承搭配推力滚子轴承的组合结构，既能承受转子运转时的径向载荷，也能承受介质进出口压差产生的轴向载荷，在1.0MPa的工作压力下可连续稳定运转，轴承的设计使用寿命不低于20000小时。
