六挤出机配套PVC原料自动加药输送系统

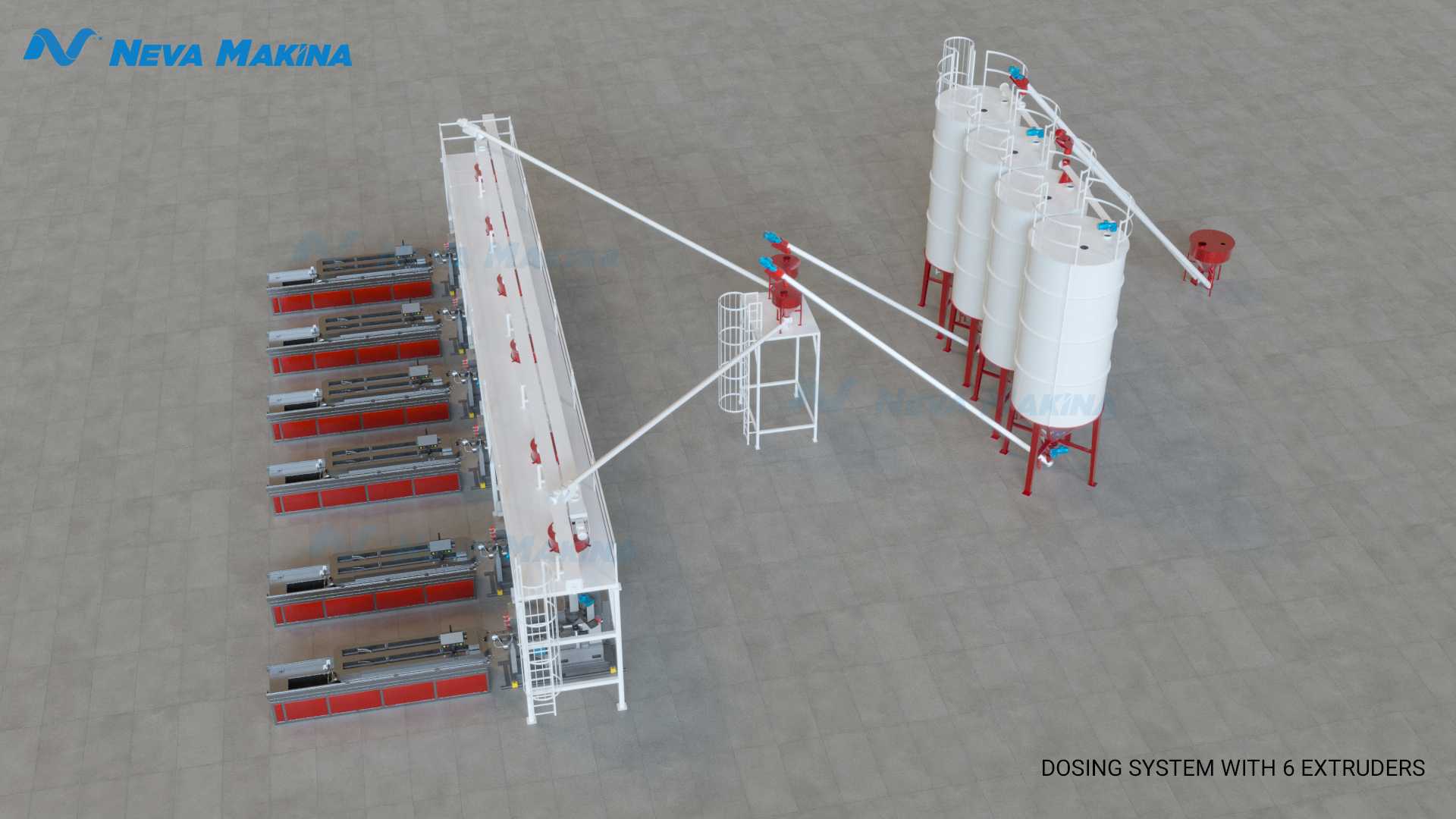

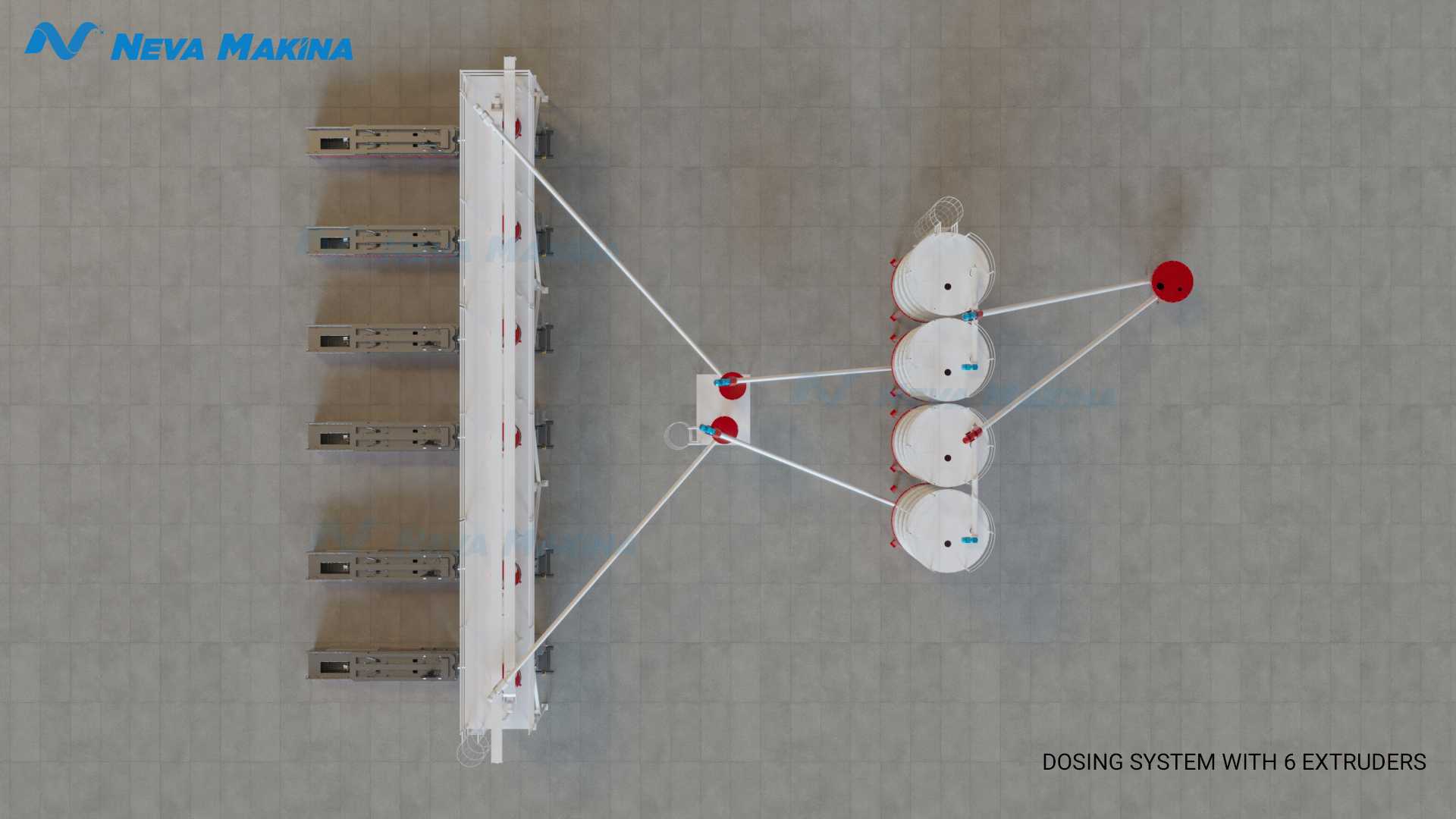

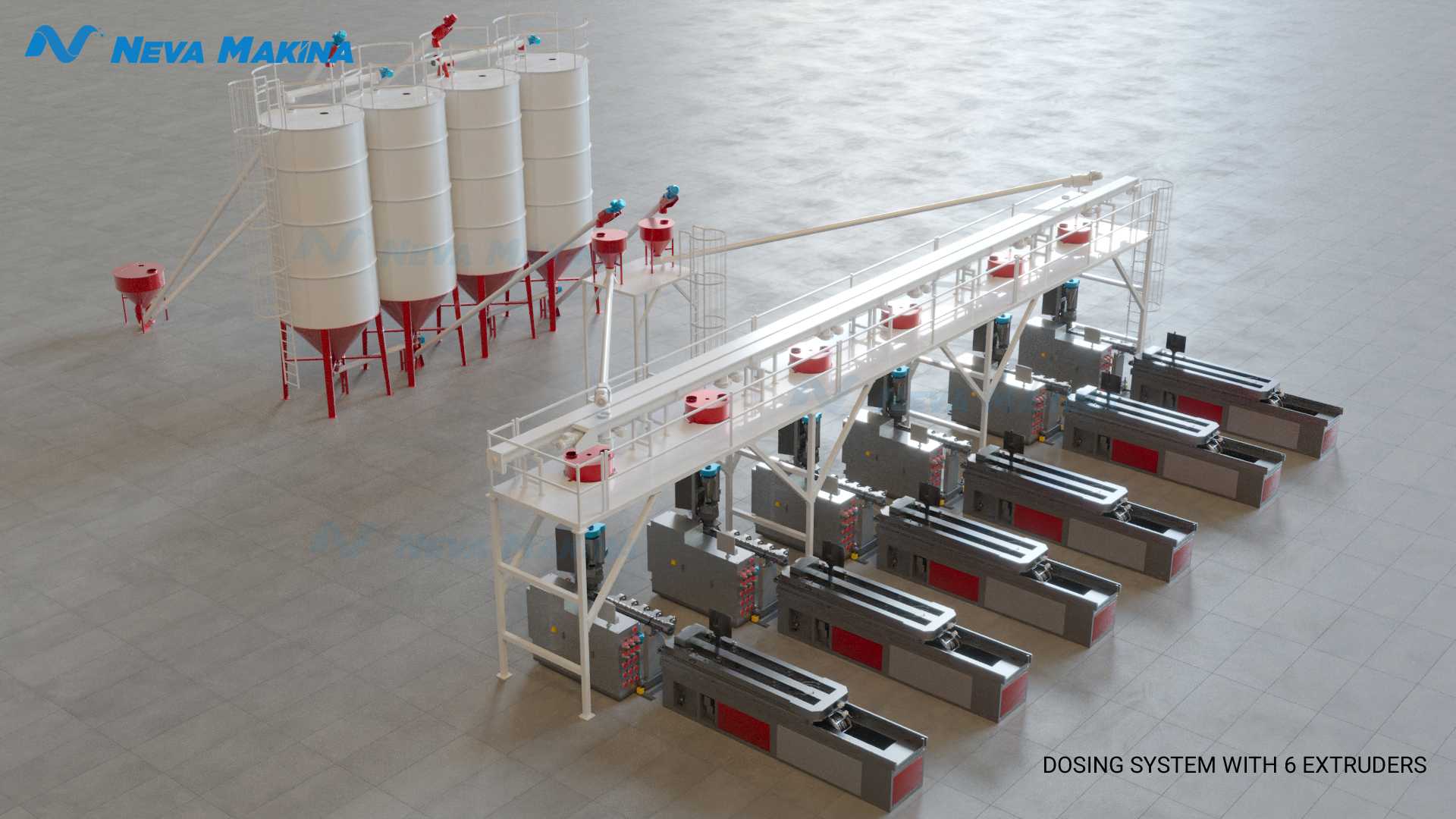

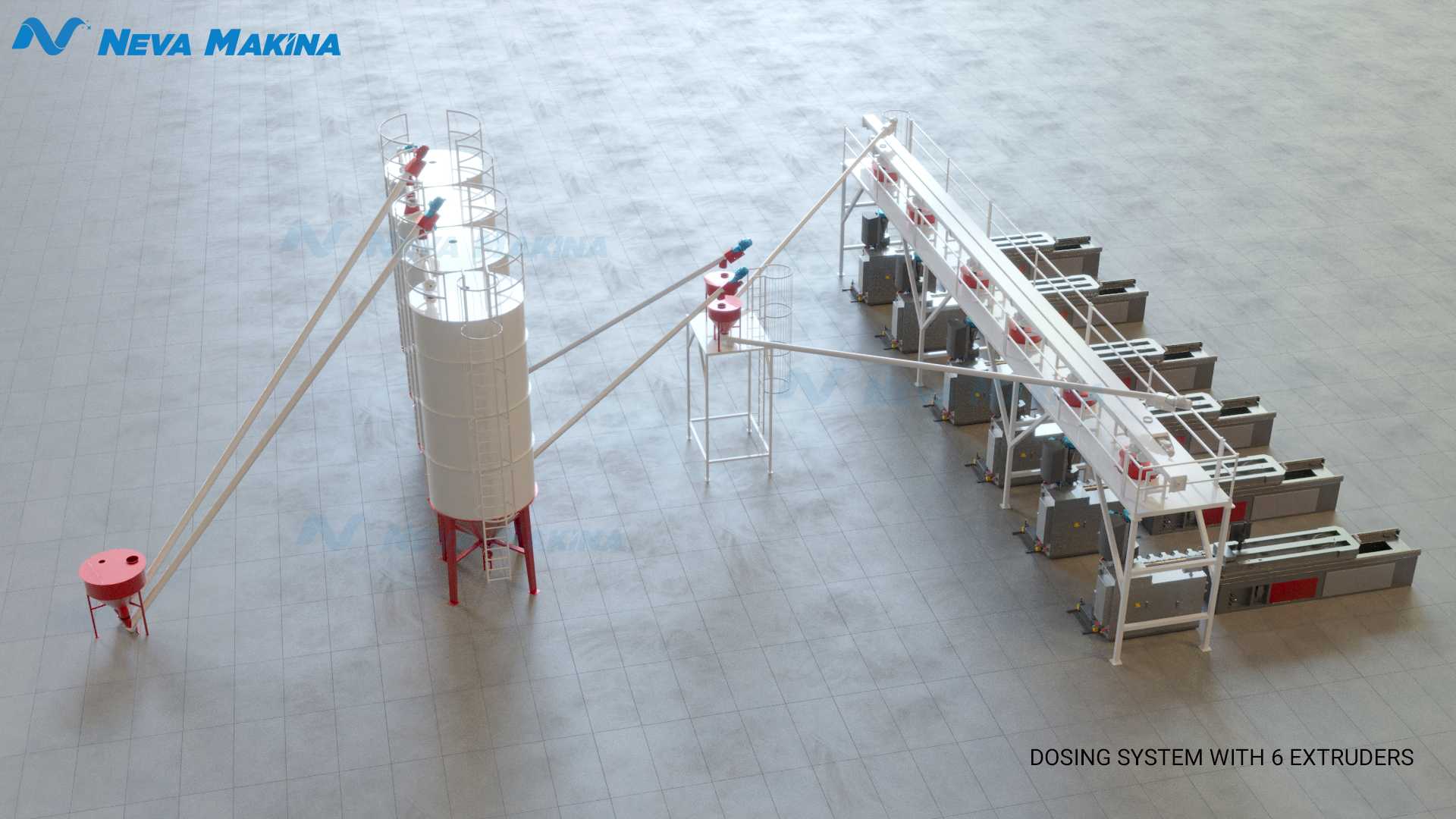

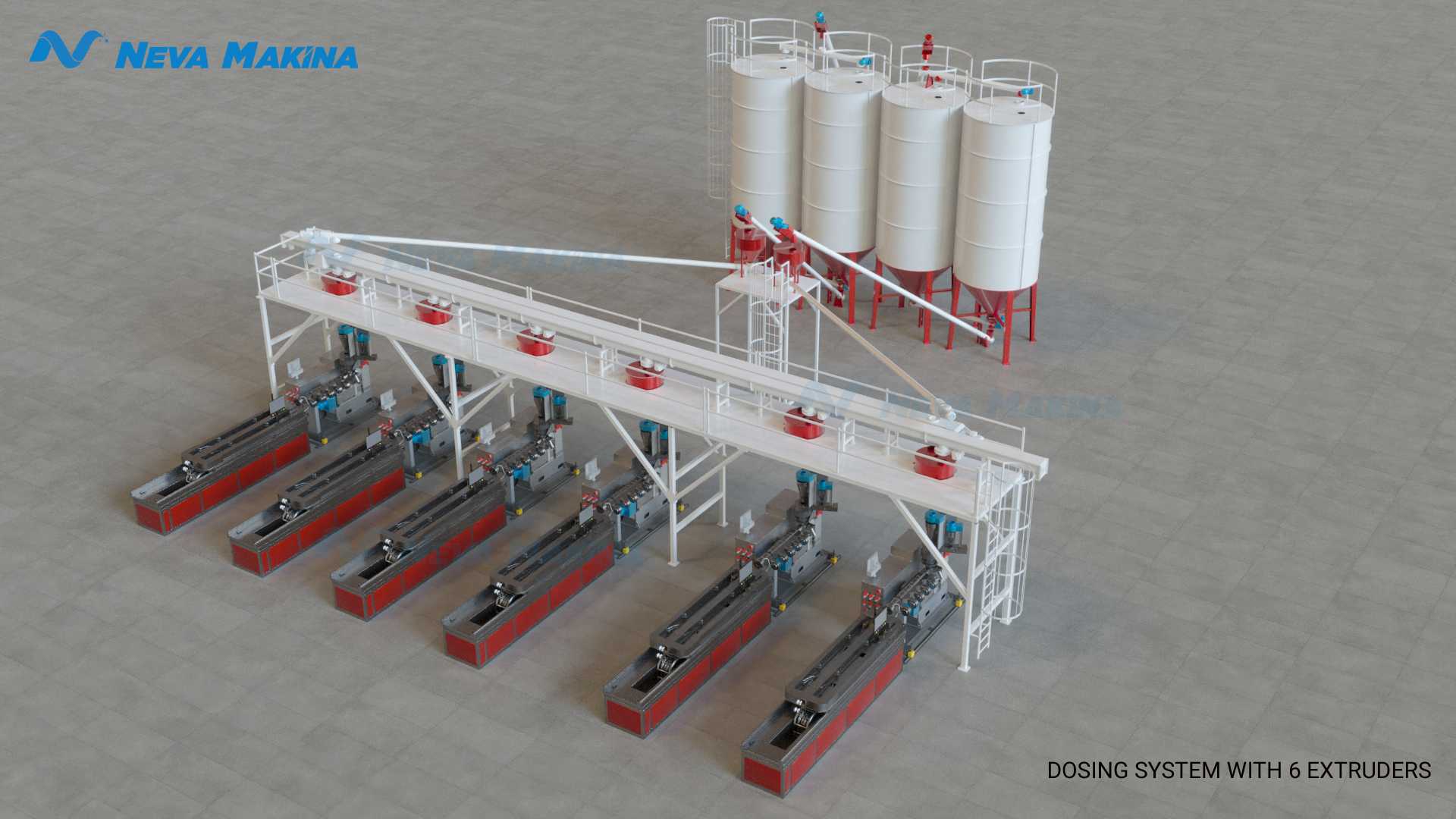

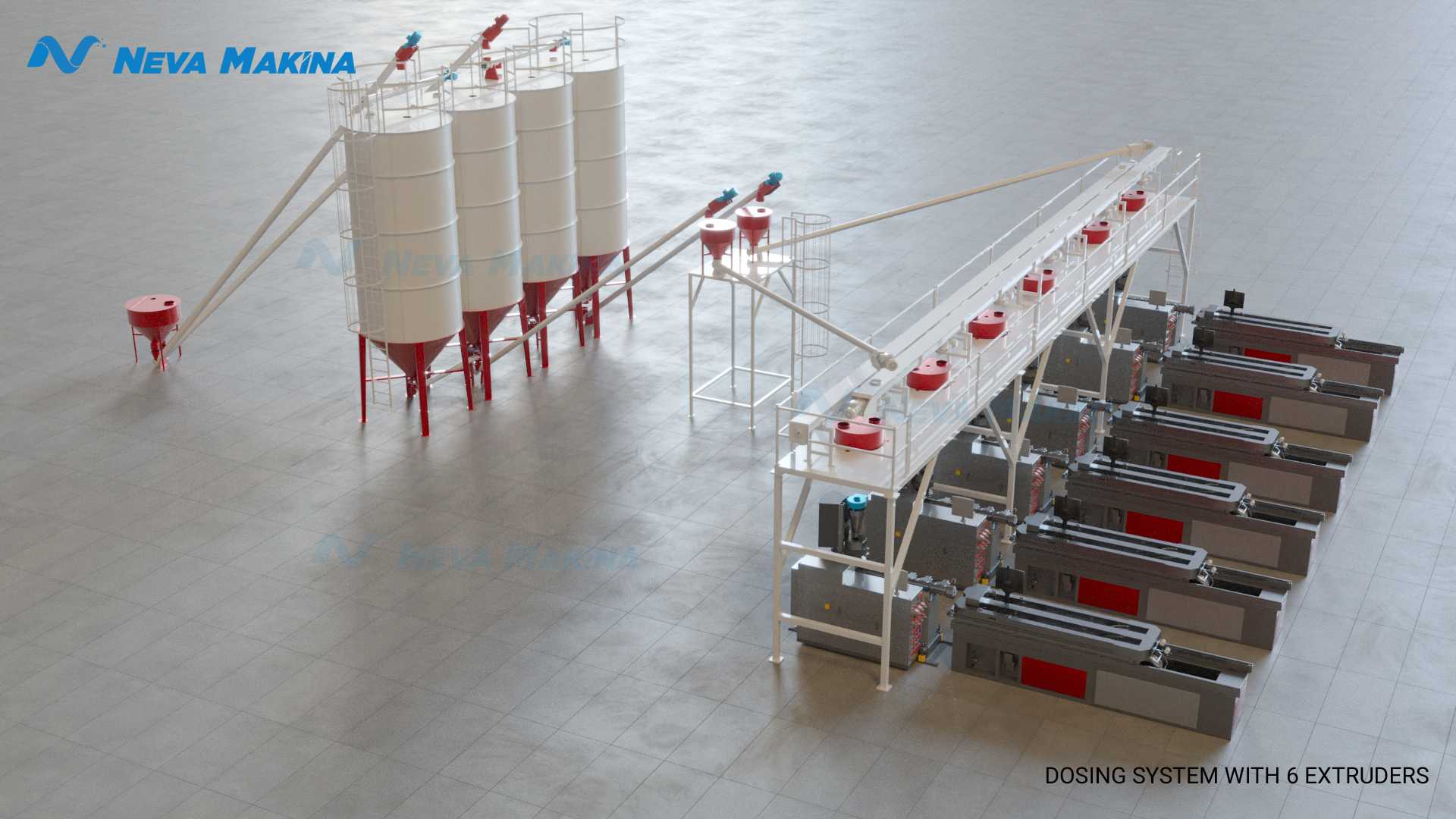

　　这套系统针对PVC型材、管材挤出生产车间的多机台集中供料需求设计，可同时对接六台平行排布的挤出机，完成原料从存储、计量到输送的全流程自动化作业，替代传统人工配料、单台机台上料的作业模式，降低车间人工搬运强度，同时减少原料洒落、配比误差带来的产品质量波动。从布局来看，六台挤出机沿车间纵向一字排开，操作侧统一朝向通道方向，设备间距预留1.2米以上的巡检与维护空间，满足设备日常换模、螺杆清理的操作需求；储料仓组布置在挤出机列的侧方非操作区，通过架空的输送管路连接各台挤出机的进料口，管路走向避开车间行吊的运行路径，同时与车间顶部的消防管线、动力桥架保持足够安全间距，避免后期安装干涉。储料单元采用多台立式锥底储料仓，锥底角度设置为65度，

　　适配PVC粉料及混合粒料的流动特性，避免物料在仓内架桥、积料，每台储料仓顶部配置除尘泄压口与料位检测接口，锥底位置设置破拱装置与计量出料机构，可根据不同挤出机的生产速度，实时调整出料量，保证供料节奏与挤出机吃料速度匹配。输送管路采用内壁抛光的无缝管道，弯头位置采用大曲率半径设计，减少物料输送过程中的阻力与残留，管路每隔3米设置一组快拆检修口，方便后期清理管路、换色换料时快速拆装，避免不同配方原料交叉污染。系统配套的操作平台沿挤出机列布置，平台高度与挤出机进料口位置匹配，平台踏板采用防滑花纹钢板，周边设置1.2米高的安全护栏，爬梯角度设置为45度，方便操作人员巡检管路、调整阀门开度。在设计过程中，

　　首先核算了六台挤出机同时满负荷运行时的最大原料消耗量，以此确定储料仓的单仓容积与总存储量，保证单次补料后可满足8小时以上连续生产需求，减少补料频次；其次对输送管路的压损进行逐段计算，匹配对应的输送动力参数，保证最远一台挤出机的供料稳定性，避免出现近端供料过量、远端供料不足的问题；同时考虑到PVC原料加工过程中对温度、粉尘的管控要求，整个输送系统采用密闭式设计，减少粉尘外溢到车间环境中，储料仓配置温度监测接口，可对接车间温控系统，避免原料在存储过程中出现结块、提前塑化的问题。安装边界方面，整套系统的地面载荷要求根据储料仓满料重量核算，储料仓支腿位置做局部地面加固，避免长期承重出现地面沉降；

　　架空管路的支架采用膨胀螺栓固定在地面或车间立柱上，支架间距根据管路管径与物料重量设置，避免管路长期运行出现下垂变形；电气控制线路沿桥架独立敷设，与动力线路保持屏蔽间距，避免信号干扰影响计量精度。这套系统的布局逻辑适配多数中小型PVC加工车间的厂房条件，无需对现有厂房结构做大规模改造，即可完成多台挤出机的集中供料改造，模型中完整还原了储料仓、输送管路、操作平台、挤出机对接接口的相对位置与结构细节，可直接用于产线规划的方案演示、安装位置校核，也可作为同类集中供料系统设计的参考蓝本，帮助设计人员快速完成布局调整与细节优化，减少现场安装时的干涉问题。
