连续钢筋轧制生产线成套设备结构

　　这套连续钢筋轧制生产线的三维结构，完整呈现了从坯料喂入、多道次连轧到成品输出的整线布局，面向棒线材车间的钢筋成型工序。产线沿长度方向呈直线贯通式排布，前段集中布置开坯与粗轧机架，中段串联多台精轧机组，后段衔接输送、导向与收集工位，各功能段之间通过辊道和导卫装置实现物料连续流转，避免中间转运造成的节拍中断。

　　从现场布置逻辑看，整线采用低位基座承载方案，底部以型钢焊接底座作为统一安装基准，所有减速机、电机、轧机牌坊和辊道支架均落在同一基础平面上，便于现场二次灌浆和地脚螺栓定位。驱动端集中布置在产线一侧，多台卧式减速机通过联轴器与轧辊轴直连，电机经减速箱输出大扭矩，满足钢筋在高温状态下连续压延的载荷需求。不同机架的辊缝、孔型按道次压下量逐级匹配，坯料截面在多机架间逐步缩减，最终成型为目标直径的带肋或光面钢筋。

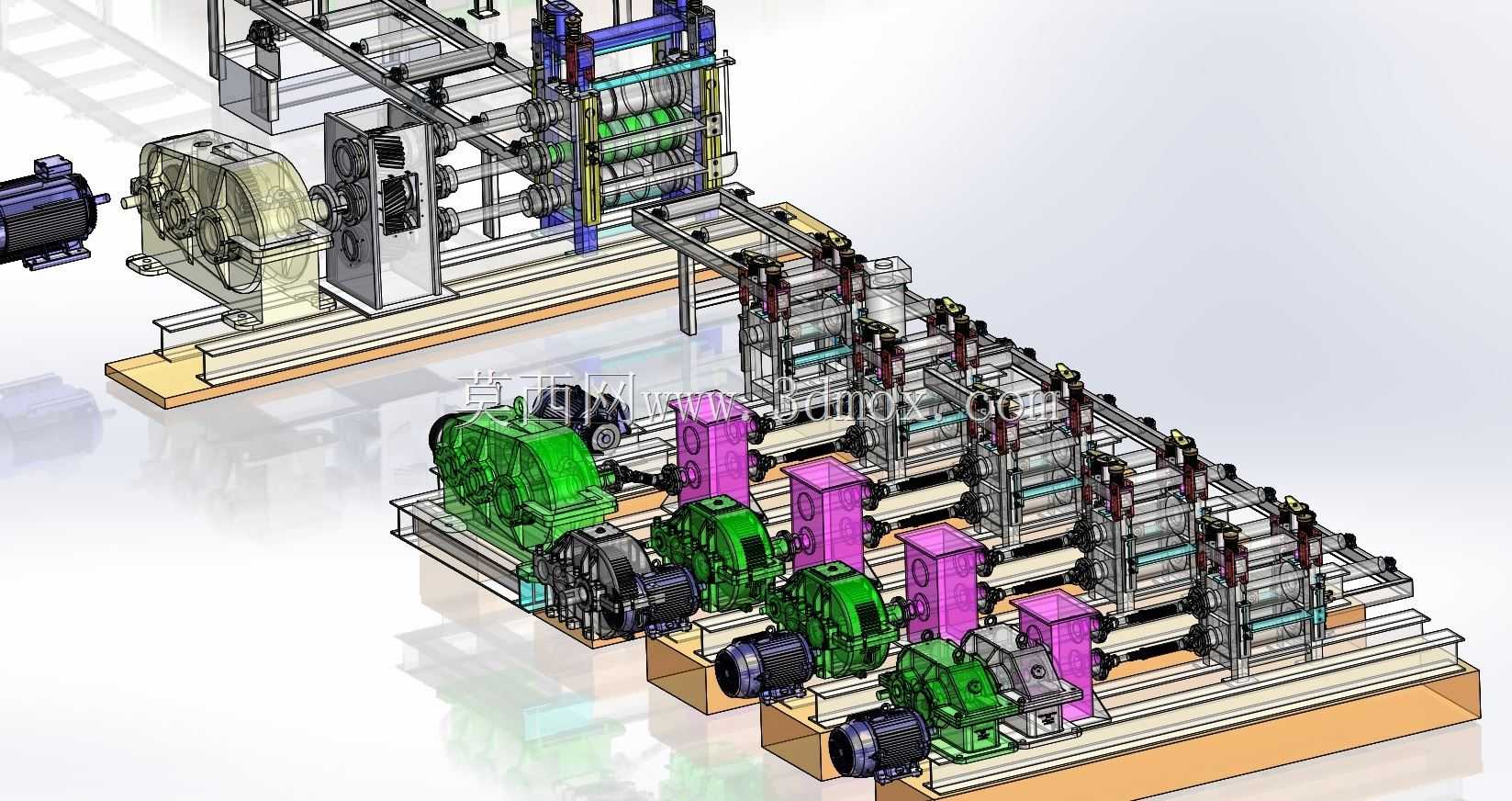

　　结构设计上，轧机机架采用牌坊式刚性框架，承受轧制过程中的垂直分力与水平冲击；辊系两侧配置轴承座与压下调节机构，可在换辊或规格切换时调整开口度。机组之间设置导向管、扭转导卫和夹持装置，保证轧件在高速运行中对中进入下一孔型，防止堆钢、跑偏。传动侧的减速机、电机与联轴器按功率等级分组排布，绿色箱体为减速单元，紫色模块对应电机或防护罩区域，清晰区分动力链各环节，便于维护时快速识别检修点。

　　产线的安装边界需要重点校核：整机沿轧制方向跨度较大，宽度方向需预留电机抽芯、减速机开盖和轧辊更换的操作空间，高度方向要兼顾起重设备吊运轧辊总成的净空。底座分段拼接处设置定位止口，控制多段基础的直线度与水平度，否则累计偏差会导致辊道不同心、轧件运行抖动。管线布置沿基座侧面走线，润滑、冷却和气动管路与运动部件保持安全距离，高温区域还需考虑隔热防护。

　　在实际选型与建模校核中，需要围绕轧制力矩、辊道速度匹配和机架间距展开。各机架秒流量相等是连轧稳定运行的核心，三维装配中可通过干涉检查确认联轴器包络、电机外轮廓与机架立柱之间无碰撞，同时验证换辊空间、检修通道和吊装路径。导卫与辊道的相对位置直接影响咬入稳定性，模型中保留了调节螺杆、锁紧块和定位销等细节，能够支撑现场安装调试时的尺寸推导。整体结构兼顾刚性、可维护性与连续化生产要求，适用于棒材轧制产线的方案布置、结构参考与设备选型分析。
