二战德国Do24三发水上巡逻飞艇结构还原

　　这款三发水上飞艇的三维结构还原，核心围绕海上长航时巡逻、搜救任务的实际作业需求展开设计逻辑，建模过程中优先考量了水上起降工况的结构受力边界，以及机载设备布置的空间合理性。从机身主体结构来看，船型底壳的线型设计完全贴合水上滑行的流体力学要求，底部断阶位置的曲率经过反复校准，既能够保证水面高速滑行时的流体升力足够托起整机重量，又能避免起降阶段水流冲击机身侧面结构造成的应力集中，船身两侧的稳定浮筒采用翼型支撑结构连接，支撑臂的截面做了流线型修型，既保证浮筒与主机身的连接刚度，应对海面横浪带来的侧向倾覆力矩，又能最大限度降低飞行过程中的寄生阻力。动力系统采用三台活塞式螺旋桨发动机的布置方案，其中一台安装在机翼上方中央位置，

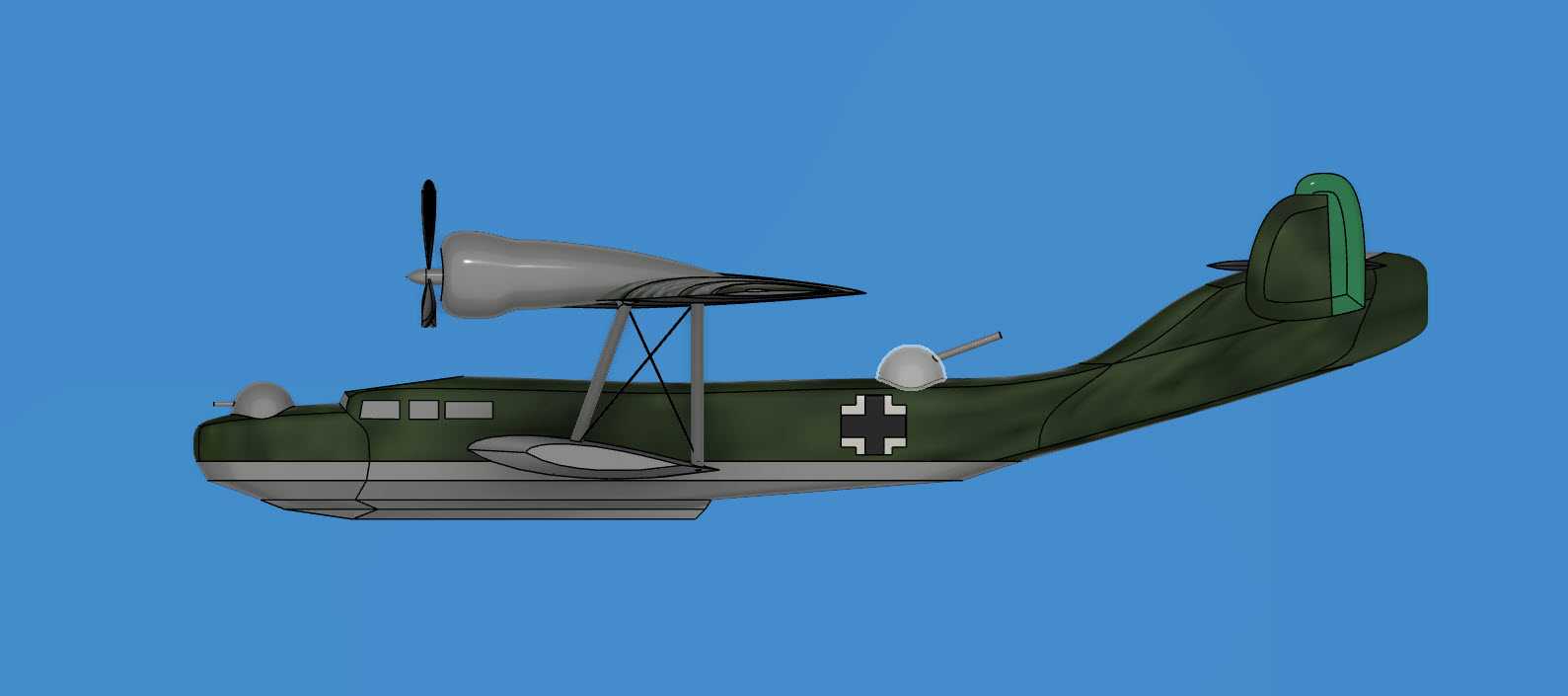

　　剩余两台对称布置在机翼中段，这种三发布局一方面能够在单台发动机失效的情况下，剩余动力仍可支撑整机返航，满足远海巡逻的冗余度要求，另一方面发动机高位布置的设计，能够避免水面起降时飞溅的浪花打坏螺旋桨叶片或者灌入发动机进气道，适配水上作业的复杂工况。机身侧面的观察窗与武器站位置做了精准的结构预留，机头位置设置领航观察舱，机身中部两侧对称布置旋转武器基座，尾部设计有独立的尾翼结构，垂尾顶端做了绿色标识涂装的结构区分，机身侧面的机徽标识位置也对应了实际机型的涂装布局。从安装边界来看，机翼与机身的连接位置采用上单翼布局，机翼距离船底的高度经过测算，既保证螺旋桨转动时桨叶尖端距离水面有足够的安全高度，避免浪涌打桨，

　　又不会因为机翼过高导致整机重心上移影响水面停泊的稳定性。浮筒的安装位置突出于机身侧面一定距离，在水面发生侧倾时，浮筒能够率先接触水面提供支撑力矩，避免机翼触水造成结构损坏。机身内部的空间划分上，前部为驾驶与领航舱段，中部为任务乘员舱与设备安装区，后部为尾舱结构，各舱段之间的隔框位置在建模时做了结构加强的特征体现，对应实际机型的框梁受力结构。尾翼部分采用单垂尾加平尾的常规布局，平尾安装位置在垂尾中段，避开机身尾部水流飞溅的区域，同时操纵面的铰接位置做了细节还原，能够直观体现舵面的转动行程范围。螺旋桨采用两叶定距桨结构，桨叶的翼型截面符合早期低速活塞机的气动设计特点，桨毂与发动机整流罩的衔接做了顺滑过渡，减少飞行过程中的气流分离。

　　机身表面的蒙皮分块、铆钉线的细节特征也做了对应还原，能够清晰看到船身底部的蒙板拼接结构，以及机翼表面的翼肋轮廓，这些细节不仅是外观还原的需要，更能帮助建模从业者理解早期全金属半硬壳水上飞机的结构传力路径——船身底部的纵向龙骨承担水面滑行的主要冲击力，横向隔框维持机身截面形状，蒙皮承受局部气动载荷与水压载荷，三者共同构成完整的受力体系。在实际应用场景中，这类水上飞艇不需要依赖陆地机场跑道，可在开阔海面、湖泊区域直接起降，非常适合执行远海巡逻、遇难船只人员搜救、海上侦察等任务，三发布局带来的长航程与高可靠性，使其能够在远离岸基的海域长时间执行任务，船型机身的大容积设计也能够携带更多的救援设备与任务载荷，相比普通陆基巡逻机，其水上停泊的能力可以让其直接在事发海面降落开展救援，不需要额外协调水上船舶配合，大幅提升海上搜救的响应效率。建模过程中针对水上作业的特殊结构做了重点还原，比如船身底部的防水密封结构对应的蒙板加厚特征，发动机支架的防腐结构设计，浮筒的水密舱分隔特征，这些细节都是普通陆基飞机模型不会涉及的结构要点，能够为水上飞行器的结构设计学习提供直观的三维参考。
