5mm球头内六角手动旋具结构设计

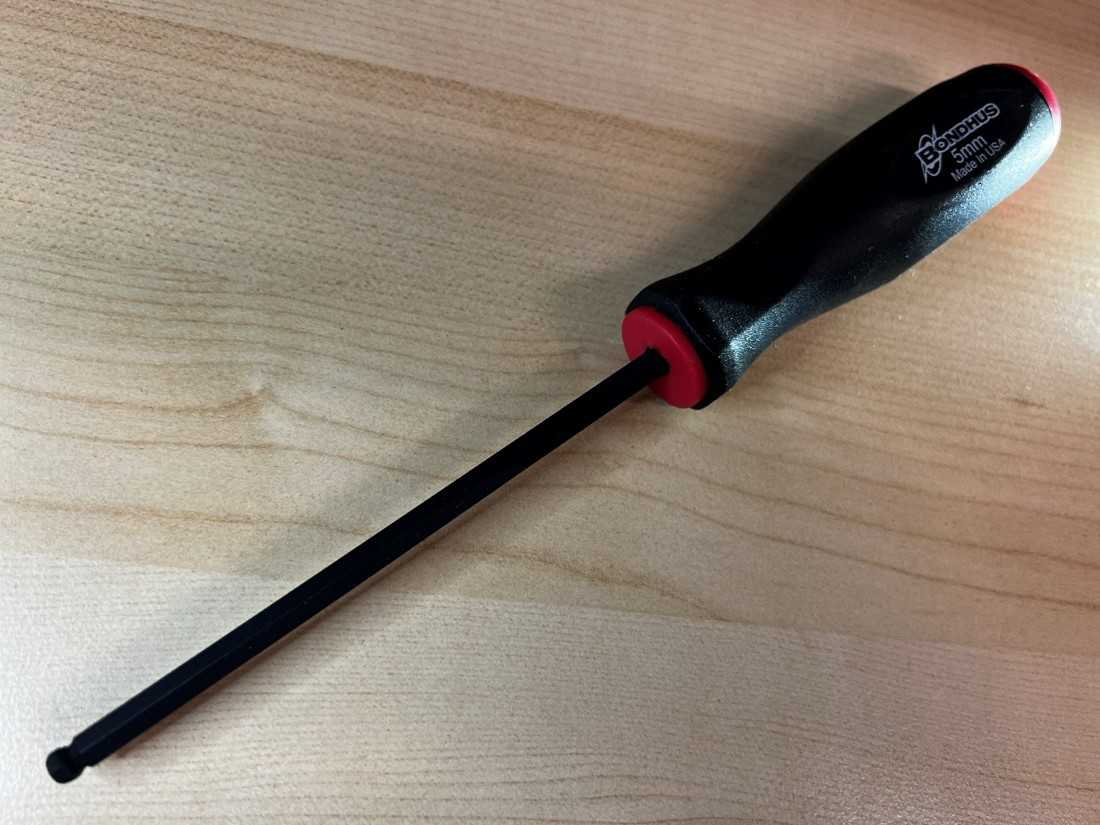

　　在设备装配、产线运维、工装调试等场景里，内六角紧固件的拆装是极为高频的操作，尤其是设备内部存在安装空间受限、紧固件轴线与操作方向存在偏角的工况，普通直头内六角扳手无法顺利插入螺钉头部的内六角沉孔，强行施力还容易造成螺钉头部棱角崩损、扳手杆弯折断裂的问题，带25度偏角操作能力的球头六角旋具，正是为解决这类受限空间的紧固件操作需求设计的。这款5mm规格的球头六角旋具，适配M6-1.0规格的内六角圆柱头螺钉，这类螺钉广泛应用在精密设备机架装配、模具组件紧固、自动化模组拼接、电子设备外壳固定等场景，是机械装配领域用量极大的紧固件规格之一。从结构设计来看，这款旋具的工作端采用球头成型结构，球头直径与杆部直径保持一致，

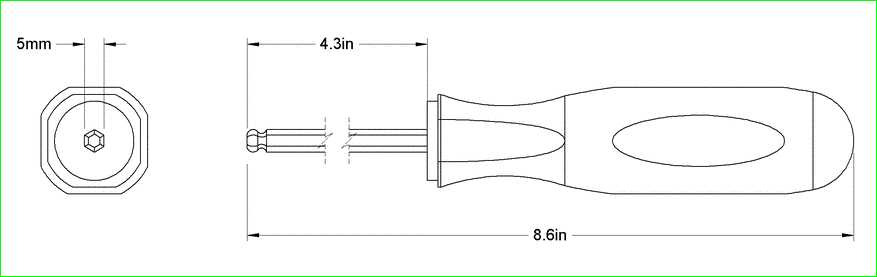

　　球头表面的六方棱角做了过渡圆弧处理，允许操作时旋具轴线与螺钉轴线存在最大25度的夹角，在狭窄的设备腔体内，不需要完全正对螺钉头部即可插入操作，大幅降低了特殊工位的操作难度，比如在设备侧板后方、管线密集的安装区域，不需要拆除周边干涉的管线或相邻组件，即可完成紧固件的拆装，能有效减少设备运维时的拆解工作量，提升装配与维修的效率。旋具的杆部采用等径高强度合金钢杆设计，杆部表面做了发黑防锈处理，杆长与手柄长度匹配8.6英寸的总长度，这个长度设计兼顾了操作力矩与操作灵活性，既可以通过握持手柄施加足够的拧紧力矩，满足M6螺钉的拧紧力矩要求，也不会因为杆身过长导致在狭小空间内操作时出现干涉。手柄部分采用符合人体工学的双色注塑成型结构，

　　主体为防滑软胶材质，表面设置了贴合手指握持曲线的凹陷纹理，握持时可以分散手部压力，长时间操作不容易产生疲劳感；手柄尾部设置了硬质红色端盖，既可以在需要时通过锤击尾部施加冲击力，辅助拆卸锈蚀或过紧的紧固件，也能通过醒目的颜色快速在工具堆中识别出对应规格的旋具，减少工具找寻的时间。手柄与杆部的连接位置采用了嵌入式注塑固定结构，杆部嵌入手柄内部的长度达到手柄总长度的三分之二，配合杆部嵌入段的滚花防脱结构，施力时不会出现杆部与手柄相对转动、脱出的问题，能承受大扭矩操作时的载荷。从安装边界与使用适配性来看，这款旋具的球头端最小插入深度仅需覆盖螺钉内六角沉孔深度的三分之二即可传递足够扭矩，操作时周边需要预留的最小操作空间直径仅需18mm，

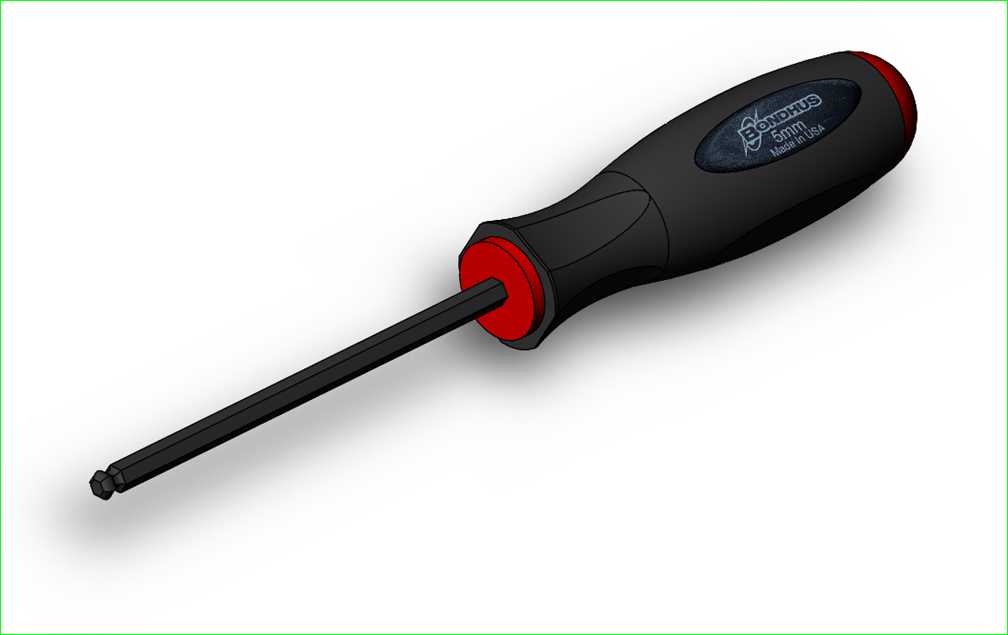

　　适合在间距较小的螺钉组、沉孔深度较浅的安装位使用；直杆段可以在正对螺钉的工况下作为普通直头内六角旋具使用，此时可以传递更大的拧紧力矩，满足紧固件最终拧紧的力矩要求，兼顾了偏角操作的便利性与正位操作的扭矩承载能力。在实际的三维建模过程中，这类手动工具的建模需要重点关注几个核心结构的精度：首先是球头部分的六方轮廓与球面的过渡曲面，这个曲面的精度直接决定了偏角操作时的贴合度，如果过渡曲面加工或建模存在偏差，会导致偏角插入时棱角卡滞，甚至出现打滑磨损螺钉头部的问题；其次是手柄的握持曲面弧度，需要匹配成年人手部的握持尺寸，凹陷位置的间距要符合手指自然弯曲的间距，避免握持时出现硌手、打滑的问题；另外杆部与手柄的配合位置需要做同轴度约束，保证旋转操作时杆部不会出现偏摆，提升操作的稳定性。这类手动旋具作为装配环节的基础工具，其结构设计的合理性直接影响一线装配人员的操作效率与紧固件的装配质量，球头结构的设计在不损失大部分扭矩承载能力的前提下，解决了受限空间的操作痛点，相比L型内六角扳手，带手柄的旋具更适合长时间连续操作的工位，不需要频繁更换扳手的握持端，操作连贯性更好，在电子设备组装、小型机械装配、精密仪器调试等对操作效率要求较高的场景中，这类工具的应用十分普遍。
