三爪机械式轴承拉拔拆卸工具

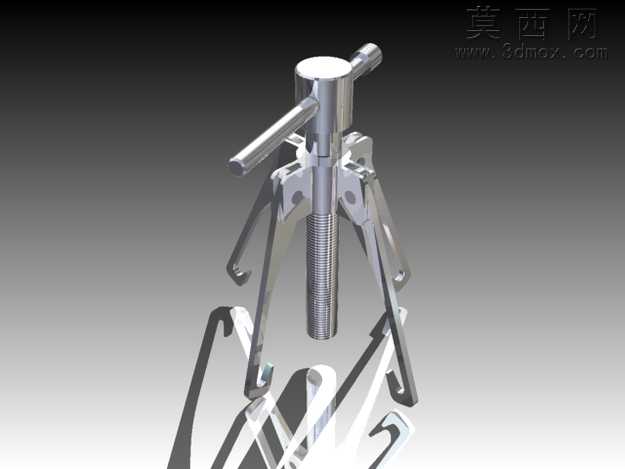

本作品为三爪机械式拉拔拆卸工具三维模型，整体采用自顶向下的参数化建模思路完成，首先确定中心螺杆的传动轴线作为整机装配基准，依次完成顶部T型旋转手柄、中心传动丝杆、三爪铰接支架、勾型拉爪、滑动锁紧套等核心部件的独立建模，再通过同轴配合、铰接约束、滑动限位完成整机虚拟装配，确保各运动部件无干涉，可模拟真实的拉拔作业动作。建模过程中对金属机加工零件的细节做了精细化还原：中心传动丝杆采用梯形螺纹截面扫掠生成，还原了梯形螺纹的传动特性与牙型轮廓，表面做了精车质感的材质处理；顶部T型手柄做了滚花防滑纹理的细节刻画，还原手动操作时的握持接触面特征；三个拉爪采用等角度环形阵列布局，铰接孔位置做了倒角与公差间隙预留，拉爪勾头部分做了加厚受力结构设计，匹配实际拆卸作业时的受力需求，避免应力集中导致的结构失效；滑动锁紧套与中心丝杆采用间隙配合，可沿丝杆轴向滑动，实现拉爪开合角度的调节与锁紧，适配不同直径的待拆卸工件。渲染阶段采用金属材质分层处理：主体受力部件采用镀铬亮面金属材质，调整反射粗糙度模拟机加工后抛光镀铬的金属光泽，铰接销轴部位采用调质钢哑光金属材质，区分不同零件的加工工艺与表面处理效果；场景采用渐变深灰背景，搭配三点布光方案，主光从侧上方打亮主体轮廓，辅光补全暗部细节避免死黑，背光勾勒金属零件的边缘高光，地面添加柔和的接触阴影，突出工具的金属质感与结构层次。设计过程中充分参考了手动三爪拉马的实际工程参数，拉爪的开合行程、丝杆的传动行程、各铰接点的转动角度均符合实际工具的作业范围，既保证了模型外观的写实度，也还原了工具的机械传动逻辑，可用于机械维修教学演示、工装设计参考、五金产品展示等场景。
