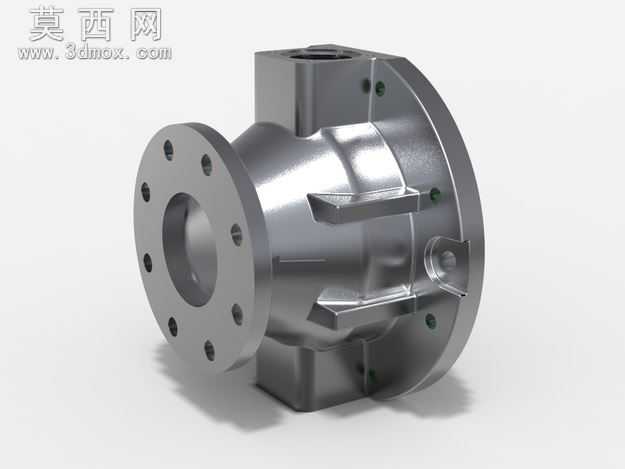

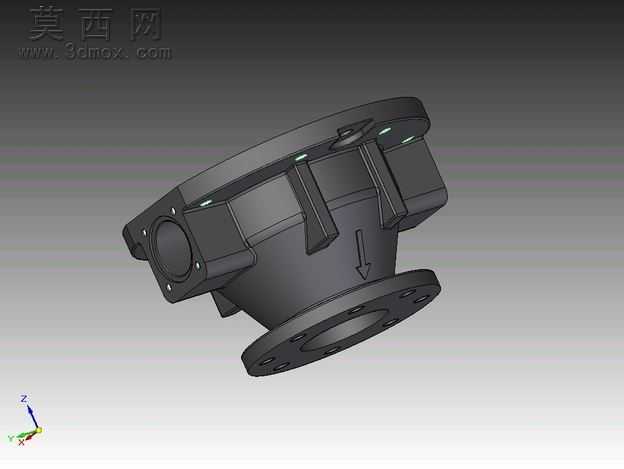

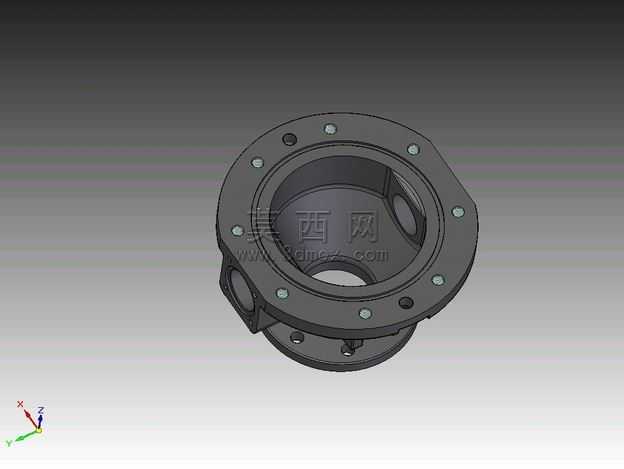

本作品为工业流体控制领域的多接口法兰式阀门壳体三维设计,建模过程严格遵循机械设计规范与流体输送部件的工程要求,首先通过基准面搭建确定阀体的整体空间定位,以流体流向为核心设计逻辑,先绘制主体变径腔体的截面轮廓,通过旋转特征生成锥形过渡的主腔体结构,保证流道截面平滑过渡,减少流体输送过程中的阻力损失与紊流现象。针对阀体上下两端的连接法兰,采用圆周阵列特征完成螺栓孔的均匀排布,严格匹配通用法兰的连接尺寸标准,法兰端面预留密封面的安装位,保证与上下游管道连接时的密封可靠性。阀体侧面设置的多组侧向接口,通过拉伸、切除特征完成接口结构的构建,每个侧向接口同样设计有带螺栓孔的连接法兰,可适配不同方向的支路管路连接需求,接口与主腔体的过渡位置采用圆角特征做平滑处理,避免应力集中导致的阀体开裂风险。建模过程中在阀体外部添加了多组加强筋结构,通过筋特征沿腔体周向均匀分布,在不显著增加阀体整体重量的前提下,大幅提升壳体的结构强度与承压能力,可适配中低压工况下的流体输送需求。材质渲染阶段选用工业铸件常用的铸钢材质,调整材质的粗糙度、金属度参数还原铸钢件的哑光金属质感,同时在阀体表面添加流向标识,明确介质的流通方向,符合工业阀门的标识规范。整体建模过程全程校验各部分的壁厚均匀性,避免出现壁厚突变导致的铸造缺陷,所有连接孔位、安装面的尺寸均做公差预留,可直接导出工程图用于生产加工,也可用于流体仿真分析的模型基础,适配多管路分流的工业流体输送场景。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 13.48 MB
- 售价 10金币
- 浏览次数
- 系统要求 其它,效果图,STEP/IGES,STL,
- 软件分类 阀门
