径向发动机连杆组件结构设计

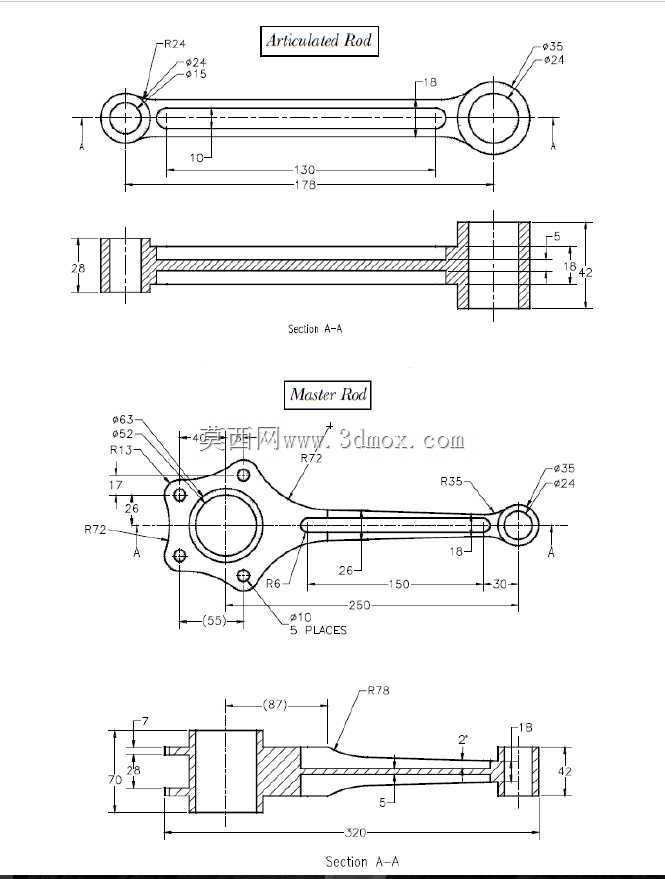

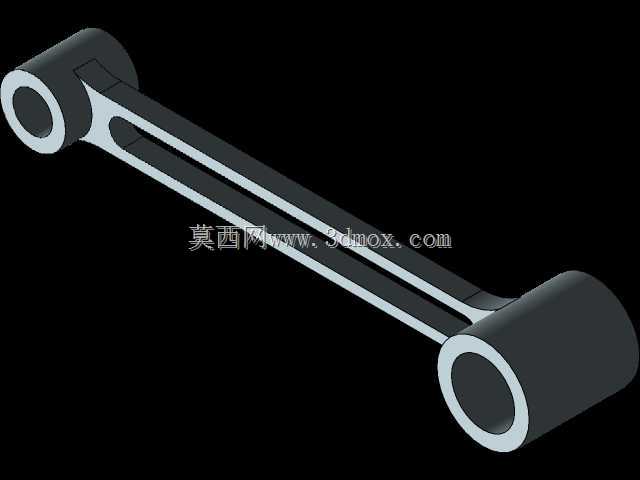

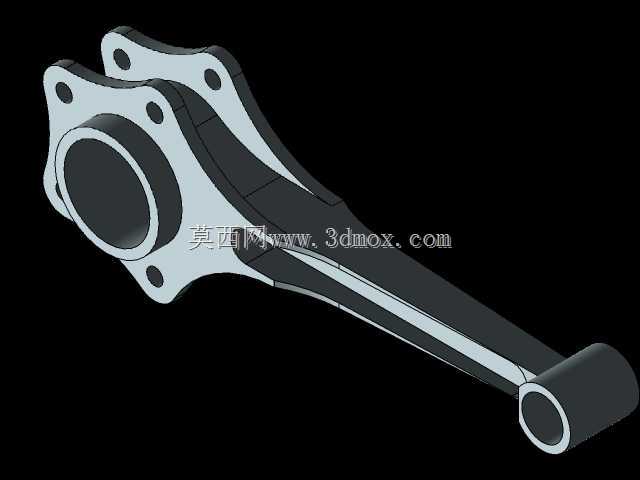

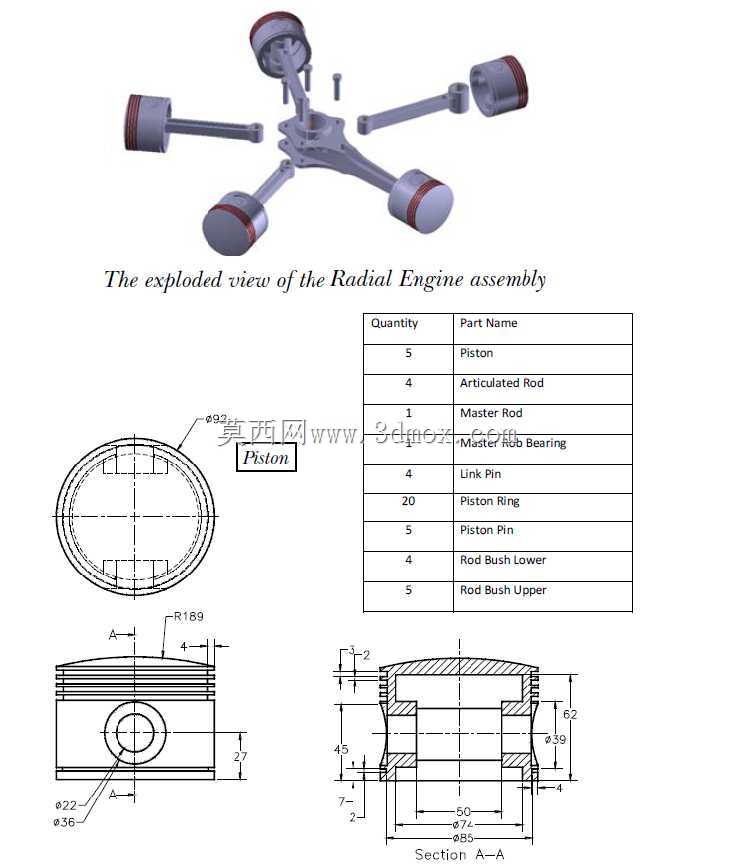

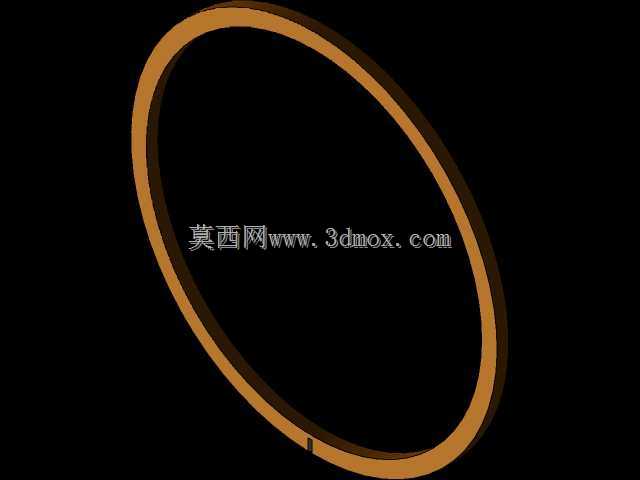

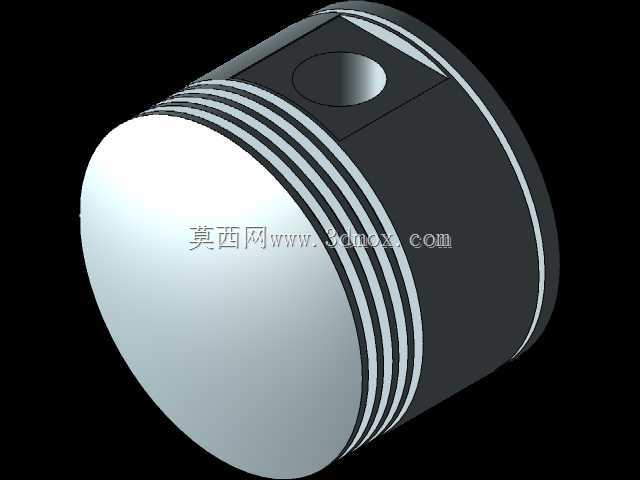

　　在航空活塞动力、小型固定式动力机组以及早期摩托动力单元的径向发动机布局中，连杆组件是连接活塞与曲轴、完成燃烧能量到旋转扭矩转换的核心传动构件，其结构合理性直接决定整机的动力传递效率、运行可靠性与服役寿命。不同于直列或V型发动机的连杆布局，径向发动机的连杆通常采用主副连杆结构，本次呈现的连杆构件，其大端适配径向发动机的曲柄销安装位，小端通过活塞销与活塞组件铰接，杆身采用工字形截面设计，在保证足够抗弯、抗扭刚度的前提下，尽可能降低往复运动质量，减少高转速工况下的惯性载荷冲击。从安装边界来看，该连杆大端采用整体式结构设计，适配特定规格的曲柄销直径，大端法兰面预留6个均匀分布的螺栓安装孔，用于连杆盖的紧固连接，

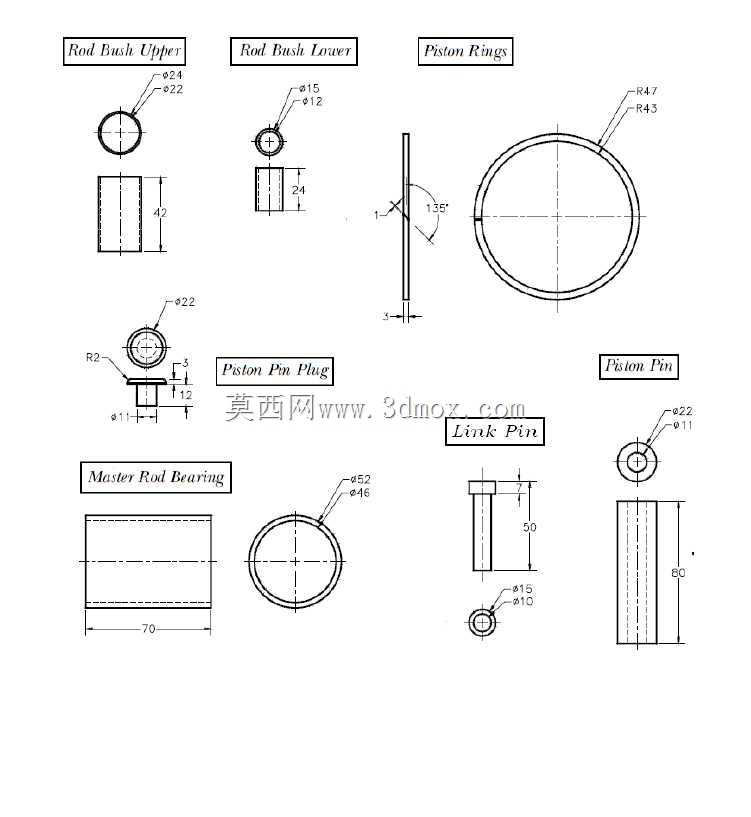

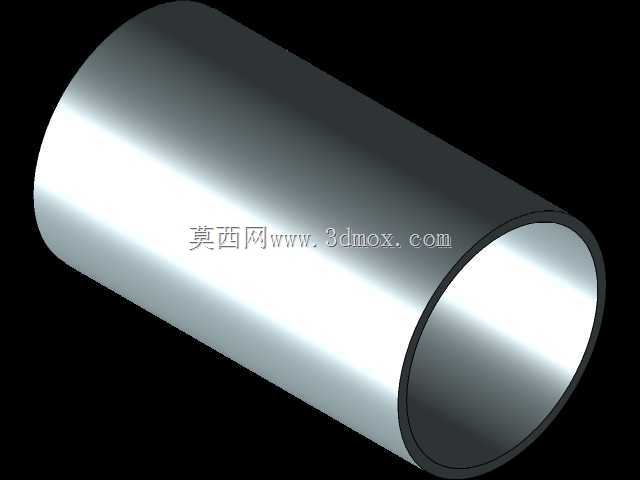

　　安装孔的位置度公差需严格控制在0.02mm以内，保证大端轴瓦与曲柄销的配合间隙处于合理区间，避免运行过程中出现偏磨、烧瓦等故障。小端为整体式衬套安装孔，孔内可压装铜基合金衬套，衬套内孔与活塞销采用间隙配合，配合间隙控制在0.01-0.03mm之间，既保证活塞销的灵活转动，又避免间隙过大产生的敲击异响。杆身的过渡区域全部采用大圆角平滑过渡，避免应力集中，尤其是大端与杆身、小端与杆身的连接位置，圆角半径不小于3mm，可有效分散交变载荷作用下的应力峰值，提升构件的疲劳强度。在实际应用场景中，这类连杆需要承受气缸内燃烧爆发产生的冲击载荷，以及活塞往复运动带来的惯性力，因此材质选型通常采用40Cr合金钢模锻成型，毛坯经过正火处理细化晶粒，

　　加工完成后进行调质处理，硬度控制在28-32HRC，杆身表面进行喷丸强化处理，进一步提升表面残余压应力，增强抗疲劳性能。设计过程中需要重点校核连杆的抗拉强度、抗压稳定性以及杆身的弯曲变形量，在最大爆发压力工况下，杆身的纵向弯曲变形量需控制在0.05mm以内，大端孔的圆度变形量不超过0.015mm，保证轴瓦的正常工作形位。从装配流程来看，该连杆安装时需先将小端衬套压入，保证衬套与小端孔的过盈量在0.05-0.08mm之间，随后将活塞销穿入活塞销座与连杆小端衬套孔，完成活塞与连杆的组装，再将连杆大端与曲柄销配合，通过规定扭矩的螺栓紧固连杆盖，紧固过程需采用对角分次拧紧的方式，避免大端孔出现失圆变形。在日常运维场景中，

　　这类连杆需要定期检查大端螺栓的预紧力、衬套的磨损量以及杆身是否存在裂纹，尤其是在高负荷连续运行后，需对连杆的形位公差进行复测，若发现杆身弯曲度超过0.03mm/100mm，需进行校正或更换，避免引发更严重的整机故障。不同于普通动力的连杆设计，径向发动机的连杆由于布局特殊性，其大端的摆动角度、杆身的长度参数都需要与气缸的星型布局角度匹配，保证各个气缸的活塞运动行程一致，压缩比偏差控制在允许范围内，避免出现各缸动力输出不均的问题。杆身的工字形截面尺寸经过反复优化，腹板厚度、翼缘宽度的参数搭配，既满足强度刚度要求，又将构件的整体重量控制在合理范围，降低曲轴的平衡配重需求，提升整机的动力响应速度。在润滑设计上，连杆大端轴瓦位置预留润滑油道孔，与曲轴内部的油道连通，压力润滑油可通过油道进入大端配合面，形成稳定的油膜润滑，部分结构还会在杆身内部设计贯通油道，将润滑油引导至小端衬套位置，实现小端活塞销配合面的压力润滑，降低磨损速率，延长构件的维护周期。
