沃尔沃轮式装载机销连接结构件设计

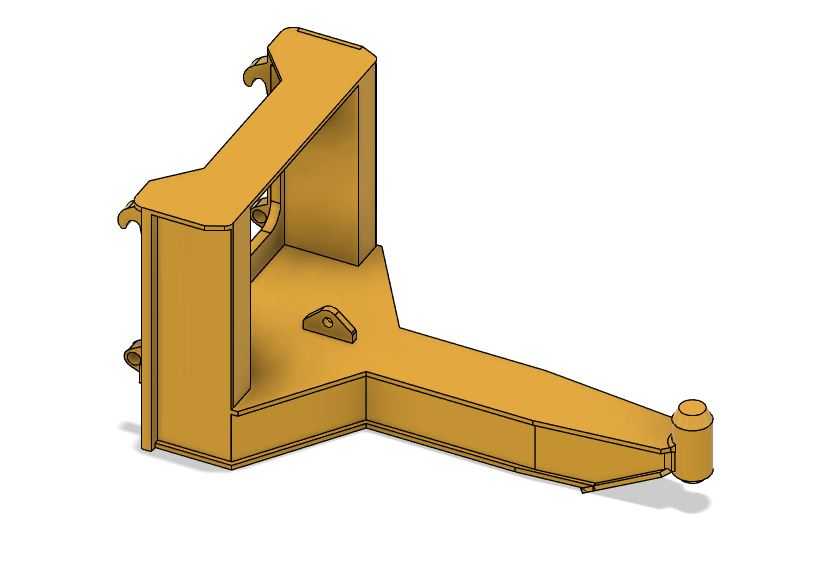

　　在矿山剥离、土方转运、散料堆存这类重载作业场景里，轮式装载机的作业效率很大程度上取决于工作装置与属具的连接可靠性，销连接结构作为动臂端与各类作业属具的核心衔接部件，直接决定了属具更换效率与重载作业的结构安全冗余。这套销连接构件的设计，首先要匹配沃尔沃系列轮式装载机的动臂端安装接口尺寸，其整体采用L型弯折的箱型焊接结构，主体板材选用低合金高强度结构钢，焊接坡口预留了足够的熔深空间，焊后整体去应力处理，避免长期交变载荷下出现焊缝开裂的问题。

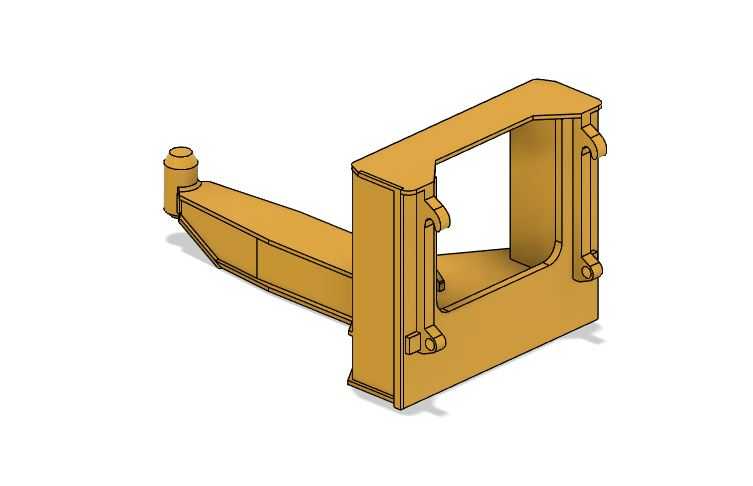

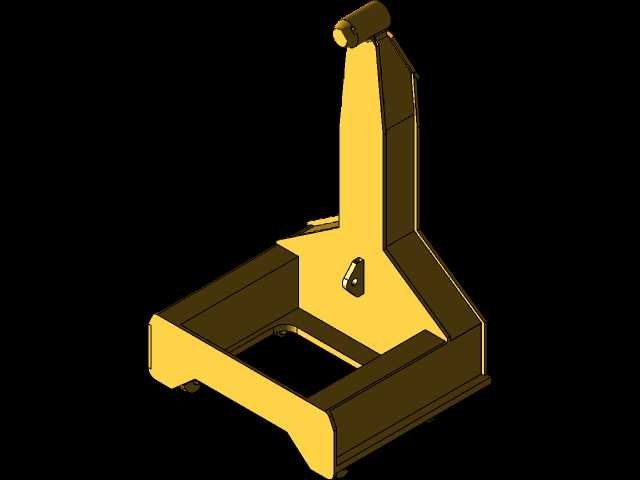

　　从实际作业工况出发，该构件上部设置的挂钩式卡位结构，能够在属具对接时先完成预挂定位，无需人工全程托举对齐销孔，降低现场更换属具的操作强度；下部延伸臂末端的销座孔位，与动臂端的翻转油缸摇臂销孔同轴度公差控制在0.1mm以内，保证销轴装配后不会出现偏磨卡滞的问题。构件侧面预留的小型吊耳结构，可用于安装属具的液压管路固定卡扣，避免作业过程中管路晃动与结构件发生摩擦破损。

　　设计过程中，针对装载机铲掘工况下的偏载载荷做了有限元校核，在单侧承受1.5倍额定偏载的工况下，结构最大应力集中点出现在弯折处的内侧加强筋位置，应力值远低于材料的屈服强度，同时在弯折区域额外增设了三角形加强筋板，提升结构的抗扭刚度，避免长期重载作业出现结构变形。安装边界上，该构件上部挂钩的开口尺寸与动臂端挂接轴的直径间隙控制在2mm以内，既保证挂接时的导入便利性，又不会因间隙过大导致作业过程中出现冲击异响；末端销孔的内径与标准销轴采用间隙配合，配合公差选H8/f7，满足频繁拆装的使用需求，同时销孔内部预设了润滑脂注油通道，可定期加注润滑脂降低销轴与孔壁的磨损。

　　不同于普通的焊接连接支座，这套销连接结构充分考虑了现场作业的维护便利性，所有易磨损的销孔位置都可更换耐磨衬套，无需整体更换结构件，降低设备的后期维护成本。构件表面采用工程机械常用的黄色面漆涂装，漆膜厚度满足户外作业的防腐蚀要求，适应矿山、工地这类多粉尘、高湿度的作业环境。在属具适配性上，该结构除了可匹配标准铲斗之外，还能兼容抓斗、推雪板、货叉等多种快换属具，只要属具端的挂接接口尺寸与该销连接结构匹配，即可完成快速换装，拓展轮式装载机的多场景作业能力。

　　结构的外形尺寸充分考虑了装载机的接近角与离去角要求，下部延伸臂的下边缘做了斜切过渡处理，避免装载机在铲掘入料时结构前端与料堆发生刮碰；上部挂钩的向后延伸长度经过反复校核，保证属具翻转到最大收斗角度时，结构不会与动臂横梁发生运动干涉。针对作业过程中可能出现的销轴窜动问题，销孔端面上预留了卡板槽位，装配销轴后可通过固定卡板锁定销轴轴向位置，避免作业过程中销轴轴向窜出引发安全事故。整体结构没有多余的冗余设计，所有板材的厚度选择都经过载荷计算，在保证结构强度满足重载需求的前提下，尽可能控制构件自重，降低工作装置的整体负载，提升装载机的有效载荷能力。
