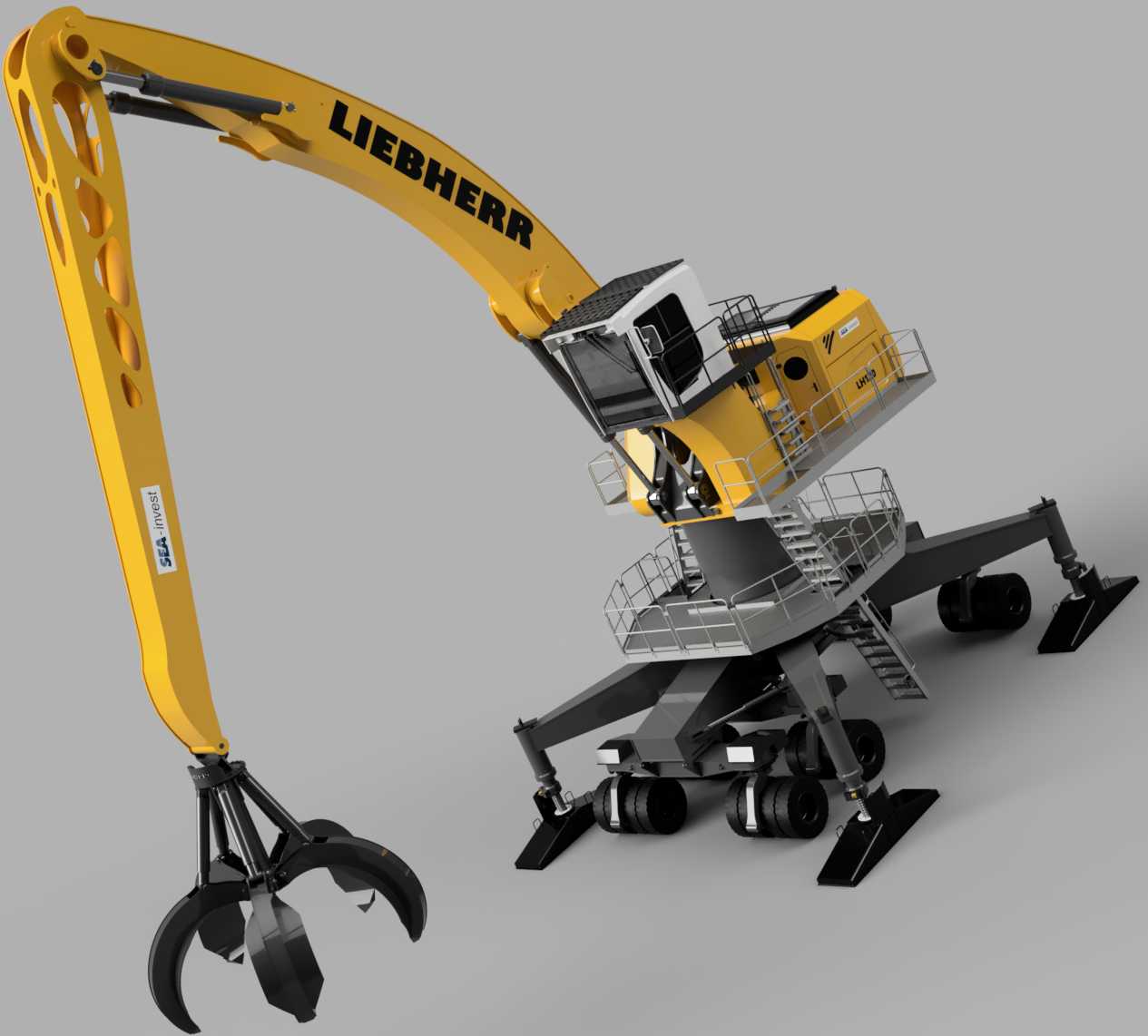

利勃海尔LH120多齿抓斗式起重作业设备

　　这款抓斗式起重作业设备，核心适配港口散杂货泊位、废金属回收加工场站、散装物料中转堆场的固定点位装卸作业需求，区别于常规移动式起重设备，其采用固定式加高支撑底盘设计，作业覆盖半径内无需反复转场移位，单点位即可完成半径20米范围内的散料抓取、堆垛、装卸车全流程作业，尤其适合废钢、散煤、矿石等不规则散料的高效转运，相比常规配吊钩的起重设备，多齿抓斗的结构设计可直接实现散料的自主抓取与卸料，无需额外人工配合挂装吊具，单作业循环效率可提升40%以上，能大幅降低散料装卸环节的人工投入与安全风险。

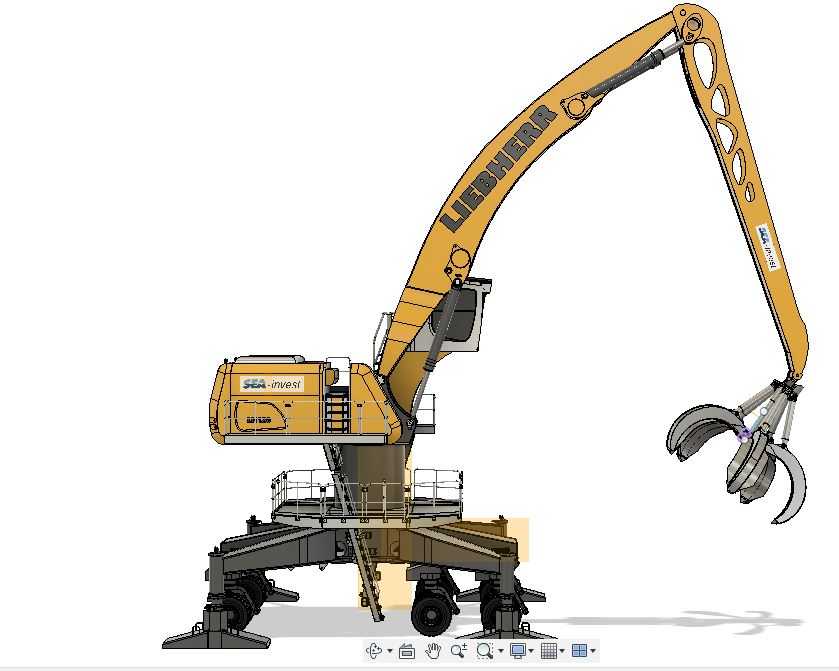

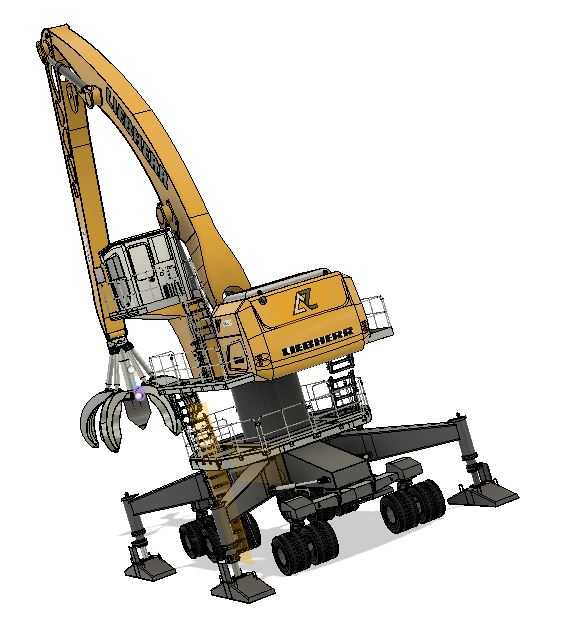

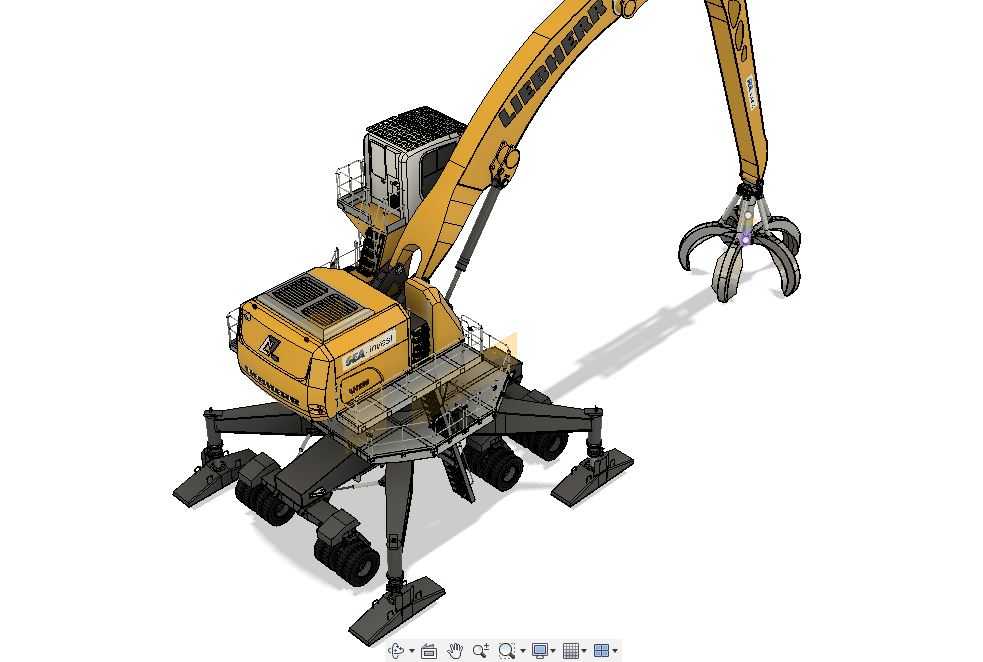

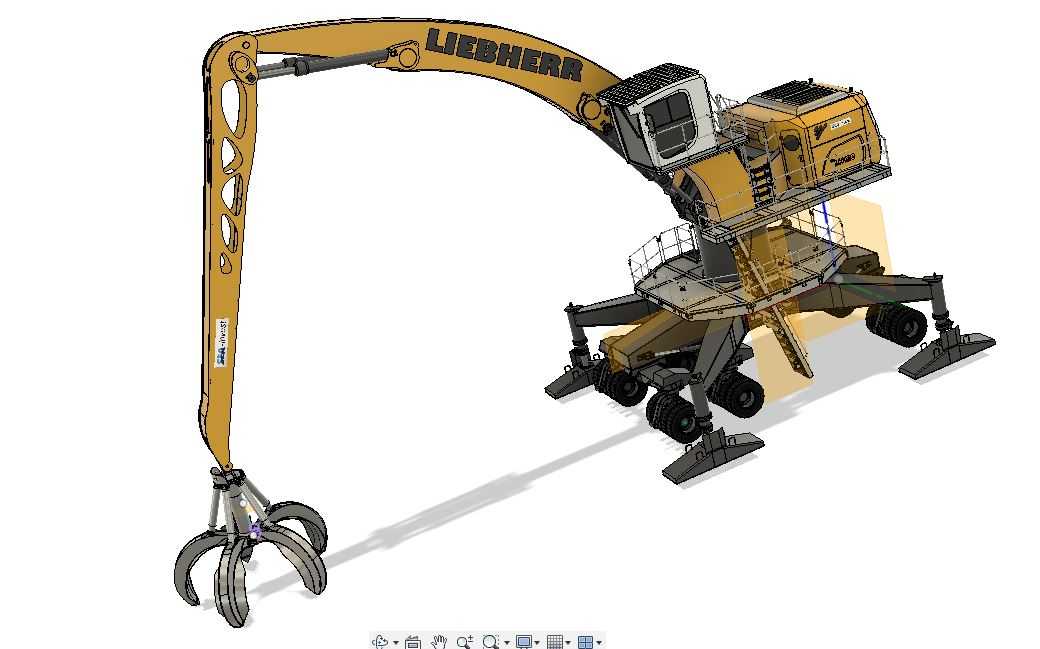

　　从结构设计逻辑来看，设备整体采用上回转作业平台加固定式支腿底盘的布局，上装回转机构可实现360度全范围回转，作业无盲区；动臂采用变截面箱型焊接结构，臂身预留的轻量化镂空孔位，是在保证结构抗弯、抗扭强度满足12吨米额定起重力矩的前提下，通过拓扑优化去除非受力区域冗余材料，有效降低臂架自重，减少回转机构的负载损耗，同时也便于日常运维中对臂架焊缝、结构件的检查。臂架与底盘、臂架各节段之间均采用铰接销轴连接，配合大口径液压油缸实现臂架的变幅动作，油缸铰接点的位置经过多轮运动仿真校核，保证在最大作业幅度、最大抓取重量的极限工况下，油缸受力始终处于合理区间，无偏载、卡滞风险。

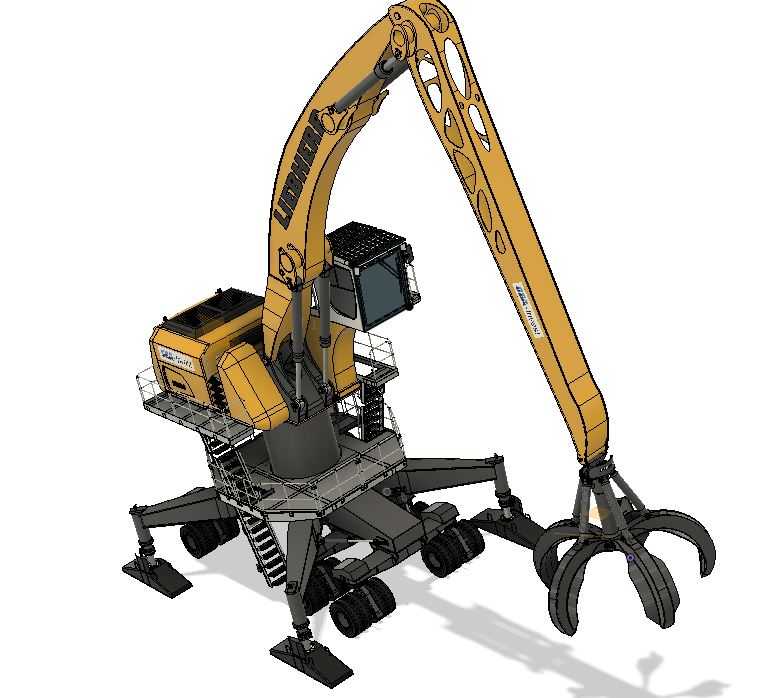

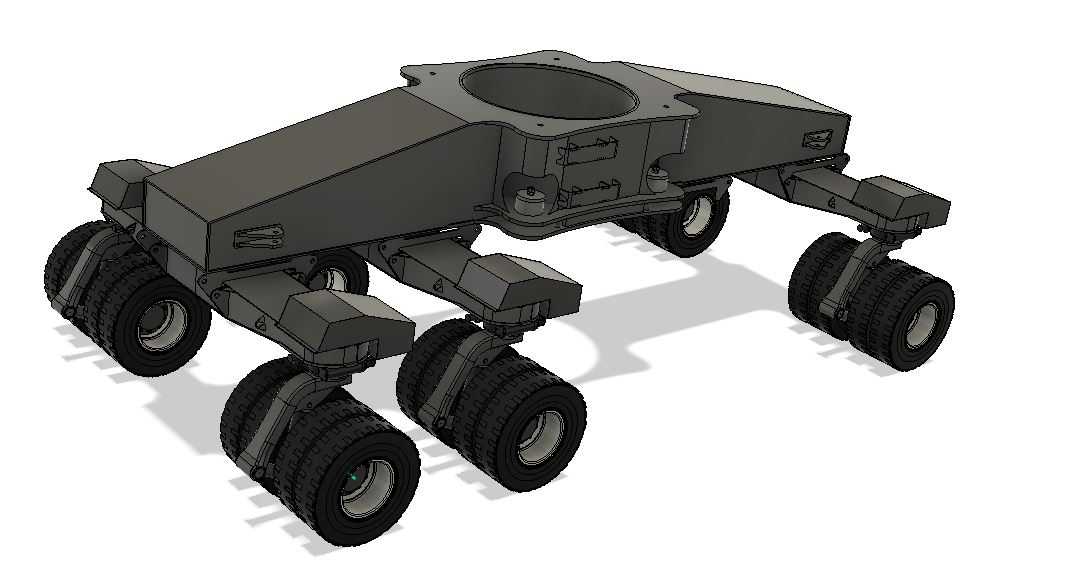

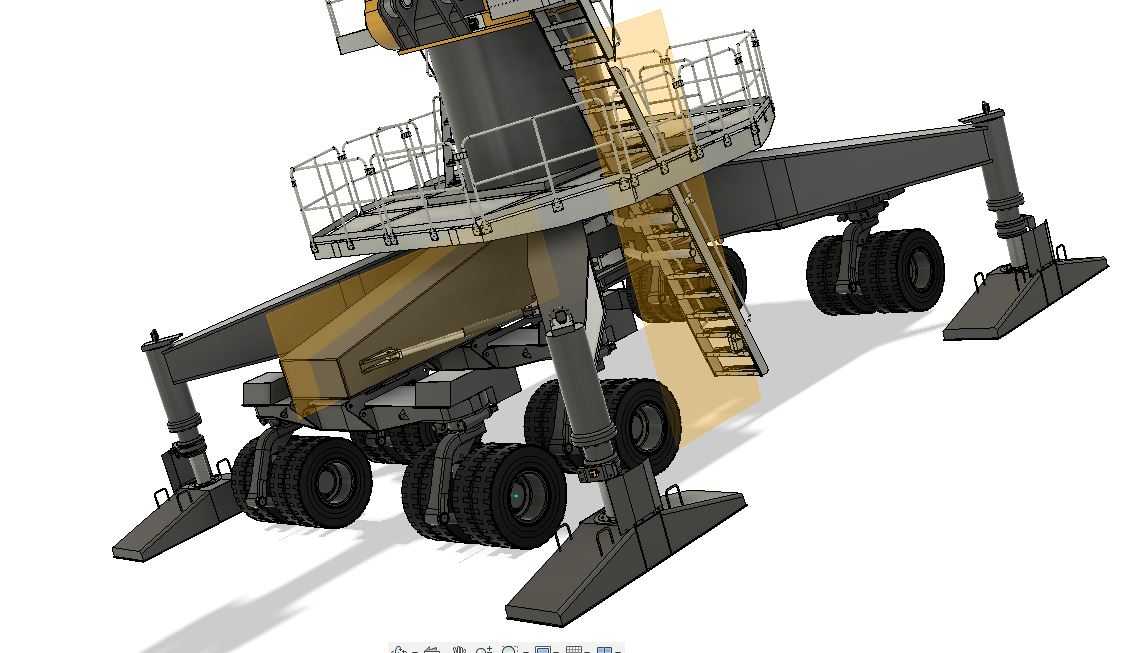

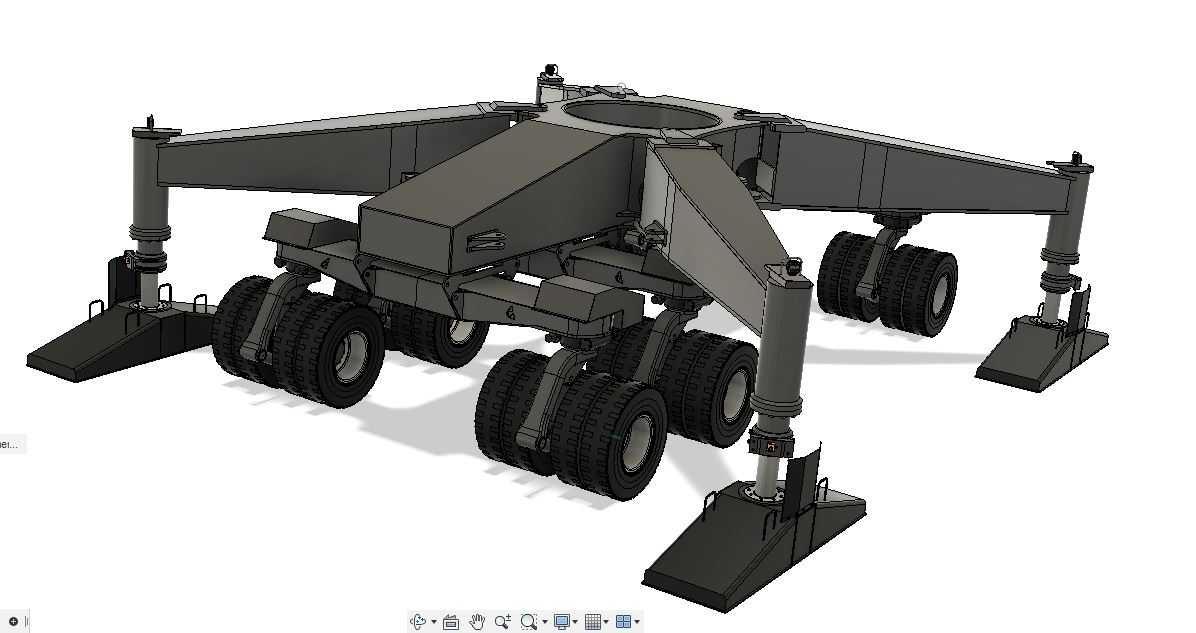

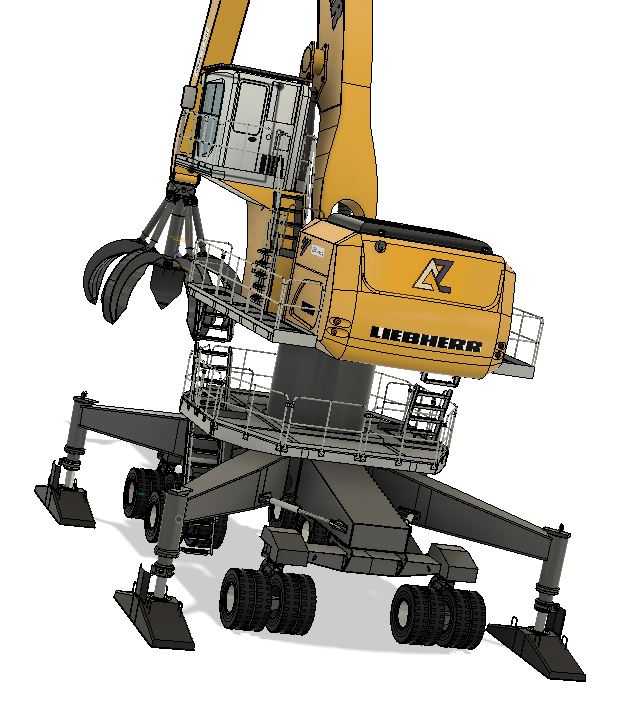

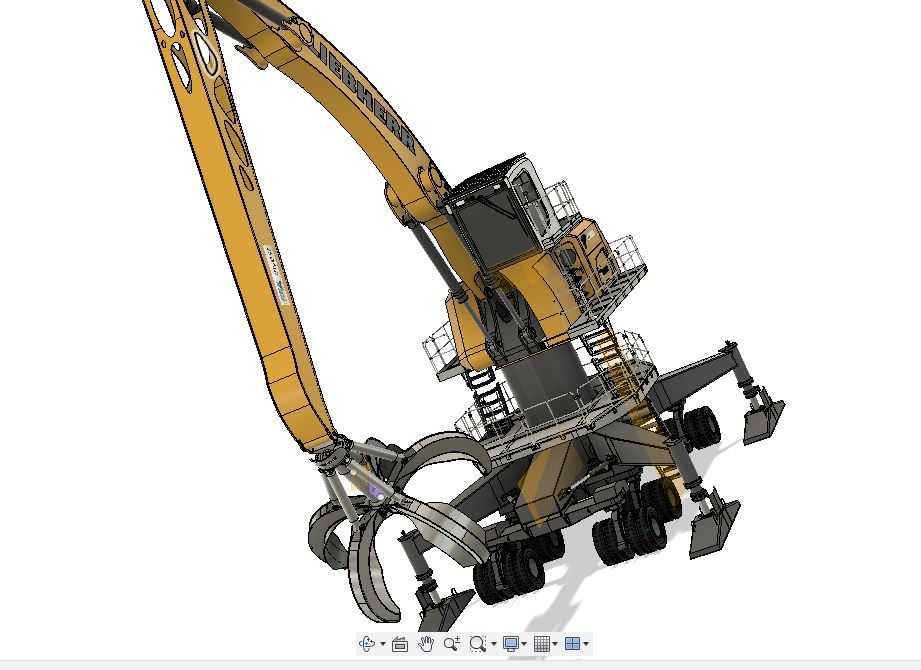

　　前端工作装置采用多瓣式抓斗结构，抓斗瓣采用耐磨合金钢板焊接成型，瓣尖做了加厚耐磨处理，可适应废金属、硬矿石等尖锐物料的频繁抓取作业，抓斗的开合通过内置液压油缸驱动，开合行程可根据物料粒度灵活调整，抓取大块废钢时可实现半开状态下的插取收拢，抓取粉状散料时可完全闭合避免撒漏。底盘部分采用四点式刚性支腿结构，每个支腿底部配置大面积支撑垫板，作业时支腿完全伸出，可将设备整体受力均匀传递到硬化地面，支腿的跨距设计经过稳定性校核，在最大作业幅度、满负载抓取的工况下，整机抗倾覆稳定系数满足1.4倍的安全要求，完全符合起重设备的安全规范；底盘侧面设置了带防护栏的检修爬梯与平台，可直达上装的动力舱、驾驶室位置，便于日常的维保作业开展。

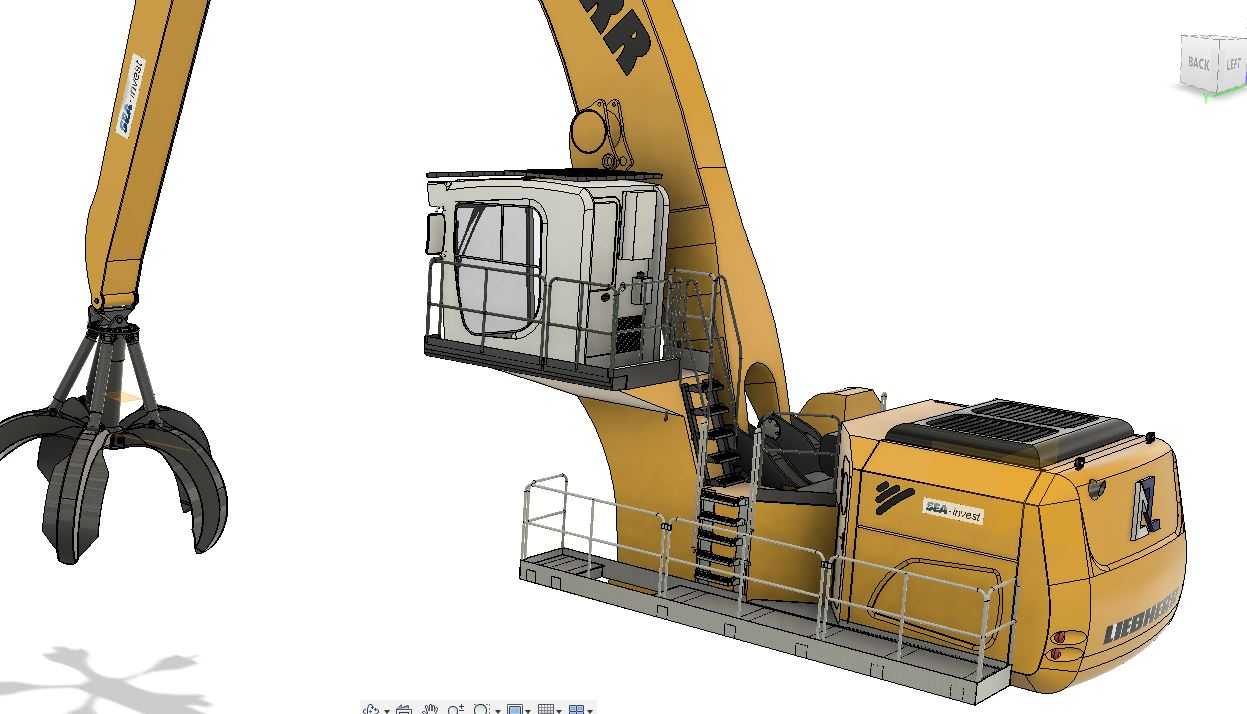

　　驾驶室采用侧置高位布局，驾驶视野可完全覆盖整个作业半径范围，驾驶室玻璃采用防弹级钢化夹层玻璃，可抵御废钢抓取过程中飞溅物料的冲击，室内配置符合人机工程的操作座椅与先导操作手柄，操作逻辑与常规工程起重设备保持一致，降低操作人员的学习成本。动力系统与液压泵站集成布置在上装平台的后部，起到整机配重的作用，无需额外加装配重块即可平衡前端作业装置的负载，液压系统采用负载敏感变量泵配置，可根据抓斗、臂架、回转机构的实际动作需求分配液压流量，无动作时系统自动降低流量输出，减少无效能耗，液压管路全部采用硬管加铰接软管的布置方式，管路走向避开运动部件的干涉区域，关键管路位置加装防护套，避免作业过程中物料掉落砸损管路。

　　从安装边界来看，设备安装需要预先浇筑厚度不低于800mm的C30混凝土地基，地基承载能力需满足每平方米15吨的载荷要求，四个支腿的固定点位需预埋连接螺栓，安装时需保证底盘整体水平度误差不超过千分之一，避免长期偏载导致回转支承的异常磨损。设备作业时尾部回转半径约4.2米，安装点位需预留足够的尾部安全回转空间，臂架最大起升高度可达18米，作业区域上方需避开高压输电线路等障碍物，满足高压线路的安全距离要求。日常运维中，需定期检查回转支承的螺栓预紧力、臂架结构焊缝、液压油的清洁度、抓斗瓣的磨损量，尤其是抓斗瓣尖磨损量超过原厚度的30%时需及时堆焊修复或者更换，避免抓取力不足导致物料脱落引发安全事故。在废金属回收场站应用时，可搭配地面的物料输送线、压块设备使用，直接将回收的废钢抓取输送到压块机进料口，完成废钢的压块加工流程；在港口散货泊位应用时，可停靠在驳船与货运卡车之间，直接完成船到车的散料转运，无需中间堆场暂存，大幅压缩散货中转的作业周期。
