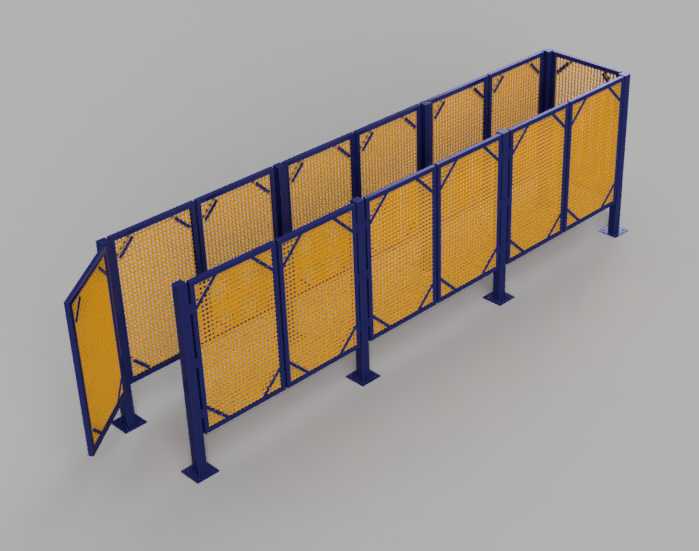

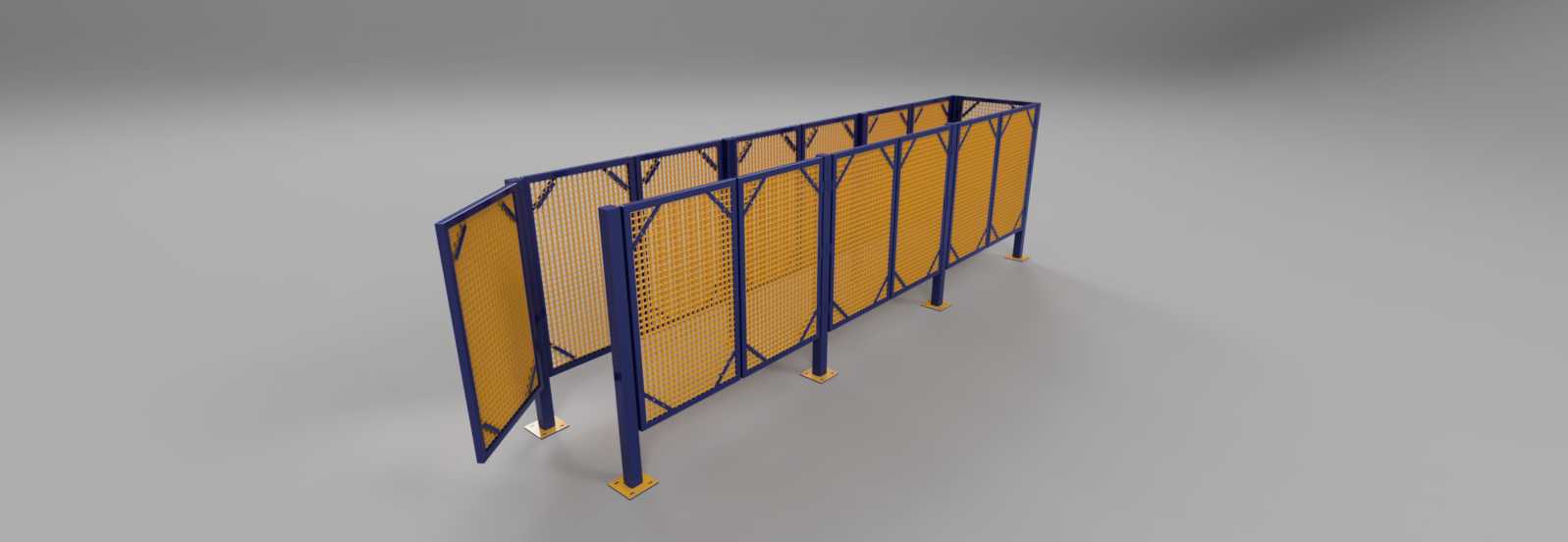

车间区域分隔用钢制安全防护围栏结构

　　这套钢制围栏的设计初衷，是解决生产车间内不同作业区域的物理分隔需求，同时兼顾人员误入危险区域的防护作用，在自动化生产线周边、焊接作业区、物料暂存区、设备运维通道边界都能适配使用。从结构设计逻辑来看，整体采用模块化拼接思路，单块围栏单元通过底部的方形安装底板与地面膨胀螺栓固定，立柱采用矩形空心型钢焊接成型，相比圆管立柱，矩形截面的抗侧向冲击能力更强，在受到叉车剐蹭、物料意外撞击时不易发生弯折变形，立柱与网片框架的连接位置采用冲压一体的连接耳片，通过螺栓紧固，不需要现场焊接作业，安装时仅需普通扳手即可完成组装，后期如果需要调整区域划分，也可以快速拆卸重组，不会造成构件报废。网片部分采用框架内嵌钢板网的结构，相比编织铁丝网，

　　钢板网的整体刚度更高，网孔为均匀的菱形开孔，既可以保证视线通透，方便作业人员观察围栏另一侧的设备运行状态，避免完全封闭带来的视野盲区，又能防止人员肢体伸入危险区域，钢板网的边缘全部做了折边处理，嵌入框架的槽位内，不会出现网片边缘毛刺外露划伤人员的问题。围栏配套的单开门结构，采用与围栏单元同规格的框架制作，门轴采用可拆卸的销轴结构，门扇开启角度可以达到180度，完全打开后可以贴靠在相邻的围栏单元上，不会占用通道的通行宽度，门扇关闭后通过插销结构锁定，插销位置设置在人员操作侧的腰部高度位置，不需要弯腰或者抬手过高即可操作，日常巡检、物料转运时开合都很顺手。从安装边界尺寸来看，单块标准围栏单元的宽度适配常规车间柱距，

　　高度覆盖从地面到成人胸部以上的位置，既不会因为高度过低起不到防护作用，也不会因为过高导致材料浪费、遮挡车间照明与通风。底部安装底板的尺寸经过计算，在常规混凝土地面施工时，膨胀螺栓的钻孔位置不会超出底板范围，不需要额外做预埋件，对于已经完成地面施工的老旧车间改造也非常友好，不会破坏现有地面的环氧层或者耐磨地坪。在实际使用场景中，这类围栏可以根据现场的走线需求，在对应位置预留管线穿过的缺口，缺口边缘做橡胶护边包裹，避免线缆被金属边缘割破绝缘层；如果是用在焊接作业区周边，还可以在网片内侧加装挡光板，阻挡焊接弧光外泄影响周边作业人员，不需要更换整套围栏结构，仅通过附加配件就能实现功能拓展。整个围栏的所有金属构件都做了表面喷涂处理，

　　不同功能区域可以通过喷涂不同颜色来做视觉区分，比如危险设备周边用黄黑配色，普通通道分隔用蓝黄配色，人员可以通过颜色快速识别区域的风险等级。结构设计时已经考虑了日常维护的便利性，所有连接螺栓都采用外露设计，后期如果出现构件变形，只需要更换对应的单块单元或者单个零件即可，不需要整段围栏拆除重做，日常清洁时直接用高压水枪冲洗即可，钢板网的镂空结构不会积灰积水，不会出现锈蚀藏污的问题。在做三维建模的时候，所有构件的拼接间隙都按照实际装配公差预留，安装孔位全部做了对位处理，导出的加工图纸可以直接用于激光下料、折弯焊接工序，不需要二次调整尺寸，立柱与底板的焊接位置做了加强筋处理，在承受水平推力的时候，焊接位置的应力分布均匀，不会出现焊缝开裂的情况。
