移动式起重机配套多瓣式散料抓斗结构

　　在废钢回收场站、港口散杂货泊位、城市建筑垃圾清运现场，这类多瓣式抓斗是移动起重机作业时最常用的属具之一，区别于双瓣抓斗针对颗粒状散料的适配性，多齿结构的瓣尖可以深入不规则堆料的缝隙，完成大块废钢、破碎混凝土块、不规则工业废渣的抓取作业，不会出现双瓣抓斗夹取大块物料时易滑脱、漏料的问题。

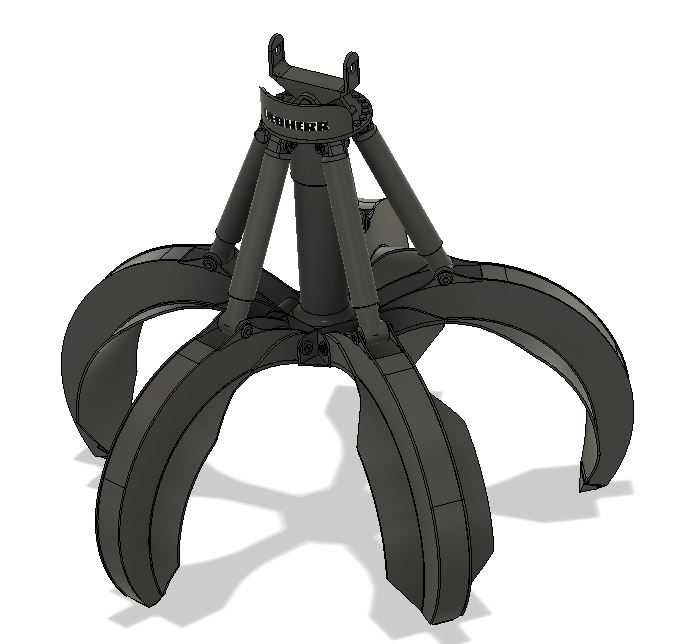

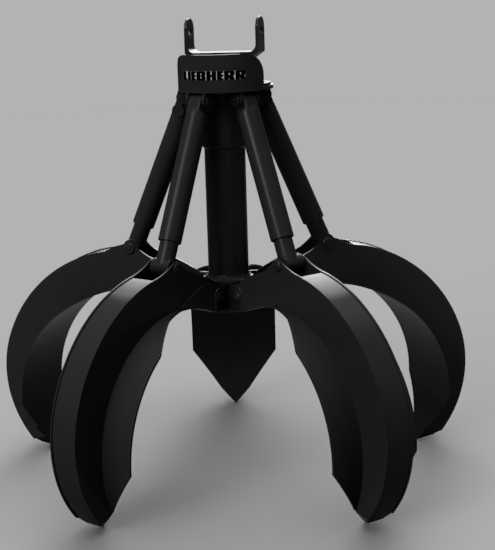

　　从结构设计逻辑来看，整个抓斗采用中心对称的六瓣布局，每片抓瓣通过独立的铰接支座与中心回转架连接，上接吊耳结构直接匹配起重机吊钩的挂接尺寸，不需要额外制作过渡连接法兰，现场挂接后即可投入使用。中心架内部预留了液压油缸或者钢丝绳滑轮组的安装空间，不管是配套液压驱动的起重设备还是钢丝绳卷扬式的老式起重机，都可以通过调整内部传动组件完成适配，不需要改动外部抓瓣的主体结构，通用性较强。

　　每片抓瓣的外形都做了弧形过渡设计，瓣体根部做了加厚的加强筋结构，因为抓取大块硬质物料时，瓣尖插入料堆的瞬间会承受极大的径向冲击力，加厚的根部结构可以避免长期冲击载荷下出现焊缝开裂、瓣体变形的问题。瓣尖部分做了收窄的楔面处理，插入废钢堆或者建筑垃圾堆时的阻力更小，不需要起重机额外施加过大的下压力就能让抓瓣完全插入料堆内部，闭合后六片瓣尖会在中心位置完全贴合，形成封闭的容料空间，抓取小块散料时也不会出现从瓣尖缝隙漏料的情况。

　　安装边界方面，抓斗整体收拢状态下的最大外径适配常规16-25吨级移动起重机的作业幅度，不会因为尺寸过大导致起重机在小幅度作业时出现臂架与抓斗干涉的问题；完全张开状态下的抓取直径可以覆盖常规散料堆的单次抓取截面，单次抓取重量匹配对应吨位起重机的额定起重量，不会出现超载风险。上接吊耳的开孔尺寸按照通用起重机吊钩的直径设计，挂接后吊耳与吊钩之间的间隙控制在合理范围，作业过程中不会出现抓斗过度晃动的问题，同时也方便现场快速摘挂，切换其他起重属具时不需要耗费过多调整时间。

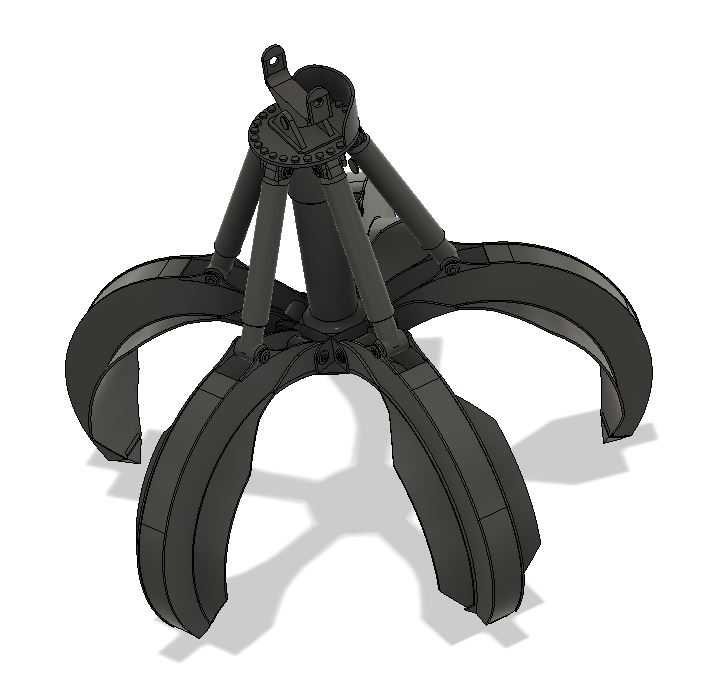

　　从实际作业的工况适配来看，抓瓣的外侧曲面做了耐磨堆焊的预留面，长期接触硬质物料磨损后，可以直接在现场对磨损面进行堆焊修复，不需要整体更换抓瓣，降低了场站的设备维护成本。中心架的顶部设置了回转支承的安装位，作业过程中可以通过起重机配套的回转机构带动整个抓斗旋转，调整抓取角度，不需要频繁移动起重机的站位就能覆盖料堆的不同位置，在场地狭窄的废钢加工车间或者小型散货码头作业时，这种可回转的结构能大幅提升作业效率，减少设备移动的频次。

　　设计过程中对每片抓瓣的开合轨迹做了运动仿真校核，确保开合过程中相邻抓瓣之间不会出现运动干涉，每片抓瓣的铰接点位置都经过受力优化，让驱动油缸或者钢丝绳的拉力可以最大化转化为抓瓣的夹持力，抓取大密度的金属废块时也能提供足够的夹紧力，不会出现物料中途脱落的安全隐患。同时整个抓斗的重心完全落在中心吊耳的轴线上，起吊过程中不会出现偏载倾斜的问题，降低了起重机作业时的偏载载荷，对起重机的臂架结构也能起到一定的保护作用。

　　日常维护层面，所有铰接点都设计了黄油嘴的安装位置，作业人员可以定期加注润滑脂，减少铰接销轴的磨损，延长销轴和轴套的使用寿命；所有铰接销轴都做了防脱挡板设计，作业过程中不会因为长期振动出现销轴窜出脱落的问题，避免高空坠物的安全风险。整体结构没有复杂的异形曲面，大部分结构件都可以通过常规的钢板切割、焊接工艺完成加工，不需要特殊的定制加工设备，对于有自制维修能力的场站来说，后期更换易损件的成本更低，配件采购也更加方便。
