挤压铝型材双层作业工作站结构设计

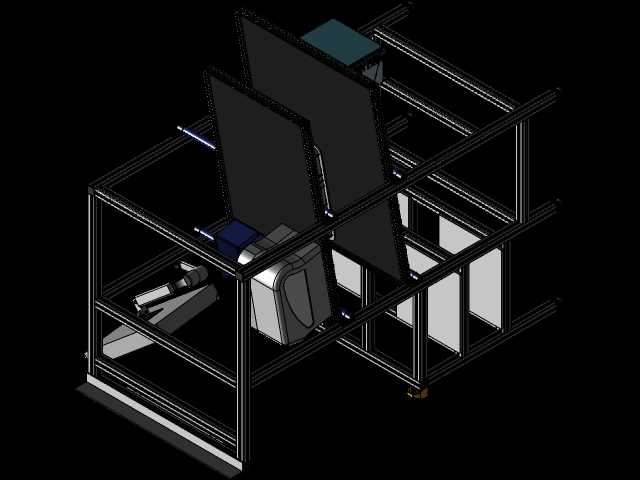

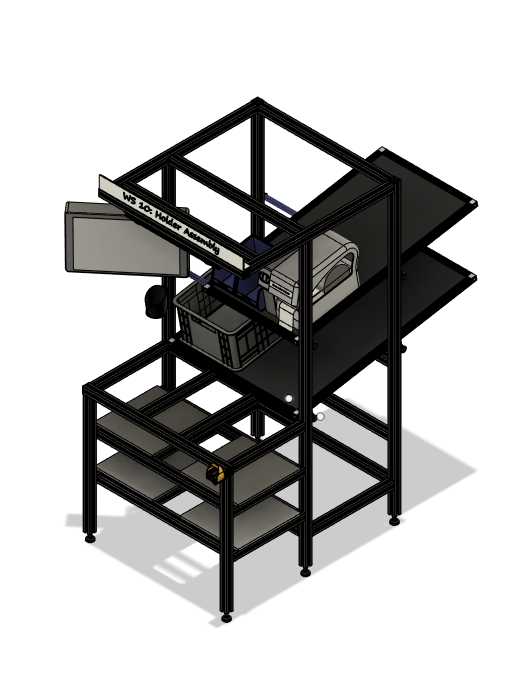

　　这套挤压铝搭建的双层作业工作站，主要面向电子零部件组装、小型机电产品预装、工位物料暂存的生产场景，在离散制造的单元化生产工位中应用十分普遍，尤其适合多品种小批量的柔性生产布局，能在有限的车间占地面积内拓展垂直方向的操作与储物空间，相比单层工作台可提升近40%的工位空间利用率。从结构设计逻辑来看，主体框架采用标准工业挤压铝型材搭建，型材槽口统一为通用工业规格，所有连接节点均采用配套角件与内置螺栓锁紧，无需焊接工序，现场组装时仅需内六角扳手即可完成全流程装配，后期如果需要调整工位尺寸、增减层板或者拓展附属配件，都可以快速拆解重组，不会像焊接钢结构架那样出现改造后漆面脱落、结构变形的问题。整体框架的立柱采用加厚截面的挤压铝型材，

　　底部配置可调式支撑脚杯，可根据车间地面的平整度调整每个支脚的高度，调整范围在0到50毫米之间，保证整个工作站台面处于水平状态，避免台面上放置的精密工装、待加工工件出现滑移倾斜的问题。双层操作台面的设计做了明确的功能分区，上层台面距离地面的高度设置为1100毫米，刚好匹配站立作业人员的肘部操作高度，作业时无需过度弯腰或者抬臂，能有效降低长时间操作的疲劳感，台面上预留了工装夹具安装的T型槽位，可根据不同工序的需求固定小型台钳、检测治具、电动螺丝刀挂架等配件；上层台面下方设置了抽拉式物料周转篮，采用网格镂空结构，可放置当前批次生产所需的小型零部件、包装辅料，作业人员伸手即可取放，减少转身取料的动作浪费。下层台面距离地面高度为450毫米，

　　主要用于放置待加工工件的周转箱、已完成工序的成品暂存，以及小型生产辅助设备，层板边缘做了凸起挡边，防止放置的物料箱在搬运或者设备震动时滑落。工作站的后侧框架上预留了走线槽安装位，可将工位所需的电源线路、压缩空气管路统一收纳在槽内，避免管线外露缠绕带来的安全隐患，同时也方便后期新增设备时快速接驳管线。从安装边界来看，整套工作站的整体长度为1800毫米，宽度为1200毫米，总高度为1600毫米，安装时仅需预留周边各200毫米的操作与维护空间即可，不需要额外的地基固定，放置在平整的环氧地坪上依靠自重与脚杯的摩擦力即可保持稳定，适合在精益生产的单元线布局中灵活调整位置。框架的上层后侧还预留了看板安装位，可悬挂作业指导书、生产进度看板、

　　质量警示标识等，作业人员抬头即可查看相关要求，不需要额外在工位旁设置独立看板架。在结构强度校核层面，上层台面的额定承载为150千克每平方米，可满足常规小型工件组装、轻型检测设备放置的承重需求，下层台面额定承载为250千克每平方米，可放置较重的物料周转箱与小型加工设备，框架整体的抗侧倾能力满足车间日常作业的安全要求，即使在侧面施加100牛的水平推力也不会出现倾覆风险。所有铝型材的端面都配置了专用端盖，避免型材切割后的锐边划伤作业人员，台面采用防静电高密度板材，表面电阻在10的6次方到10的9次方之间，适合对静电敏感的电子元器件组装工序，避免静电击穿元器件造成质量隐患。这套工作站的设计没有采用冗余的装饰结构，所有构件都服务于工位的实际作业需求，型材的选型经过了承重与成本的平衡，既不会因为型材截面过小导致结构晃动，也不会因为过度选型造成材料浪费，整体的模块化设计也让后期的维护成本极低，单个配件损坏后可直接更换同规格标准件，不需要整体报废替换。
