协作机器人镜像测试工作站结构设计

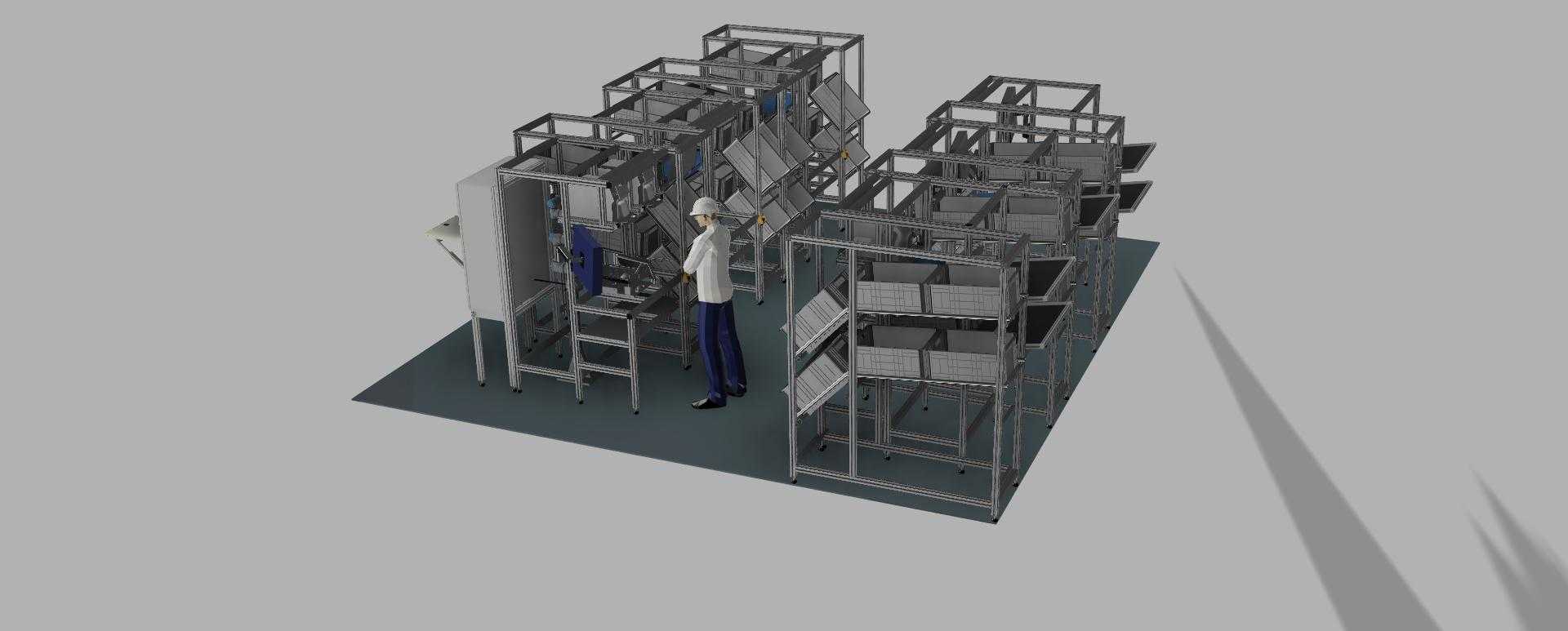

　　这套协作机器人镜像测试工作站，主要面向消费电子、汽车零部件生产环节中的工件外观对称度、装配位姿一致性检测场景搭建，替代传统人工目检与单工位单测的低效模式，适配多批次小批量的柔性检测需求，可直接对接产线线边布局，不需要额外做大规模地基改造。整体机架采用欧标4040工业铝型材搭建立式框架结构，型材拼接处采用内置角码与膨胀螺栓双重固定，框架侧边预留了透明亚克力护板的安装槽位，护板可快速拆卸，方便日常维护时调整内部治具位置，框架底部配置可调节脚杯与万向脚轮组合，脚杯调节行程为80mm，可适配车间地面±30mm的平整度误差，脚轮带刹车锁定结构，设备移位时不需要额外吊装工具，两名操作人员即可推动完成工位转移。工作站采用双列对称布局设计，

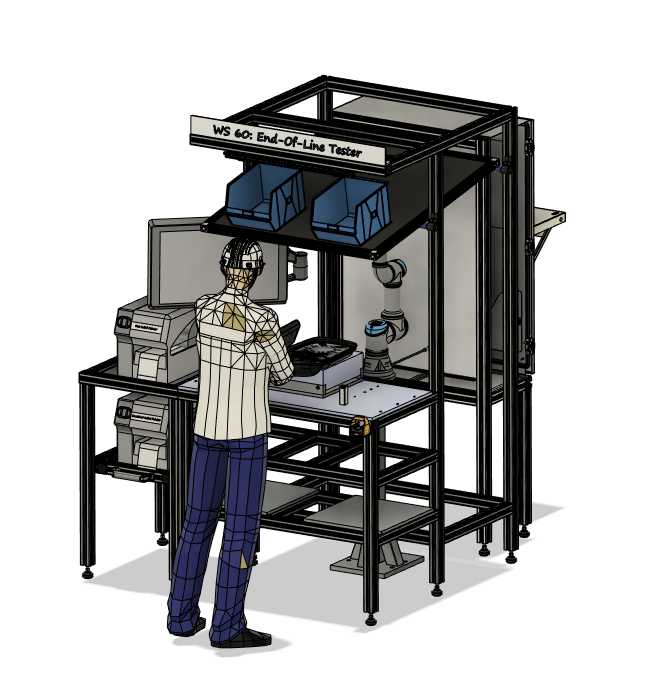

　　单侧框架设置三层物料暂存位，每层暂存位配置带定位挡边的流利条，料箱可顺着流利条滑到取料位，挡边高度为25mm，刚好卡住标准EU4322塑料周转箱的侧边，避免料箱滑脱，每列框架对应一台UR协作机器人的安装位，机器人底座采用12mm厚碳钢板折弯焊接成型，底座与铝型材框架之间加装5mm厚橡胶减震垫，可抵消机器人高速运行时产生的微幅震动，避免震动传递到检测工位影响视觉检测精度。镜像测试的核心逻辑是通过两侧机器人的协同动作，完成被测工件的正反两面同步对位，一侧机器人抓取待检测工件后，将工件移动到双侧视觉检测的中间位，另一侧机器人携带标定块完成对位基准校准，视觉系统同步采集工件正反两面的特征点数据，与预设的标准镜像模型做比对，

　　检测工件是否存在注塑缺料、冲压变形、装配错位等缺陷，检测完成后合格品由机器人放置到对应层的合格料箱，不合格品则推送到框架侧边的不合格品溜槽，溜槽倾斜角度为15度，不合格品可顺着溜槽滑到线边的不良品收集盒。设备的安装边界控制在长3200mm、宽1800mm、高2200mm范围内，框架顶部预留了三色灯、视觉光源控制器、IO模块的安装层，安装层采用钣金折弯的走线槽，所有线缆从铝型材的内置槽位走线，外部没有明线，避免车间作业时线缆被物料剐蹭。设计过程中特意将机器人的运动包络线控制在框架内部，机器人最大伸展半径为850mm，双侧机器人对向安装时，中间预留了200mm的安全间距，避免运行过程中发生机械碰撞，框架的操作面设置了安全光栅安装位，光栅的保护高度为1200mm，覆盖操作人员伸手上下料的全部区域，一旦有物体闯入检测区域，机器人会立即触发安全停止，响应时间控制在20ms以内。每个测试工位的治具快换接口采用标准ISO9409-1-50-4-M6安装法兰，可快速更换不同工件的适配夹具，不需要重新校准机器人的TCP点位，换型时间可控制在10分钟以内，适配不同尺寸的被测工件，工件适配范围覆盖长宽100mm到300mm、重量不超过3kg的各类中小型结构件。框架侧面预留了电气柜的安装空间，电气柜采用壁挂式安装，距离地面高度为400mm，避免车间地面清洁时的积水溅入柜内，柜内预留了PLC、伺服驱动器、交换机的安装导轨，强弱电走线做了分隔处理，避免信号干扰。

　　物料暂存位的每层承重设计为50kg，可同时放置6个满料周转箱，满足单班次8小时的连续生产供料需求，不需要操作人员频繁补料。检测工位的视觉相机安装在可调节的铝型材支架上，支架位置可沿着框架的横向型材前后移动，调节范围为300mm，可根据不同工件的检测焦距要求调整相机位置，光源采用环形漫射光源，安装在相机镜头前方，可消除工件表面的反光，提升特征点采集的清晰度。整套设备的设计没有采用复杂的定制铸件，90%以上的结构件采用标准工业铝型材与标准钣金件，加工周期短，组装难度低，后期维护更换配件时可直接采购标准件，不需要单独开模定制，有效降低了设备的制造成本与后期维护成本，同时对称式的布局设计让设备的占地面积比传统双工位并排布局减少了30%，更适合车间线边空间紧张的场景使用。
