协作机器人自动喷涂工作站结构设计

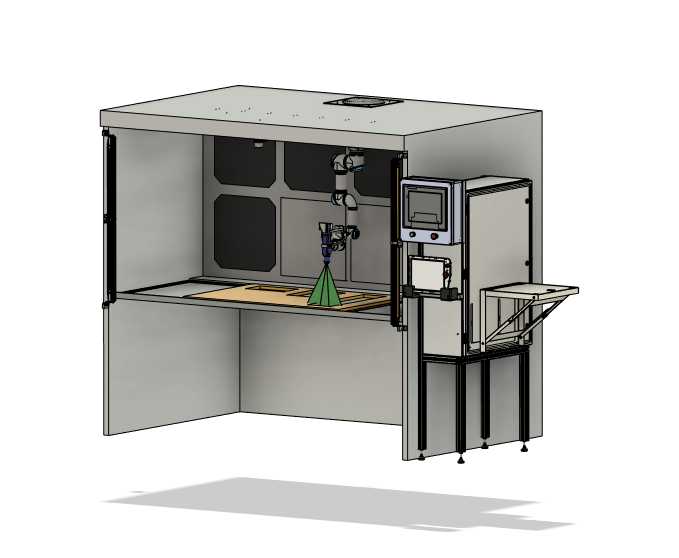

　　这套协作机器人喷涂工作站的三维结构，主要面向中小批量精密零部件的表面涂覆作业场景，覆盖3C电子外壳、小型塑胶件、五金结构件的喷漆、粘合剂喷涂工序，替代传统人工作业模式，解决手工喷涂涂层厚度不均、漆雾散逸危害作业人员健康、涂胶轨迹一致性差的行业痛点。从结构布局来看，整套设备采用半封闭柜式主体结构，作业腔室正面设置可开合防护门，门体配置透明观察视窗，既方便作业人员上下料时观察腔室内状态，也能在喷涂作业时形成封闭空间，配合顶部的排风过滤接口，将过喷漆雾定向抽排至废气处理单元，避免漆雾扩散到车间公共区域。腔室内部的作业台面采用防滑耐磨的格栅式承托结构，台面下方预留漆雾收集槽，可承接滴落的多余涂料与清洗废液，方便定期清理维护。

　　设备右侧集成独立的控制柜体，柜体上部嵌入人机交互触控屏，屏幕下方设置操作按钮与急停开关，柜体侧面伸出可折叠的工件放置台，用于待加工工件的临时周转摆放，不用时可折叠收起减少占地空间。协作机器人本体吊装在腔室内部的顶梁安装位，相比落地式安装方案，吊装布局能最大化释放腔室下部的作业空间，避免机器人底座与工件工装、上下料路径产生干涉，机器人末端可适配自动喷枪、涂胶阀等不同执行器，通过预设轨迹完成工件表面的均匀喷涂作业，轨迹重复精度可满足精密涂覆的公差要求。整套设备的支撑腿采用可调脚杯结构，安装时可根据车间地面平整度调节高度，保证设备整体水平，避免长期运行出现结构倾斜导致的机器人轨迹偏移。腔室内部的侧壁设置多个工装挂点，

　　可根据不同工件的加工需求快速更换定位夹具，适配多品种小批量的柔性生产需求，换型时仅需更换对应夹具、调用预设的机器人程序即可完成切换，无需大规模调整设备结构。控制柜体内部预留了PLC、伺服驱动器、电磁阀组的安装空间，气路与电路走线通过柜体与腔室之间的过线孔连通，所有走线都设置了拖链与线槽防护，避免机器人运动过程中拉扯管线造成损坏。腔室顶部除了排风接口，还预留了照明模块的安装位，作业时可提供充足的内部照明，方便调试人员观察喷涂状态。从安装边界来看，整套设备的占地尺寸适配常规车间的通道宽度，不需要额外开挖地基，放置在硬化水平地面上即可完成安装调试，外接气源、电源与排风管道就能投入使用，适合中小型加工车间的生产线布局，

　　可单独作为离线工位使用，也可对接上下游的输送线组成自动化产线。在设计过程中，重点考虑了喷涂作业的防爆防护需求，腔室内部的电气元件都采用防爆选型，避免漆雾浓度过高引发安全隐患，同时腔室的开合门设置安全联锁，门体打开时机器人自动暂停作业，防止人员误入作业区域发生碰撞事故。机器人的作业半径覆盖整个台面的加工范围，可满足最大幅面在其工作半径内的工件加工需求，对于异形工件，可通过离线编程提前规划喷涂轨迹，保证工件各个面的涂层厚度均匀，减少涂料的浪费。设备的外壳采用冷轧钢板折弯焊接成型，表面做喷塑处理，具备耐涂料腐蚀、易清洁的特点，长期使用不会因为漆雾附着导致外壳锈蚀。台面的格栅板可快速拆卸，当需要清理腔室底部的积漆时，只需拆下格栅板即可进行深度清理，降低日常维护的工作量。控制柜体的柜门设置密封胶条，避免漆雾进入柜体内部附着在电气元件上，延长电气元件的使用寿命。可折叠的侧置工作台采用铰链连接结构，承重满足常规工件的放置需求，折叠后与柜体侧面齐平，在设备转运或者不需要周转台时可有效减少空间占用。
