车间移动式HSK刀具存储架结构设计

　　在机加工车间的日常生产流转中，HSK系列高速刀柄因为其高刚性、高转速适配性，被大量应用在数控加工中心、五轴联动机床的加工场景中，这类刀柄单价高、精度保持要求严，传统的桌面堆放、普通层板货架存放的方式，很容易造成刀柄锥面磕碰、拉钉沾染切屑冷却液，直接影响装夹精度甚至损坏机床主轴，这款移动式HSK刀架就是针对车间现场刀具就近存放、工位间转运的实际需求设计的存储工装。

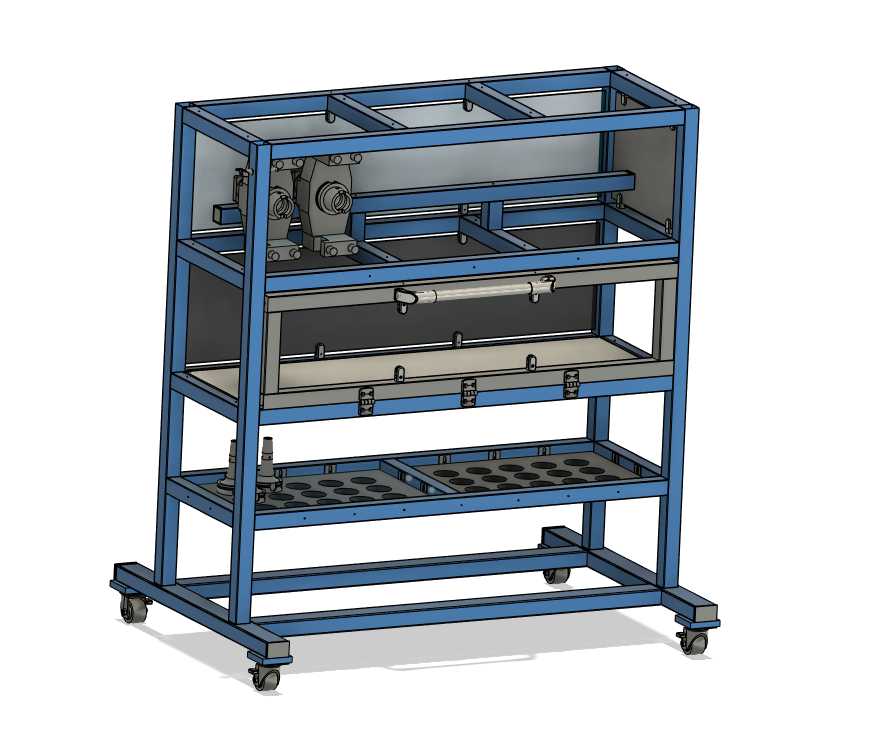

　　从结构布局来看，整体采用方管焊接框架结构，底部配置四个带刹车的万向脚轮，单轮承重满足满载刀柄后的整体载荷需求，脚轮安装座采用加厚钢板与底框架焊接固定，避免推行过程中出现焊缝开裂的问题；框架整体高度适配操作人员站立取放的人机工程高度，不需要过度弯腰或者抬手就能够到中层的常用刀柄，顶层预留的封闭安装位可以集成加装气动打刀缸、刀柄清洁组件，不用额外占用工作台面，操作人员在换刀时可以直接在架体上完成刀柄拆卸、锥面擦拭、拉钉检查的全套操作，减少往返刀具室的走动距离。

　　分层功能设计上，最下层的刀座安装板按照HSK刀柄的常用规格加工对应定位孔，孔位边缘做倒角处理，避免刀柄插入时刮伤锥面，孔位间距预留足够的扳手操作空间，取放相邻刀柄时不会出现干涉；中间层设置可调节高度的置物台，用来放置扳手、拉钉、铜锤等换刀工具，以及待安装的刀片、筒夹等配件，台面上加装防滑橡胶垫，防止小零件滚落；上层框架预留的安装位可以根据车间实际需求配置，既可以安装刀柄锁刀座，也可以加装风枪接口、清洁毛刷挂点，部分需要对刀柄做预调的工位，还可以在该层加装对刀仪的安装支架，把刀架变成一个小型的机旁刀具准备站。

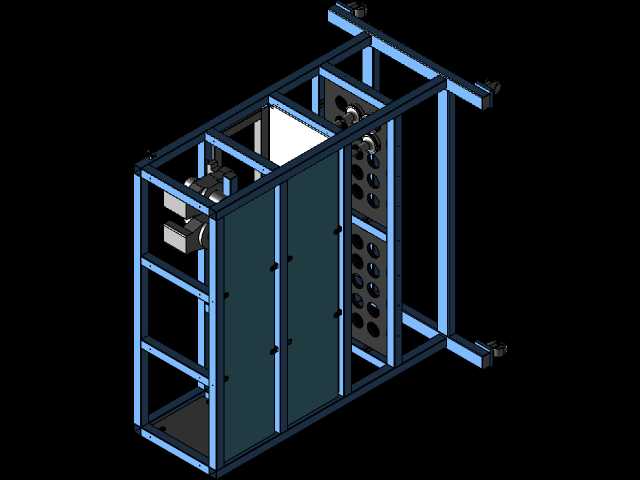

　　设计过程中重点考虑了架体的稳定性，框架后侧加装薄钢板封板，既可以提升整体框架的抗扭刚度，避免满载推行时出现框架晃动变形，也能阻挡车间飞溅的切屑、冷却液溅到后侧存放的刀柄上；层板与框架的连接采用螺栓固定的方式，后期如果需要更换不同规格的刀座板，或者调整层间距，不需要重新焊接框架，只需要拆装螺栓就可以完成改造，适配不同规格HSK刀柄甚至其他类型刀柄的存储需求。

　　安装边界方面，整体占地尺寸控制在小型周转车的通行宽度范围内，可以顺利通过车间常见的设备间通道、消防通道，不需要对现有车间布局做调整；脚轮的安装高度预留了地面不平整的补偿量，即使车间地面有轻微的坡度或者切屑堆积，也能够平稳推行不会卡滞；刹车踏板的位置设置在架体四角的外侧，操作人员站在架体任意一侧都可以方便踩下刹车固定架体，不需要弯腰探身到架体下方操作。

　　实际使用场景中，这款刀架既可以固定在单台机床旁作为机旁刀具存储架，把该台设备常用的刀柄全部就近存放，换刀时不需要跑到远端的刀具柜取用，也可以作为刀具室到生产工位的转运载体，一次可以转运数十把HSK刀柄，转运过程中刀柄竖直插在定位孔内，不会因为颠簸出现倾倒、磕碰的问题，相比传统的刀具箱转运，能够大幅降低刀柄锥面的损伤概率，同时也能提升换刀准备的效率，减少机床待刀的停机时间。框架表面采用喷塑处理，耐车间常见的切削液、机油腐蚀，日常清洁只需要用抹布擦拭即可，不需要特殊的维护保养，焊接位置全部做打磨处理，没有尖锐的焊渣、毛刺，避免操作人员取放刀具时被划伤。
