发那科协作机器人贴纸作业工作站设计

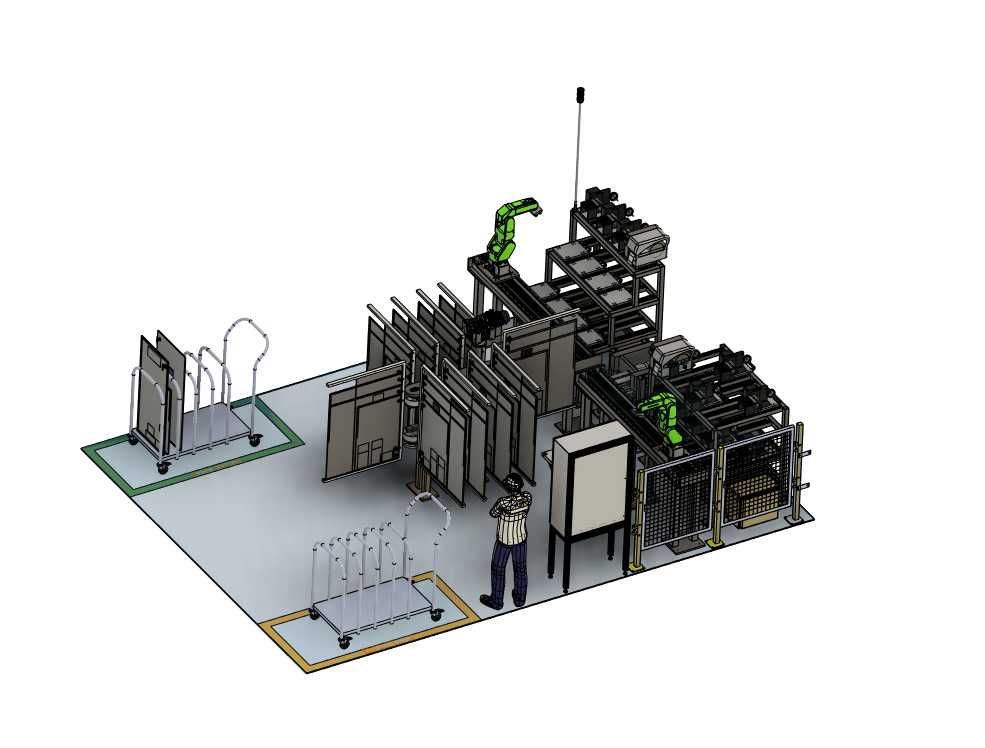

　　这套协作式贴纸作业单元，主要面向3C电子、小型家电、汽配零部件的平面贴标、覆膜类工序场景，适配多品种小批量的柔性生产需求，解决传统人工贴标位置偏差大、效率波动、重复劳动强度高的痛点，也可对接前段注塑、机加工产线做在线式贴合作业，或是作为离线工位承接零散批次的加工任务。从整体布局来看，单元采用模块化分区设计，左侧预留物料周转车停靠位，配置带导向限位的停靠块与地面定位标识，周转车采用方管焊接框架搭配万向带刹脚轮，层架根据待贴工件的外形做仿形定位槽设计，单次可承载2小时左右的生产物料，减少人工补料频次；中部为作业核心区，设置两台发那科协作机器人，高位机器人负责大尺寸面材的取料、定位与初贴合，低位机器人负责边角辊压、气泡排除与贴合精度复检，

　　机器人周边设置安全防护围栏，围栏采用铝型材框架搭配透明亚克力与钢丝网双材质，人员频繁进出的操作侧设置安全光栅，非操作侧采用全封闭钣金护板，既满足安全防护等级要求，也方便日常观察设备运行状态。作业区旁设置人工操作位，配置站立式操作台与防静电工作台面，台面预留条码扫描枪、不合格品放置盒的安装位，操作人员仅需完成物料上料、异常复位、成品抽检的工作，无需进入机器人运动范围，大幅降低人机协作的安全风险。右侧为成品缓存与物料供给区，配置多层料架存放贴纸卷料、清洁耗材，料架采用铝型材组装结构，层板高度可根据料卷尺寸灵活调整，底部同样配置脚轮方便移位，同时预留AGV对接位，可后续升级为自动上下料模式。设计阶段优先考虑人机协作的安全边界，

　　机器人的运动范围经过仿真校核，所有运动轨迹距离人员操作位的最小安全距离大于500mm，协作机器人本身配置碰撞检测功能，接触力超过阈值会立即停止运行，无需额外设置安全门的硬隔离，兼顾空间利用率与操作便利性。整体设备的安装边界控制在长4.2米、宽3.1米、高2.8米范围内，地面无需做特殊预埋处理，仅需平整硬化地面即可放置，外接气源接口设置在单元后侧底部，电源接口预留220V与380V双回路，分别给机器人、控制元件与辅助照明供电，布线全部走设备底部的线槽，外部无裸露管线，避免现场布线混乱的问题。贴纸作业的执行端采用模块化快换设计，吸盘夹具根据贴纸的面材特性选用不同硬度的硅胶吸盘，避免取料时造成面材褶皱，辊压轮采用柔性泡棉材质，

　　可适配一定弧度的工件表面，不会刮伤工件表层。单元内部还配置了视觉定位组件，相机安装在机器人末端旁，可自动识别工件的摆放位置偏差，自动调整机器人的贴合路径，即使工件在周转车上的摆放存在±5mm的位置偏差，也能保证贴合位置精度控制在±0.3mm以内，无需额外做高精度的工件定位工装，降低工装制作成本。物料周转的动线经过优化，操作人员从左侧上料，机器人完成贴合作业后，成品自动输送到右侧的缓存位，人员取走成品时无需跨越设备，动线无交叉，避免作业过程中的磕碰风险。设备的控制电柜集成在单元的侧部框架内，不额外占用外部空间，电柜门设置在维护侧，方便检修时接触到所有电气元件，电柜内部预留IO扩展点位，可后续对接客户的MES系统，上传生产数据、设备运行状态信息，也可扩展增加扫码、喷码、检测等附加工序，适配不同客户的工艺需求。从结构强度来看，设备底座采用型钢焊接框架，经过时效处理消除焊接应力，表面做喷塑防锈处理，长期运行不会出现框架变形的问题，所有外露的钣金件都做圆角处理，避免尖锐边角划伤操作人员，铝型材的端盖全部配齐，管线的过孔都配置橡胶护圈，细节处满足工业设备的安全设计规范。
