异形卡扣式连接固定支座结构设计

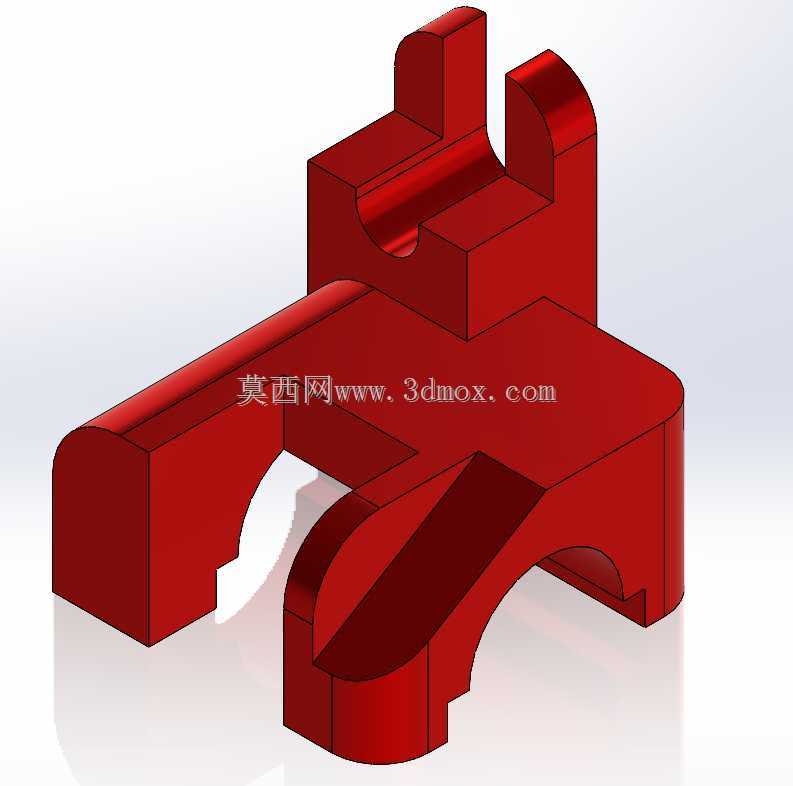

　　这款异形卡扣式连接固定支座，在轻工输送线、小型工装夹具、非标自动化设备的工位定位场景中应用十分广泛，主要承担相邻构件的快速卡接定位、静态载荷承载以及侧向位移限制的作用，区别于传统螺栓紧固的支座结构，该款支座无需额外紧固件即可完成装配，能大幅缩短产线工位调整时的构件拆装时间，在小批量多品种的柔性生产场景中适配性极强。从功能特性来看，支座上部设置的两个对称凸起卡爪，内侧做了圆弧过渡处理，可与对应带圆柱凸台的构件形成卡合限位，卡爪根部做了R3的圆角加强，避免反复拆装过程中应力集中导致的根部断裂问题；下部的两个弧形让位槽，既可以避让安装面的凸起走线槽或者小型定位销，也能在支座受垂直向下载荷时形成一定的弹性形变空间，抵消部分瞬时冲击载荷，

　　避免刚性连接带来的构件崩裂问题。设计过程中优先考虑了装配效率与结构强度的平衡，整体采用等壁厚设计，主体壁厚控制在4mm，既满足普通Q235材质或者PA66玻纤增强材质下的承载需求，也适配注塑成型或者铣削加工的工艺要求，不会出现壁厚不均导致的缩痕或者加工振纹问题；卡爪的开口尺寸比配合凸台的直径小0.2mm，装配时依靠卡爪的微量弹性形变卡入凸台环槽，形成轴向的限位，同时卡爪侧面预留了0.5mm的装配间隙，避免加工误差导致的卡滞问题。从安装边界来看，支座底部的平面为安装基准面，整体横向最大尺寸为86mm，纵向最大尺寸为62mm，上部卡爪的最高点距离安装基准面的高度为58mm，安装时无需额外开设复杂的安装孔，

　　可直接通过底部平面粘接或者两侧的凸缘点焊固定在安装基板上，下部弧形槽的最小避让半径为12mm，可容纳直径不超过22mm的管线或者定位凸台穿过，不会与相邻构件产生运动干涉。在实际工况验证中，该款支座在承受120N的垂直静载荷时，卡爪的形变量不超过0.1mm，完全满足小型工装、输送线挡停机构、电子设备内部构件固定的使用需求，针对不同的使用场景，仅需要调整卡爪的开口尺寸与下部让位槽的弧度，即可快速衍生出适配不同规格配合件的变体结构，设计复用性极强。结构上没有多余的装饰性特征，所有曲面与倒角均服务于功能需求：边缘处的R1圆角既可以去除加工毛刺避免划伤操作人员，也能减少应力集中提升结构疲劳寿命；卡爪顶部的倒角做了15度的导入角，装配时可以自动导正配合件的位置，降低对位难度，即使是人工手动装配也能快速完成卡合操作，不需要额外的辅助工装。
