螺杆泵进给正时螺杆结构设计方案

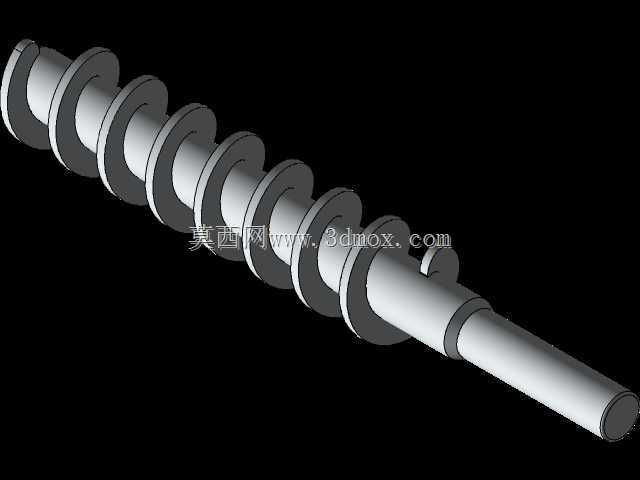

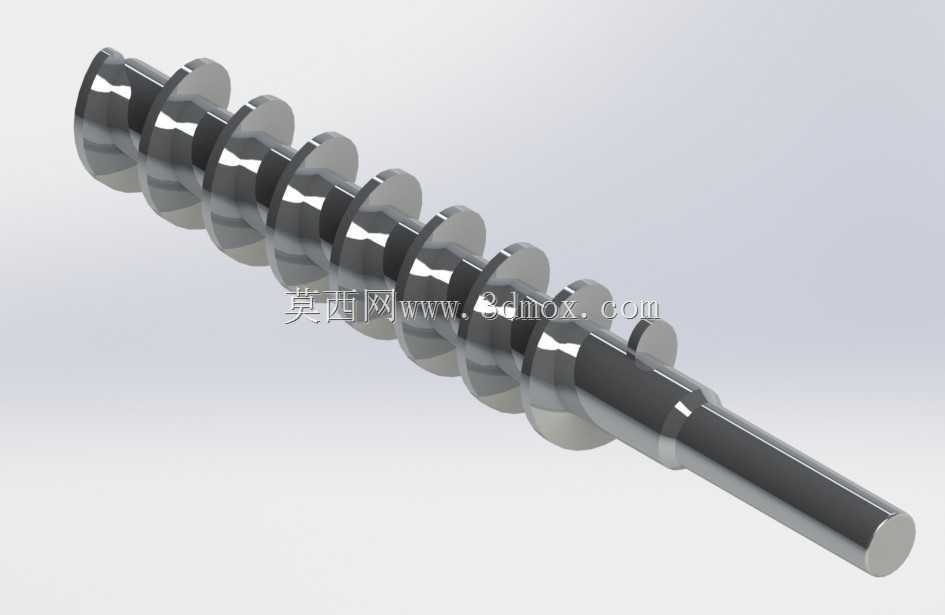

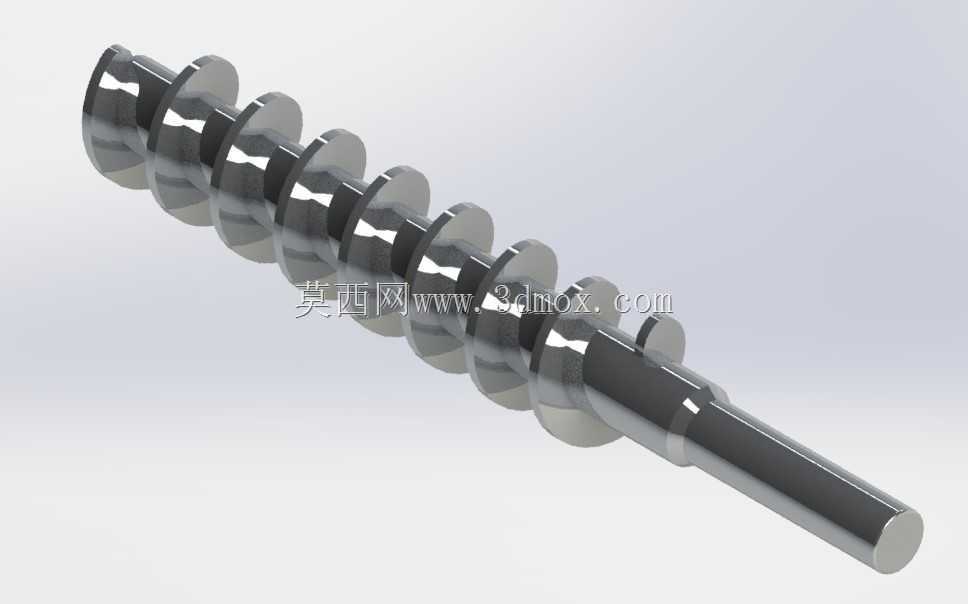

　　这类变螺距螺杆核心应用集中在容积式螺杆泵的流体输送单元、定量进给机构以及正时传动系统中，在高粘度介质输送工况下，比如食品行业的糖浆输送、化工领域的粘稠浆料传输、注塑设备的原料进给单元，这类螺杆的啮合精度直接决定了设备的容积效率，一旦螺旋型线与配合衬套的间隙超出设计阈值，会出现介质回流、输出压力波动超差的问题，严重时会导致整条生产线的进给量失准，影响最终产品的批次一致性。从功能特性来看，这款螺杆采用单头等深变螺距的螺旋型线设计，进料段螺距较大，能够快速抓取进入腔室的介质，随着螺杆向出料端延伸，螺距逐步收窄，腔室容积连续减小，实现介质的平稳增压，避免了突变结构带来的压力脉动，出料端的等螺距段则负责稳定输出压力，保证出口流量的均匀性；

　　末端的光轴段为安装定位段，分别设置了轴承配合位与密封安装位，轴承位的圆柱度公差控制在0.008mm以内，能够保证螺杆高速运转时的径向跳动量不超过0.02mm，密封位的表面粗糙度达到Ra0.8，可适配骨架油封或者机械密封结构，防止输送介质沿轴端泄漏。设计过程中首先要确定的是螺杆的公称直径与导程参数，这两个参数直接决定了单转输送量，需要匹配配套设备的额定流量要求，同时螺旋型线的摆线轮廓需要和配套的定子衬套型线完全共轭，啮合过程中连续的接触线要把各个输送腔室完全分隔开，避免腔室之间的介质串流；螺旋段的根径采用等直径设计，能够降低加工难度，外圆的粗糙度控制在Ra1.6，减少和衬套之间的摩擦阻力，同时提升耐磨性能。安装边界方面，

　　螺杆两端的轴伸长度需要匹配泵体的轴承座安装深度，轴端的定位台阶要和轴承内圈的端面完全贴合，保证螺杆的轴向窜动量控制在0.03mm以内，避免运转过程中螺旋段和定子端面发生摩擦剐蹭；螺旋段的最大外圆尺寸要和泵腔的内壁保留0.1-0.15mm的初始间隙，这个间隙值需要根据输送介质的温度、磨蚀性进行调整，比如输送含固体颗粒的介质时，间隙可适当放大到0.2mm，避免颗粒卡滞造成螺杆磨损，输送洁净高粘度介质时可缩小间隙提升容积效率。在正时传动场景下使用时，这类螺杆的螺旋升角需要和配套的传动蜗轮参数匹配，保证传动比的准确性，螺旋段的齿形公差需要达到7级精度，降低传动过程中的回程误差，满足正时系统对相位准确性的要求，

　　这类应用场景下螺杆的材质通常选用40Cr调质处理，表面高频淬火硬度达到HRC45-50，兼顾芯部的韧性和表面的耐磨性能，能够承受长期交变载荷下的疲劳冲击。进给场景下的应用则更侧重螺杆的输送稳定性，比如在计量进给设备中，螺杆的单转排量误差需要控制在0.5%以内，因此螺旋型线的加工精度要求更高，通常采用数控旋风铣工艺一次成型螺旋面，减少二次装夹带来的形位公差，表面做抛光处理降低介质粘附，避免残留介质影响计量精度。实际选型匹配时，还需要考虑螺杆的长径比，长径比过大的螺杆在高速运转时容易出现挠曲变形，因此需要在螺旋段中间位置增设支撑结构，或者适当加大根径提升螺杆的刚性，避免运转过程中出现扫膛问题；轴端的连接方式通常采用平键连接或者花键连接，根据传递扭矩的大小选择，大扭矩工况下优先选用矩形花键连接，保证传动的可靠性，同时方便拆卸维护。
