汽车发动机多缸曲轴高精度三维建模

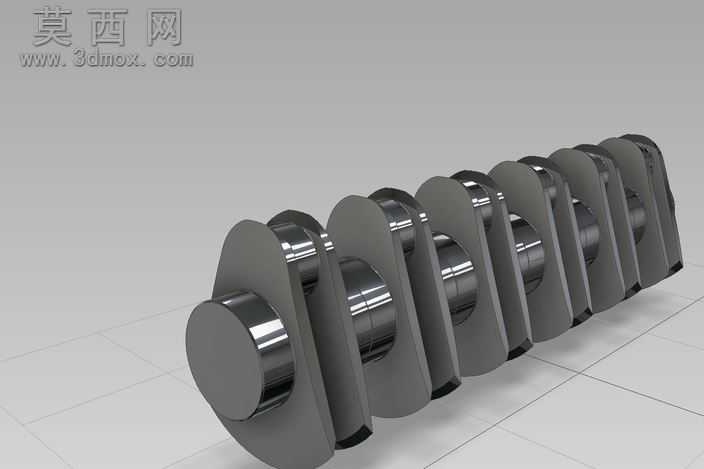

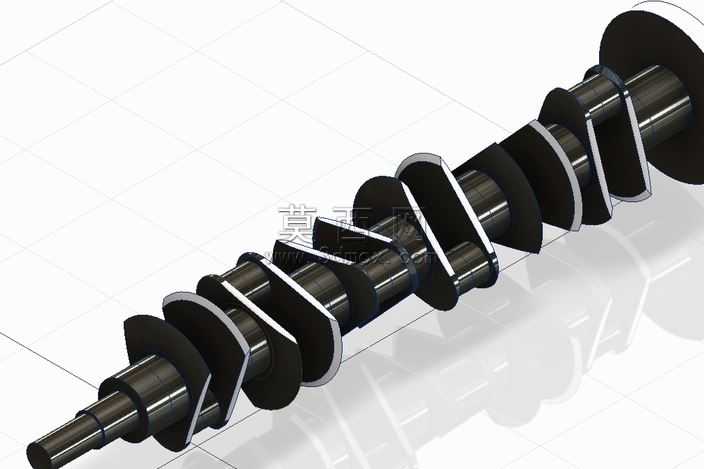

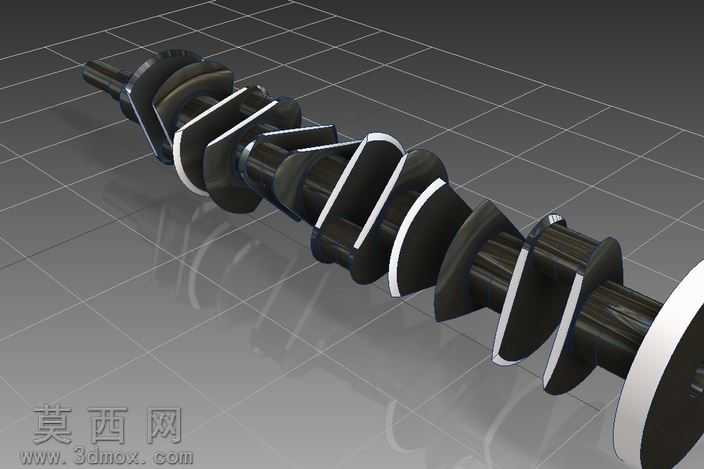

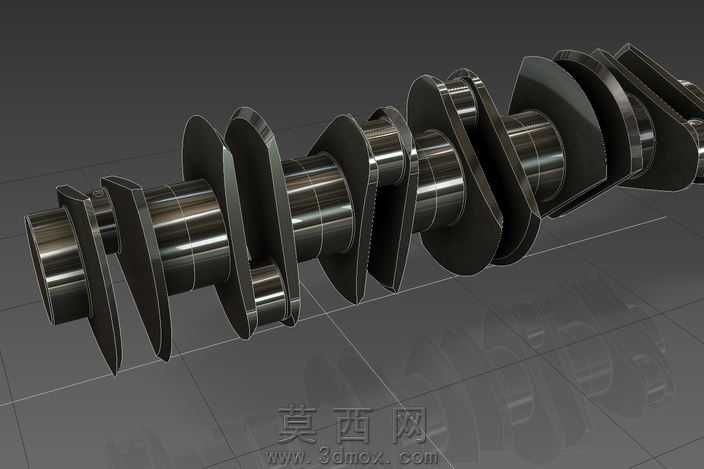

本模型为汽车发动机核心部件多缸曲轴的高精度三维建模成果，建模过程严格遵循内燃机曲轴的实际设计规范，以真实量产直列多缸发动机曲轴的测绘尺寸为基准，在三维建模环境中完成全参数化构建。建模初期首先梳理曲轴的核心结构逻辑：曲轴作为发动机将活塞往复直线运动转化为旋转动力输出的核心构件，整体由主轴颈、连杆轴颈、曲柄臂、平衡块、前后端输出轴段几个核心部分组成，建模时先以旋转特征构建各段同轴的主轴颈基础实体，保证各主轴颈的同轴度公差符合实际加工要求，再根据气缸点火间隔角确定各连杆轴颈的相位角度，通过偏移基准面的方式逐段构建连杆轴颈结构，确保相邻连杆轴颈的夹角误差控制在建模精度允许范围内。曲柄臂部分采用放样融合特征连接主轴颈与连杆轴颈，过渡位置严格按照实际零件的圆角半径做倒圆角处理，还原曲轴加工过程中的应力释放结构，避免应力集中导致的零件失效问题；平衡块部分根据曲轴动平衡要求设计为扇形偏心结构，通过拉伸切除与实体加材料的方式调整平衡块的质量分布，还原真实曲轴的动平衡设计逻辑。材质渲染阶段，针对曲轴的实际加工材质做材质参数调整：曲轴整体采用高强度锻钢材质，表面经过淬火处理呈现细腻的金属磨砂质感，轴颈位置经过精磨加工呈现高反光的金属光泽，渲染时分别为不同加工面赋予不同粗糙度的金属材质，区分粗加工面与精加工面的视觉差异，同时添加细微的表面纹理还原锻件的材质肌理，提升模型的真实感。模型完整还原了曲轴的油道结构，在主轴颈与连杆轴颈之间构建了贯通的润滑油道，还原实际曲轴工作时的润滑油路走向，各段轴颈的直径、长度参数，曲柄臂的厚度参数，平衡块的偏心距参数均参考成熟发动机曲轴的设计参数设置，整体结构无破面、无特征重叠，可直接用于发动机结构教学、曲柄连杆机构运动仿真、发动机装配干涉检查等场景。建模过程中对曲轴的各部分结构做了参数化关联，修改主轴颈直径、连杆轴颈偏心距、气缸数量等核心参数即可快速衍生出不同缸数、不同排量发动机的曲轴模型，具备较高的二次修改便利性，模型的结构比例完全符合实际工程设计要求，无比例失调、结构错漏问题，能够直观展示多缸曲轴的相位排布、结构组成与动力传递逻辑。
