六缸气动星形发动机结构三维建模作品

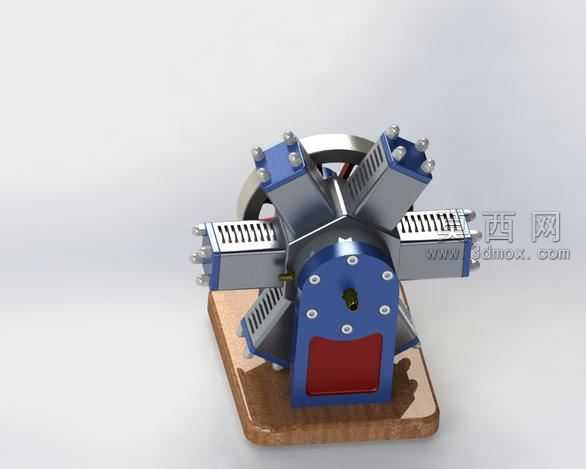

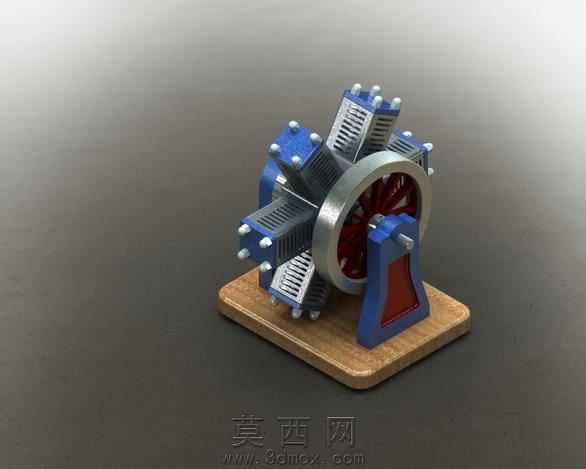

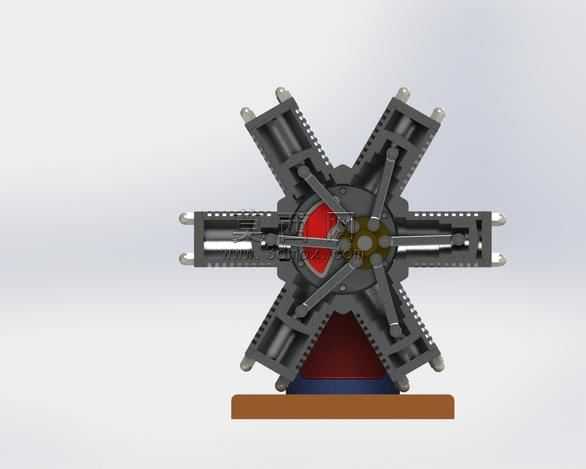

本作品为六缸气动星形发动机的三维建模成果，建模阶段围绕星形发动机的经典径向布局特征展开，首先完成中心曲轴组件的基准搭建，确定六个气缸以中心轴为原点呈60度夹角均匀放射排布的空间定位，确保各缸体的安装基准面与中心传动组件的同轴度符合机械设计规范。建模过程中逐一还原气缸本体、活塞组件、连杆机构、配气连接端、缸体散热鳍片等细节结构，对活塞与缸壁的配合间隙、连杆与曲轴曲柄销的铰接结构、气缸端部的连接固定点位都做了精准的参数化建模，保证各运动部件的装配关系符合实际气动星形发动机的运动逻辑，可直观呈现曲轴转动时各缸活塞依次往复做功的运行状态。材质与渲染环节，针对不同部件做了区分化材质设置：缸体部分采用哑光深灰金属材质模拟铸铁缸体质感，散热鳍片边缘做细微的倒角高光处理凸显加工质感；中心传动区域的金属部件做了稍亮的金属质感区分，局部做功演示区域采用半透明红色材质标注，直观展示气动做功的腔室位置；底部支撑底座采用棕褐色木质材质搭配深色基座，既还原了展示台的视觉效果，也通过材质对比突出发动机主体结构。渲染阶段采用柔和的均匀布光，避免强反光遮挡机械结构细节，同时通过光影层次凸显各部件的装配关系与立体感，让径向排布的六组缸体结构层次清晰，连杆与曲轴的连接结构可被清晰观察。设计思路上，本建模作品优先保证结构的准确性与可展示性，没有添加冗余的装饰性部件，所有建模特征都服务于星形发动机的结构原理展示，既还原了气动星形发动机区别于直列、V型发动机的独特径向布局特征，也通过精准的装配约束还原了这类发动机紧凑、动力输出平顺的结构优势，可用于机械原理演示、结构参考等场景，清晰展现气动星形发动机的内部构造与运行逻辑。
