50x100规格工业铝挤压型材结构设计

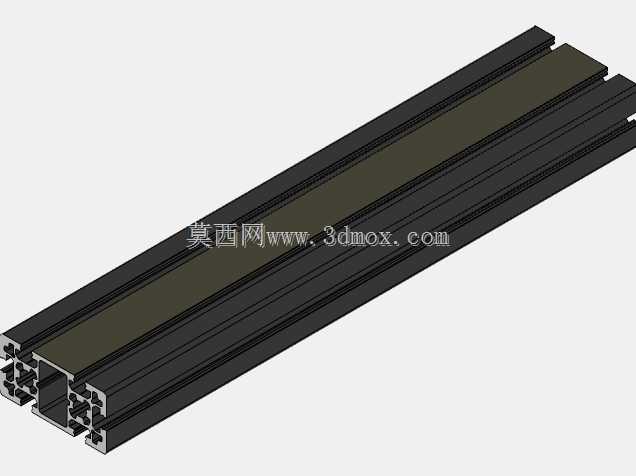

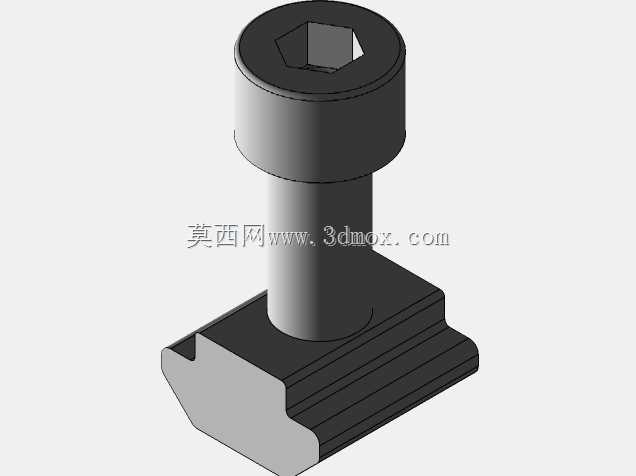

　　这款截面规格为50x100的工业铝挤压型材，是自动化设备机架搭建、流水线护罩框架、检测设备台架搭建场景中应用极广的承重型材，日常选型中常被用作设备主框架的纵向承重梁、大跨度台面的横向支撑梁，相比同截面的钢制焊接型材，它无需做表面防锈处理，拼接过程不需要焊接作业，后期改造拆装的灵活度要高出不少。从截面结构来看，这款型材采用多腔室中空设计，两侧对称布置T型槽道，槽道尺寸适配行业通用的T型螺栓、弹片螺母，可直接在型材任意槽位安装固定钣金护板、走线槽、传感器安装支架、输送线导轨附件，不需要在型材本体上额外钻孔攻丝，现场装配时仅需使用内六角扳手即可完成大部分拼接作业，能大幅缩短设备的现场安装周期。型材的安装边界设计充分考虑了拼接兼容性，

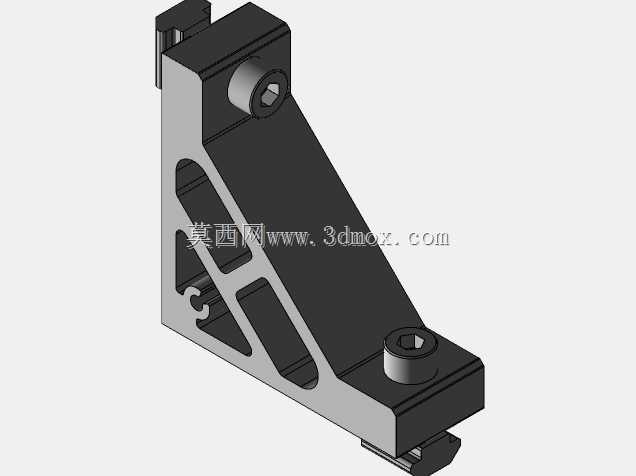

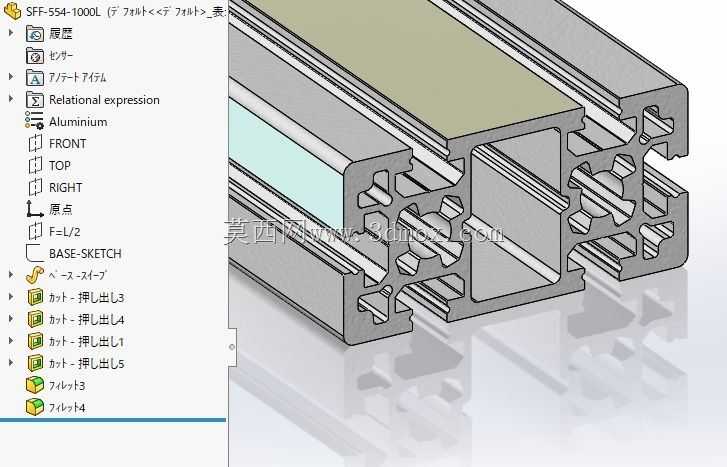

　　端面可直接搭配同系列的端盖、角码、脚轮安装座、脚杯连接板，当用作设备主支撑梁时，单米长度的型材在两端简支的工况下，承重载荷可满足大部分中小型自动化设备的机架承重需求，不会出现明显的绕度变形。设计这款型材的三维模型时，首先要确认挤压工艺的拔模角度，所有槽道的内侧壁都预留了符合挤压生产要求的拔模斜度，避免挤出成型后出现脱模卡滞、截面尺寸超差的问题；截面的壁厚设计做了等壁厚优化，所有筋位的厚度保持均匀，避免挤压生产过程中因金属流速不均导致的型材变形、表面起棱缺陷；中空腔室的尺寸预留了足够的内部走线空间，设备的动力线缆、信号线缆可直接从型材腔室内部穿行，不需要额外在框架外侧布置明线走线槽，能让整体设备的外观更整洁，

　　同时也能避免线缆外露被车间内的工件剐蹭破损。在实际设备搭建场景中，这款型材常和4040、4080规格的铝型材搭配使用，主承重梁采用50x100规格承担主要载荷，辅助横撑、侧护板框架采用小规格型材做连接，兼顾框架整体刚性和搭建成本；型材的槽道内可嵌入密封条、有机玻璃板、钣金封板，搭建设备的安全防护护罩时，不需要额外做焊接框架，直接通过槽道内的嵌条就能固定防护面板，护罩的拆装维护非常方便。针对需要安装直线导轨的台面场景，这款型材的上表面平面度满足常规输送导轨的安装基准要求，不需要额外在型材表面加装磨削钢板作为安装基准，可直接将导轨通过T型螺栓固定在型材槽道内，大幅降低台架的加工成本。需要注意的是，当这款型材用于长度超过1.

　　5米的横向支撑场景时，需要在型材中部增加辅助支撑立柱，避免长期承重后型材出现不可逆的弯曲变形；拼接时使用的内置角件需要完全卡入型材的腔室定位槽内，螺栓锁紧扭矩要控制在合理范围，避免扭矩过大导致型材腔室壁出现压溃变形，影响框架整体的连接强度。
