双通道SMT产线PCB标记作业设备结构

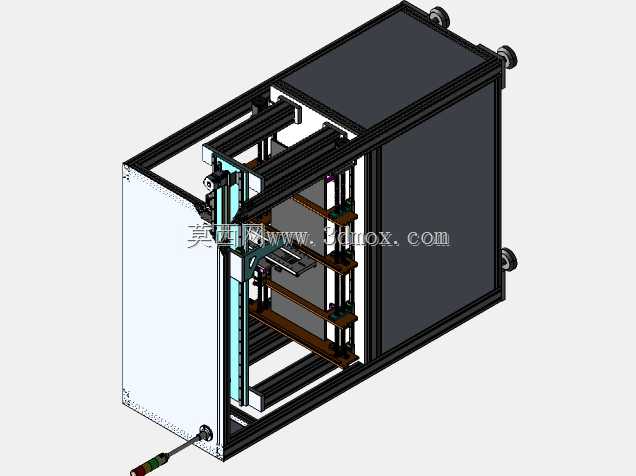

　　在表面贴装技术（SMT）的量产产线布局中，PCB标记环节是衔接上游上板、印刷工序与下游贴片、回流焊工序的关键节点，常规单通道标记设备往往难以匹配高速产线的节拍要求，一旦出现板件卡滞、标记头维护的情况，整条产线都需要降速甚至停线等待，双通道结构的标记设备正是为解决这一产线痛点开发的专用作业单元。这套设备采用框架式方通焊接作为主体承载结构，外部覆盖钣金护板形成封闭的作业腔体，底部配置可调脚杯与移动脚轮组合，既可以在产线部署时快速调整水平度，也能在产线改造、工位调整时短距离推移，不需要额外调用大型吊装设备，适配电子制造车间频繁调整产线布局的实际需求。设备的双通道传输结构采用平行布置的皮带输送线，两条通道可独立运行也可协同作业，

　　其中一条通道执行PCB标记作业时，另一条通道可同步完成上料、定位等待的动作，将单块PCB的作业节拍压缩至单通道设备的60%左右，完全适配中高速SMT产线的过板速度要求，传输线的宽度调节采用丝杆同步传动结构，可覆盖常规消费电子、工控板卡类PCB的尺寸范围，调节过程中两侧导轨保持平行度误差在0.2mm以内，避免板件传输过程中出现卡板、掉板的问题。标记执行单元采用XYZ三轴伺服传动架构，X轴横梁跨接在两条通道上方，通过直线导轨导向、同步带传动实现标记头的横向快速移动，可在两个通道之间快速切换作业位置，不需要为每个通道单独配置一套标记执行机构，在控制设备整体制造成本的同时，降低了后期的维护点位数量；Y轴传动组件集成在每个通道的定位机构上，

　　当PCB输送至标记工位后，Y轴带动挡块顶升定位，将PCB固定在预设的作业坐标位置，定位重复精度可控制在0.1mm以内，满足激光标记、油墨标记等不同标记工艺的位置精度要求；Z轴传动单元负责带动标记头完成升降动作，可根据PCB的实际厚度调整标记头的作业高度，适配0.6mm至3mm厚度范围内的各类PCB板件，Z轴的行程预留了足够的安全余量，即使板件表面存在凸起的接插件、预贴元器件，也不会出现碰撞标记头的问题。整套设备的控制核心采用PLC作为主控单元，搭配触摸屏作为人机交互界面，操作人员可在界面上切换单通道/双通道作业模式、调整标记坐标参数、设置传输速度，设备的IO点位预留了与上下游设备对接的通讯接口，

　　可直接接入SMT产线的SMEMA通讯协议，实现与上板机、印刷机、贴片机的信号交互，不需要额外配置中转控制单元，减少产线集成的调试工作量。设备的电气元件全部布置在框架侧面的独立电气仓内，电气仓与作业腔体之间设置密封隔板，避免标记过程中产生的粉尘、油墨雾气进入电气仓造成元件短路，电气仓门配置散热风扇与防尘滤网，保证仓内温度维持在电气元件的正常工作范围内，延长元件的使用寿命。从安装边界来看，设备的整体外形尺寸控制在常规SMT产线设备的标准宽度范围内，可直接替换现有产线上的单通道标记设备，不需要对产线的机架、传输线高度做额外改造，设备的进线口、气接口全部布置在设备后侧，与车间的布线、布管路径匹配，避免管线外露影响车间通行与日常维护。在实际产线应用中，这套设备除了完成PCB表面的二维码、追溯码、批次标记作业外，还可根据工艺需求更换标记执行头，完成PCB表面的简单点胶、检测作业，具备一定的工艺拓展性，双通道的独立控制逻辑也支持在小批量多品种生产时，两个通道分别输送不同型号的PCB，切换生产品种时不需要清空整条产线的板件，可大幅缩短换型等待时间，适配电子制造行业多品种小批量的生产趋势。设备的结构设计过程中充分考虑了日常维护的便利性，标记头、传动皮带、输送滚轮等易损件都设计为快拆结构，不需要拆卸大面积的钣金护板即可完成更换，日常的清洁、润滑作业点位都设置在设备易触及的位置，降低一线维护人员的操作难度。
