带视觉检测的在线式自动胶带包装设备

　　这套设备主要面向电子制造、小型五金件生产的后道包装工序，适配产线连续化作业需求，可直接对接前段SMT、组装工位的出料输送线，无需额外增设中转接驳工位，减少工件流转过程中的磕碰损伤与人工干预成本。设备整体采用型材框架搭建，主体安装边界可适配常规车间1.2米宽度的产线预留空间，底部设置可调脚杯，可根据现场地面平整度调整设备水平度，对接段输送面高度可在850mm至950mm区间微调，匹配多数工厂现有产线的输送高度标准，无需对原有产线做大规模改造即可完成部署。

　　设备核心功能覆盖工件到位检测、胶带自动供料、定长裁切、多面贴合压装、底部视觉复检、合格件出料全流程，其中输送段采用Smema通讯协议与上下游设备交互，可实现整线联动控制，当上游工位工件到位后自动触发进料动作，无需人工发送启动信号。胶带供料机构采用阻尼式放卷设计，可适配宽度20mm至60mm的各类封箱胶带、绝缘胶带，放卷端设置张力调节辊，避免胶带拉扯变形或松脱打皱，裁切端采用锯齿形切刀配合气缸驱动动作，切口平整无拉丝，裁切长度可根据工件包装需求在参数界面灵活调整，适配不同尺寸规格的工件包装需求。

　　底部视觉检测模块安装在输送段下方的暗箱结构内，采用环形光源补光，可对工件底部的胶带贴合平整度、漏贴、翘边缺陷进行检测，检测精度可达0.1mm，检测到不合格品时会自动触发剔除机构动作，将不良品导流至侧边不良品收集槽，避免不合格品流入下道工序。压装机构采用多组柔性压轮设计，可根据工件外形轮廓自适应调整压合力度，针对带凸起结构的异形工件也能保证胶带贴合紧密，无气泡、翘边问题，压轮表面包覆聚氨酯材质，不会刮伤工件表面涂层或标识。

　　设计过程中充分考虑了设备维护的便捷性，胶带换料位设置在设备正面操作侧，换料时无需拆除额外防护板，单人即可在1分钟内完成胶带卷更换；所有气动元件、传感器的接线均采用快插接口，故障排查时可快速更换备件，减少停机维护时间。电气控制箱集成在设备侧部，PLC模块、伺服驱动器、继电器等元件分层排布，预留20%的IO扩展点位，后续可根据工艺需求增加扫码、喷码等附加功能模块，无需重新布设控制线路。设备的运动部件均设置透明亚克力防护挡板，既可以观察设备运行状态，也能避免操作人员误触运动机构引发安全事故，防护挡板采用快拆螺丝固定，清理设备内部残留胶渍、杂物时可快速拆卸。

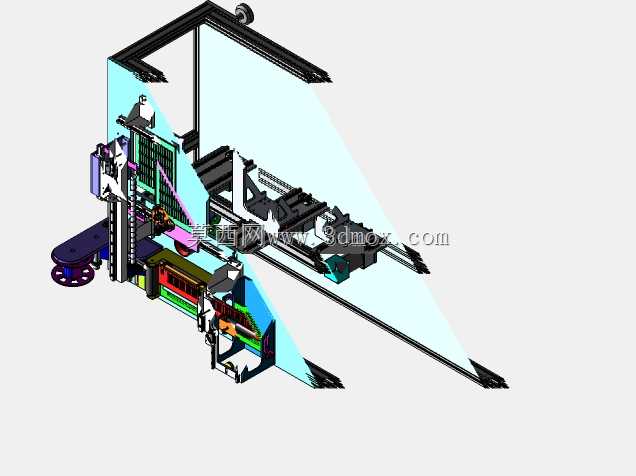

　　在结构布局上，将胶带供料、裁切、压装机构集中布置在输送段上方，视觉检测与剔除机构布置在输送段后半段，整体结构紧凑，纵向长度控制在1.8米以内，不会占用过多车间产线空间；输送辊筒采用防静电材质，适配电子类工件的防静电生产要求，避免静电击穿元器件。设备的气源接口设置在设备侧部下方，适配工厂常规0.5-0.7MPa的压缩空气气源，进气端设置油水分离器，保证气动元件的使用寿命；供电采用单相220V交流供电，无需额外布设工业三相电，适配多数中小型生产车间的供电条件。
